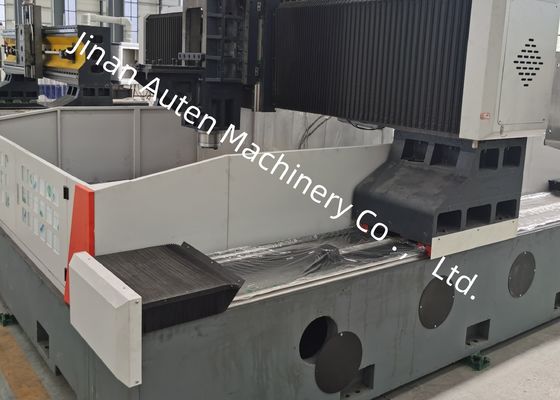

Mesin Pengeboran dan Penggilingan Pelat CNC 3000x3000mm Diameter Pengeboran 80mm
Aplikasi:
Cocok untuk pengeboran, chamfering, tapping, dan penggilingan komponen pelat/struktural.
Dirancang terutama untuk pengeboran efisiensi tinggi pada benda kerja seperti flensa, cakram, cincin, dan pelat dengan ketebalan dalam rentang efektif. Pengeboran lubang tembus dan lubang buntu dapat dicapai pada bagian bahan tunggal dan bahan komposit. Proses permesinan alat mesin dikendalikan secara digital, menawarkan pengoperasian yang sangat nyaman. Hal ini memungkinkan otomatisasi, presisi tinggi, produksi multi-variasi, dan manufaktur massal.
Spesifikasi:
| Ukuran benda kerja |
PxL |
3000x3000 mm |
| Tinggi gantry |
800 mm |
| Kepala daya pengeboran |
Jumlah |
1 |
| Tirus spindel |
BT50 |
| Diameter pengeboran maks. |
Φ80 mm |
| Ketebalan maks. |
≤180 mm |
| Diameter tapping |
M3-M28 mm |
| Kecepatan spindel |
30~3000 r/min |
| Daya motor spindel servo |
30kW |
| Jarak dari ujung bawah spindel ke meja kerja |
200-800mm |
|
Gerakan lateral kepala daya
(Sumbu X)
|
Langkah horizontal maks. |
3000 mm |
| Kecepatan gerakan lateral |
0~9 r/min |
| Daya motor servo untuk gerakan lateral |
1x2.4 kW |
| Gerakan longitudinal gantry (sumbu Y) |
Langkah umpan maks. |
3000 mm |
| Kecepatan gerakan umpan |
0~9 m/min |
| Daya motor servo umpan |
2x2.4 kW |
| Gerakan umpan ram vertikal (sumbu Z) |
Langkah maks. |
600 mm |
| Kecepatan gerakan |
0~8 m/min |
| Daya motor servo |
1x2.4 kW |
| Akurasi penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
0-0.01mm/1000mm
|
| Akurasi penentuan posisi ulang tiga sumbu |
X/Y/Z/A/B/C |
0-0.01mm/1000mm |
Struktur Mesin:

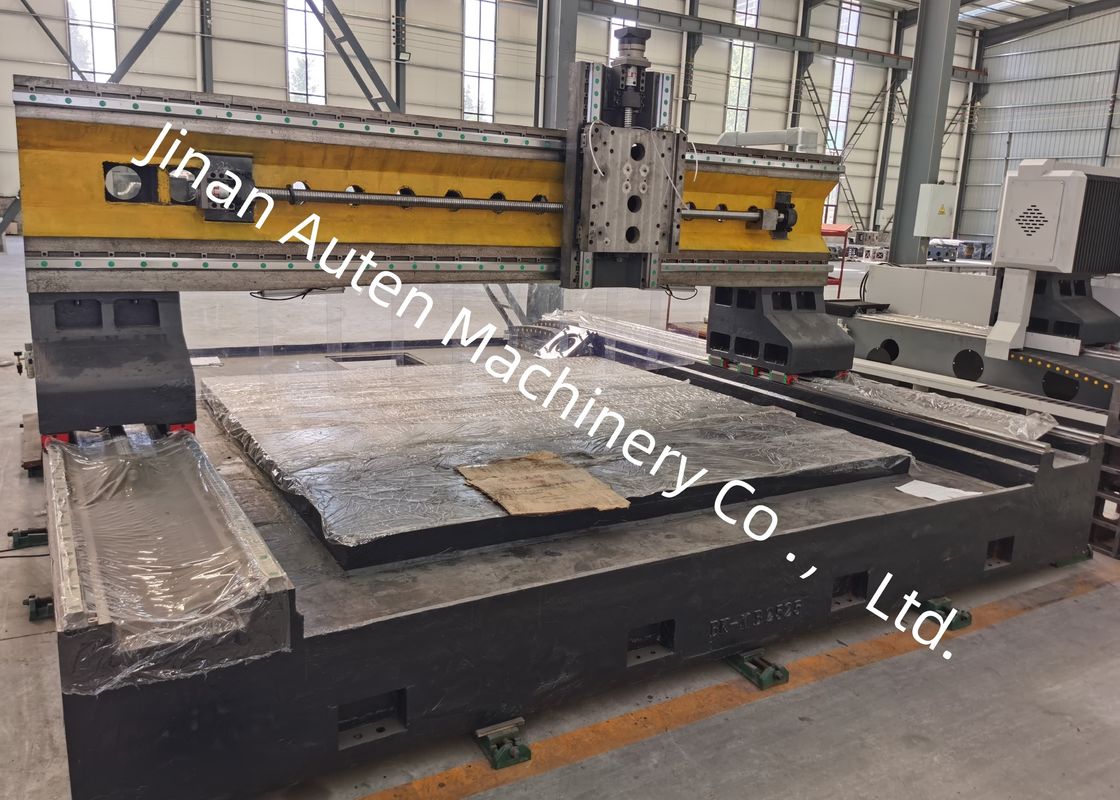

Rangka mesin terbuat dari konstruksi cor, terutama terdiri dari meja kerja, gantry bergerak, sadel geser bergerak, kepala daya pengeboran dan penggilingan, perangkat pelumasan otomatis, perangkat pelindung, perangkat pendingin sirkulasi, sistem kontrol digital, dan sistem kelistrikan, di antara komponen lainnya. Mengadopsi pasangan rel keras bergulir untuk dukungan dan panduan, dan pasangan sekrup timah presisi untuk transmisi, memastikan alat mesin mencapai akurasi penentuan posisi tinggi dan akurasi penentuan posisi ulang.
1. Meja Kerja:
Meja kerja dibuat dari besi kelabu (HT250), mengalami pemesinan akhir setelah temper sekunder dan perlakuan daya untuk memastikan kualitas internal yang baik dan stabilitas dimensi. Permukaan kerja memiliki struktur cor.
2. Gantry Bergerak:
Gantry bergerak dibangun dari besi cor kelabu (HT250). Sisi depan gantry dilengkapi dengan dua pasang rel pemandu linier bergulir dengan kapasitas beban ultra-tinggi, satu set sekrup bola presisi, dan motor servo, yang secara kolektif memungkinkan slide kepala daya berfungsi sebagai sumbu-Y. Saat bergerak ke arah yang sama, kepala daya pengeboran dipasang pada pelat slide kepala daya. Gerakan gantry dicapai melalui rotasi sekrup bola, yang digerakkan oleh motor servo melalui kopling presisi.
Dirancang terutama untuk pengeboran efisiensi tinggi pada benda kerja seperti flensa, cakram, cincin, dan pelat dengan ketebalan dalam rentang efektif. Pengeboran lubang tembus dan lubang buntu dapat dicapai pada bagian bahan tunggal dan bahan komposit. Proses permesinan alat mesin dikendalikan secara digital, menawarkan pengoperasian yang sangat nyaman, dan memungkinkan otomatisasi, presisi tinggi, produksi multi-variasi, dan manufaktur massal.
Sampel-sampel ini mencakup berbagai spesifikasi umum dan skenario pemrosesan, yang memungkinkan pengguna untuk secara langsung memeriksa kualitas pemrosesan, akurasi dimensi, dan hasil akhir permukaan, sehingga memberikan referensi nyata untuk mengevaluasi kinerja alat mesin dan kesesuaiannya untuk kebutuhan produksi tertentu.
