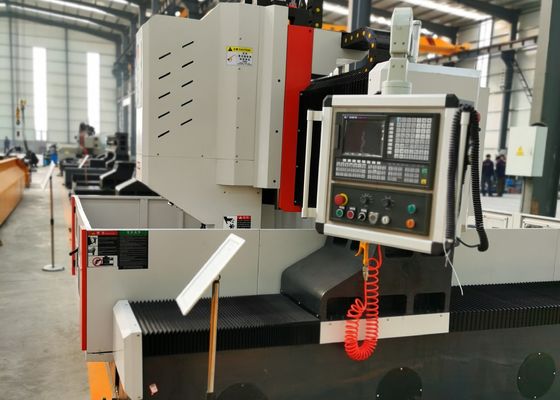

180mm Max Ketebalan CNC Piring Pengeboran Dan Mesin Tapping Spindle Taper BT50-150

180mm Max Ketebalan CNC Piring Pengeboran Dan Mesin Tapping Spindle Taper BT50-150

Aplikasi:

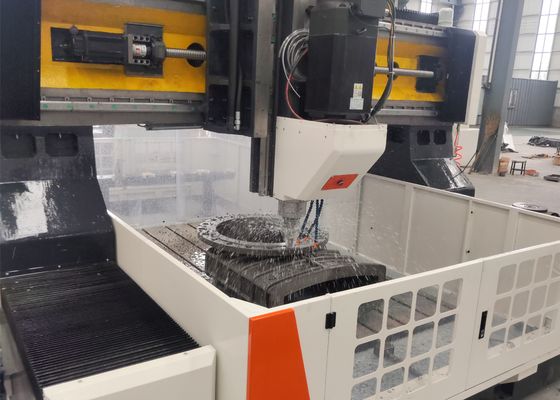

Hal ini terutama digunakan untuk pengeboran efisiensi tinggi dari benda kerja termasuk flange, cakram, cincin, dan pelat dengan ketebalan dalam kisaran efektif.Melalui lubang dan lubang buta dapat dibor pada kedua bagian bahan tunggal dan bahan kompositProses pemesinan alat mesin dikendalikan secara digital, menampilkan operasi yang sangat nyaman.dan produksi massal.

1. Kepala kekuatan pengeboran:

Kepala kekuatan pengeboran dilengkapi dengan motor servo spindle khusus yang menggunakan sabuk sinkron bergantian untuk pengurangan kecepatan dan peningkatan torsi untuk mendorong spindle presisi khusus.Spindle menggabungkan konfigurasi enam baris bantalan kontak sudut Jepang (empat di depan dan dua di belakang) untuk mencapai variasi kecepatan tanpa langkah.Ini dilengkapi dengan sistem perubahan alat pneumatik, memastikan penggantian alat yang tepat, cepat, dan nyaman. Gerakan makan didorong oleh servo motor dan sekrup bola.memungkinkan fungsi interpolasi linier dan busurUjung spindel memiliki lubang berjerawat BT50 dan dilengkapi dengan sendi putar berkecepatan tinggi, yang memungkinkan pengolahan dengan pusat pengeboran U berkecepatan tinggi.

2Perangkat transmisi:

Desain presisi tinggi rel panduan dan slider yang diimpor dari Taiwan memastikan operasi yang lancar dan secara efektif meningkatkan kapasitas beban berat.

a. Poros X dan poros Z masing-masing menggunakan dua panduan linier bergulir sebagai panduan dan rel bantalan beban untuk gerakan horizontal dan vertikal, masing-masing.Konfigurasi ini memenuhi persyaratan teknis pengeboran kecepatan tinggiUntuk transmisi, sumbu X dan sumbu Z menggunakan motor servo AC untuk mendorong sekrup bola presisi ke rotasi, sehingga mencapai gerakan linier.

b. sumbu Y dilengkapi dengan dua panduan linier bergulir tugas berat di kedua sisinya, salah satunya memiliki struktur yang dipasang di sisi, bersama-sama membentuk jalur geser sumbu Y.Pengaturan ini memenuhi persyaratan kekakuan dan kekuatan tinggi dari bingkai gerbang, sementara juga menawarkan keuntungan teknis seperti koefisien gesekan rendah, kecepatan gerakan yang tinggi, kinerja penyerapan getaran yang sangat baik, dan umur layanan yang panjang.Transmisi sumbu Y mengadopsi teknologi servo motor sinkronis ganda drive dengan satu servo motor di setiap sisi sinkron mendorong sekrup bola untuk berputar, sehingga memindahkan bingkai gantry dan memungkinkan pemrosesan CNC.

3Perangkat pelumasan otomatis dan perangkat perlindungan:

Alat mesin ini dilengkapi dengan perangkat pelumasan otomatis volume parsial tekanan asli dari Taiwan,yang mampu melumasi secara otomatis semua pasangan kinematik seperti rel panduan, sekrup, dan rak tanpa zona mati, sehingga memastikan masa pakai mesin alat. sumbu X dan sumbu Y mesin alat dilengkapi dengan penutup pelindung tahan debu,dan air tahan percikan baffles dipasang di sekitar meja kerja.

4. Conveyor chip otomatis dan perangkat pendingin sirkulasi:

Sebuah conveyor chip otomatis dipasang di bagian belakang meja kerja, dengan filter dipasang di ujungnya. conveyor chip otomatis mengadopsi desain rantai datar.dan outletnya terhubung ke sistem filtrasi air pusat melalui selangCecair pendingin mengalir ke konveyor chip, setelah itu pompa angkat konveyor chip memompa cairan pendingin ke sistem filtrasi outlet pusat.Cairan pendingin yang disaring kemudian beredar oleh pompa pendingin bertekanan tinggi untuk memotong tujuan pendinginan.

Ini juga dilengkapi dengan gerobak transportasi serpihan, yang memfasilitasi transportasi yang nyaman dari serpihan besi.selama pengeboran kecepatan tinggi, alat ini didinginkan melalui pembuangan air internal, sementara pendinginan eksternal digunakan untuk operasi penggilingan ringan.

Sspesifikasi:
