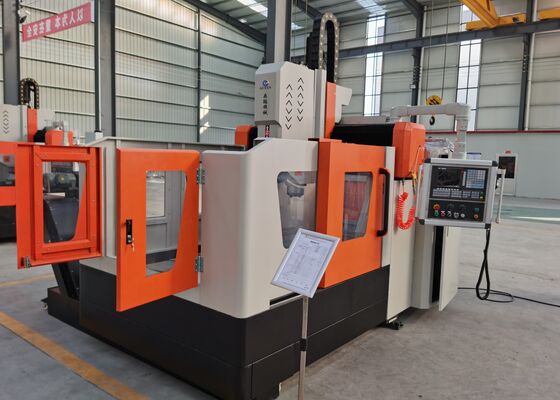

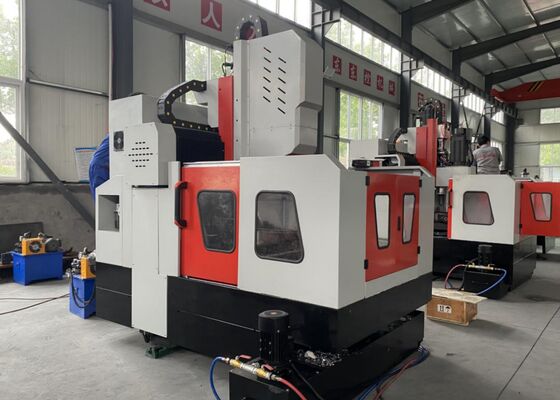

28mm T-Slot Lebar CNC Plat Pengeboran Dan Mesin Milling 30mm Max. Diameter Pengeboran
Aplikasi:
Mesin pengeboran dan penggilingan piring gantry CNC ini dirancang khusus untuk melakukan berbagai operasi pemesinan, termasuk pengeboran, pengelompokan, mengetuk, penggilingan dan pengeboran,pada pelat baja dan bagian strukturalIni menawarkan solusi pemesinan lubang efisiensi tinggi untuk beberapa benda kerja dalam kisaran ketebalan yang diizinkan, seperti flange, disk, cincin dan struktur jenis piring.Unit ini mendukung pemesinan lubang melalui dan lubang buta, dan dapat mengakomodasi bagian-bagian material tunggal serta perakitan komposit multi-lapisan.Fungsi pemesinan otonom dan presisi yang lebih tinggi dalam pembuatanIni berfungsi sebagai pilihan optimal untuk manufaktur industri bervolume besar yang memprioritaskan efisiensi, akurasi dimensi dan keandalan operasional.
Spesifikasi:
| Ukuran benda kerja |
LxW |
13000x1000 mm |
| Ketinggian gantry |
600 mm (Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
2 |
| Spindle taper |
BT2Pengelolaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ30 mm |
| Diameter taping |
M3-M10 |
| Kecepatan spindle |
30 ~ 6000 r/min |
| Daya motor servo spindle |
7.5kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-600 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
1000 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
13000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
300 mm |
| Kecepatan bergerak |
0 ~ 5 m/menit |
| Daya servo motor |
7.5kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
13000x3000x2500 mm |
Fitur Produk
1Mesin ini dilengkapi dengan rel panduan linier dan blok geser presisi yang berasal dari Taiwan, yang menjamin gerakan mulus dari masing-masing sumbu.perilaku dinamis yang konsisten dan peningkatan kapasitas beban untuk memenuhi tugas pemesinan berat yang ketat.
1) Poros X mengadopsi dua rel panduan linier bergulir untuk memberikan panduan melintang dan dukungan struktural yang kuat, yang sepenuhnya memenuhi persyaratan pengeboran kecepatan tinggi.AC servo motor tenaga unit transmisi sekrup bola presisi untuk mencapai penentuan posisi yang tepat, perjalanan sumbu yang stabil dan kinerja feed linear yang andal.
2) Untuk sumbu Y, dua rel panduan linier bergulir tugas berat dipasang di kedua sisi, dengan tiga blok geser persegi dipasang di setiap rel untuk membentuk kerangka perjalanan gerbang yang kaku dan stabil.Tata letak ini memberikan kekakuan struktural yang luar biasa dan stabilitas berjalan, di samping ketahanan gesekan rendah, kecepatan pelayaran yang cepat, peredam getaran yang efektif dan umur layanan yang panjang.Servo motor yang dipasang di kedua sisi menggerakkan unit sekrup bola yang cocok secara bersamaan untuk mewujudkan gerakan gantry sinkron dan pemesinan CNC presisi tinggi.

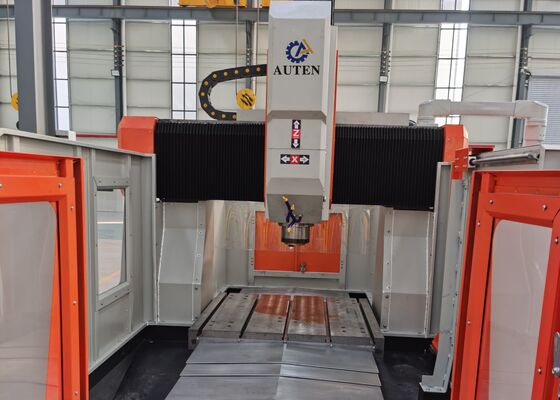

3) Kereta spindle didukung oleh empat rel panduan linier tugas berat, memberikan mesin dengan kekakuan struktur tinggi, akurasi posisi yang luar biasa,respon dinamis yang menguntungkan dan kinerja gerakan yang konsisten baik dalam kondisi pemotongan kecepatan tinggi maupun rendah.
2Mesin ini dilengkapi dengan sistem pelumasan otomatis perpindahan positif yang dibuat di Taiwan, yang memungkinkan pengukuran presisi pasokan pelumasan.Lemak pelumas secara otomatis disalurkan ke komponen bergerak utama seperti rel panduan linier, sekrup bola dan rak-dan-pinion drive assemblies. ini mencapai lubrication full range dan secara substansial memperpanjang umur layanan bagian mesin inti.Perisai anti debu dipasang untuk X-axis dan Y-axis perakitan, sementara pelindung air tahan percikan diatur di sekitar meja kerja. perlindungan ini melindungi komponen utama dan lebih meningkatkan keandalan operasi peralatan.
3Mesin ini menggunakan servo motor absolut presisi tinggi untuk pengaturan gerak, dan dilengkapi dengan port komunikasi RS232, tampilan warna dan antarmuka operasi Cina.Sistem CNC mendukung operasi langsung pada mesin serta impor data USB eksternal, memungkinkan administrasi program yang nyaman, transfer data yang cepat dan regulasi mesin yang fleksibel.
Mesin pengeboran dan penandaan pelat gantry CNC berkinerja tinggi ini dirancang khusus untuk pemesinan presisi tinggi dari benda kerja tipe pelat dan komponen baja struktural.Ini cocok untuk pengolahan flanges, cakram, cincin, pelat datar, dan komponen serupa lainnya, dengan ketebalan benda kerja dipertahankan dalam kisaran pengolahan efektif yang ditentukan mesin.
Pada pabrik manufaktur baja struktural, peralatan ini melakukan operasi pengeboran dan penggilingan presisi pada pelat struktural, pelat koneksi, dan komponen terkait,mendukung posisi yang akurat dan perakitan yang dapat diandalkan dari struktur bajaDi sektor tenaga angin, ia menyediakan pemesinan presisi tinggi untuk bagian menara turbin angin dan komponen flange skala besar,membantu menjaga akurasi dimensi dan integritas struktural di bawah kondisi operasi yang menuntut, termasuk beban angin yang kuat dan fluktuasi suhu yang substansial.,memproduksi sendi yang akurat dan tahan lama yang mampu menahan beban dinamis jangka panjang. Dengan menggabungkan presisi pemesinan yang tinggi, kinerja operasi yang stabil, dan kemampuan pemrosesan yang serbaguna,peralatan menyediakan solusi manufaktur yang andal untuk pembuatan baja struktural, produksi peralatan tenaga angin, dan proyek infrastruktur besar.
