Struktur Baja Robot Pengelasan Cerdas yang Digunakan (2010A Pro/9-Axis Cantilever Type)

Robot Las Cerdas Struktural Baja Tipe Kantilever Cerdas (2010A Pro/9-Axis)

Fitur Peralatan:

Stasiun kerja pengelasan cerdas tipe kantilever terutama digunakan untuk pengelasan otomatis robot dari berbagai las fillet struktur baja. Stasiun kerja memenuhi persyaratan pengelasan fillet untuk struktur baja berbentuk H, pelat diafragma, alas peralatan mesin

las struktural, dan aplikasi las fillet lainnya.

Posisi jalur lantai dipasang sesuai dengan tata letak bengkel dan proses produksi. Jenis las meliputi: las fillet horizontal datar, las fillet poligon datar, las fillet vertikal, dan pengelasan sudut (tidak termasuk pengelasan multi-pass).

Produk struktur baja meliputi: kolom baja berbentuk H, balok atap, balok derek (balok lintasan), las struktural alas peralatan mesin, dan produk struktur baja lain yang relatif terbuka.

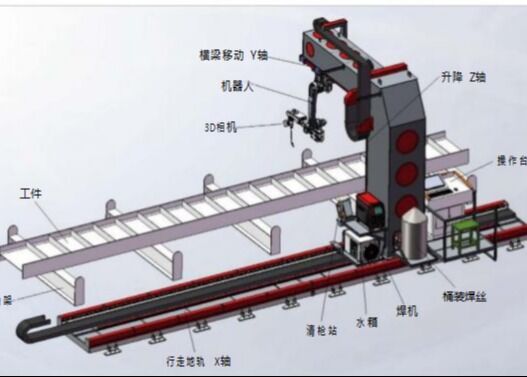

Tata Letak Stasiun Kerja:

Gambaran Umum Fungsi Stasiun Kerja

Gambar desain stasiun kerja telah melalui verifikasi berulang dan desain simulasi. dalam kondisi kekuatan struktural yang andal dan perakitan/pemeliharaan yang nyaman, memastikan penampilan yang estetis.

Semua komponen yang dibeli untuk peralatan stasiun kerja dipasok oleh produsen terkenal di industri (lihat daftar konfigurasi untuk detailnya). Kualitas semua komponen mesin menjalani inspeksi ketat, memenuhi persyaratan kekuatan dengan kinerja unggul dan pengoperasian yang lancar.

Semua komponen peralatan stasiun kerja, instrumen, dan dokumentasi gambar lengkap menggunakan unit pengukuran GB (Standar Nasional). Desain, manufaktur, dan bahan semua instrumen dan komponen mematuhi standar ISO dan IEC atau standar yang setara.

Komponen stasiun kerja diproduksi menggunakan bahan berkualitas tinggi. elemen mekanik dan listrik yang dipilih adalah produk seri premium, terbukti, dan andal.

Robot dilengkapi dengan sensor tabrakan depan yang memungkinkan perlindungan mati segera saat terjadi benturan. Sistem pembersihan obor otomatis/pemotongan kawat las dapat dikonfigurasi sesuai kebutuhan.

Stasiun kerja memiliki fungsi pengelasan cerdas termasuk:

Pemodelan parametrik, Operasi yang digerakkan model digital 3D, Perencanaan jalur pengelasan cerdas, Koreksi jalur sensor visi laser melalui pencitraan, Alarm batas penyimpangan

Pembuatan program pengelasan otomatis melalui pencocokan perpustakaan parameter/proses

Fitur Stasiun Pembersihan Obor

Manajemen Minyak Ramah Lingkungan - Ruang penyemprotan minyak tertutup - Sistem pemulihan minyak bekas (sesuai lingkungan)

Desain nosel khusus memastikan percikan menyebabkan lapisan yang seragam

Ada sensor yang ditempatkan di nosel penjepit pneumatik

Sensor pintar dapat mendeteksi saat motor mencapai bagian bawah, Pastikan obor tidak dapat dilepas selama pembersihan untuk mengurangi kecelakaan tabrakan gun

Aktivasi motor tunggal untuk mencapai tindakan pembersihan obor (mengurangi pengkabelan I/O robot)

Reamer multifungsi membersihkan hingga ke dasar ujung kontak

Sepenuhnya dikembangkan sendiri: algoritma inti sepenuhnya dikembangkan di dalam perusahaan, tanpa bergantung pada pemasok eksternal

Pemrograman tanpa pengajaran: postur pengelasan, postur penentuan posisi, dan jalur pemotongan udara semuanya dihitung oleh perangkat lunak

Sistem pelacakan sambungan: menggabungkan umpan maju dan umpan balik untuk mencapai akurasi pengelasan yang lebih tinggi
