Integrated 3-In-1 CNC Steel Fabrication Line Untuk Angle Flat Bar Channel Steel Processing
Pengantar Produk:
Hal ini dirancang untuk menyumbat, menandai, dan memotong operasi pada sudut baja, baja datar, dan saluran baja bagian. peralatan ini banyak digunakan dalam produksi transmission tower fittings,Termasuk senjata silangDengan mengintegrasikan proses penumbukan, penandaan, dan penggunting ke dalam satu siklus produksi,mesin menghilangkan kebutuhan untuk beberapa operasi mandiriIni menawarkan presisi pemesinan yang tinggi, produktivitas yang sangat baik, pengoperasian yang sederhana, dan dapat dikelola secara efisien oleh satu operator dengan persyaratan pelatihan minimal.
Parameter produk:
| Model |
JBC1010 |
| Fungsi |
Penggoresan, penandaan, penggunting |
| Ukuran sudut (mm) |
40x40x3x100x100x8 (lubang terbuka)
40x40x3x100x100x10 (lubang bulat)
|
| Ukuran baja datar (mm) |
40x3 ~ 140x10 |
| Baja saluran (mm) |
80x5 ~ 140x8 |
| Diameter lubang maksimum (mm) |
Φ22х50 (lubang berlubang), Φ26 (lubang bulat) |
| Kekuatan pukulan (kN) |
800 |
| Kekuatan penandaan (kN) |
630 |
| Kekuatan pemotongan (kN) |
1250 |
| Max. panjang kosong (m) |
9 |
| Max. panjang dari selesai (m) |
9 |
| Punch per sisi |
3 |
| Kelompok Marking letters |
4 |
| Dimensi huruf (mm) |
14×10×19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pemotong pisau tunggal |
| Kecepatan sudut makan (m/menit) |
80 |
| Keakuratan pengolahan |
Sesuai dengan GB2694 |
| Fungsi program |
Tampilan kesalahan waktu nyata |
| Mode pemrograman |
Masuk dengan keyboard, antarmuka RS232,fcakram yang tidak teratur dan antarmuka USB
|
Fitur produk:

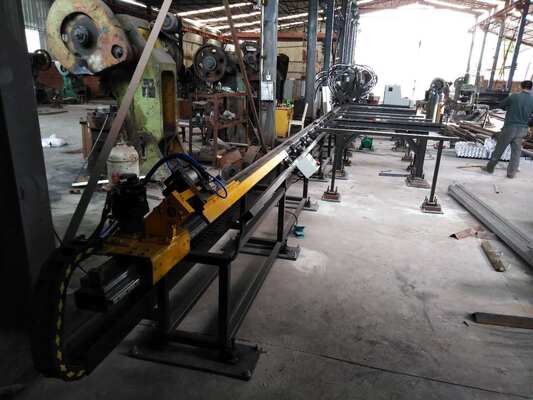

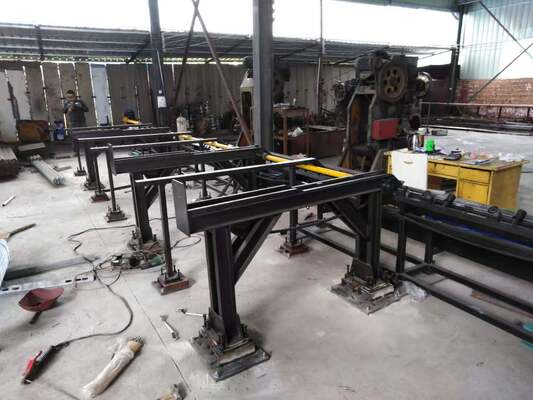

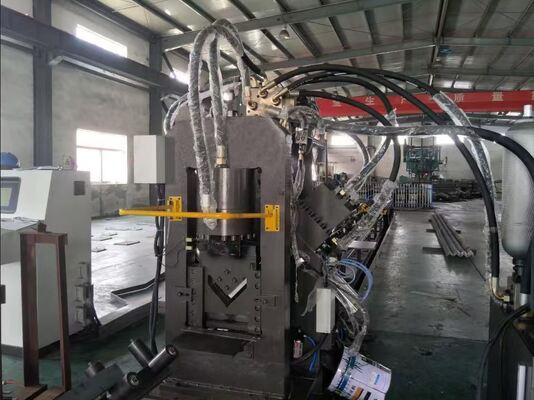

1Mesin ini terutama terdiri dari sistem transversal transfer material, rotary loading unit, feed conveyor, CNC feed carriage, punching module, marking module, shearing unit,Conveyor pembuangan, bersama dengan sistem kontrol hidrolik, listrik, dan pneumatik terintegrasi.Komponen-komponen ini bekerja sama untuk membentuk solusi pemrosesan CNC yang lengkap dan sangat efisien untuk pembuatan baja struktural.
2Peralatan ini mengintegrasikan teknologi kontrol CNC canggih dengan sistem pengisian servo-dikendalikan, memberikan efisiensi produksi yang tinggi, operasi yang stabil, dan akurasi mesin yang sangat baik.Kunci hidraulik, komponen pneumatik, dan listrik dipilih dari produsen terkemuka di seluruh dunia, memastikan kinerja yang dapat diandalkan, umur layanan yang diperpanjang, dan keandalan operasional jangka panjang.
3Semua kabel transmisi sinyal penting, termasuk kabel encoder dan jalur komunikasi PLC, mengadopsi desain pasangan terbalik terlindung yang diimpor.Konfigurasi ini secara efektif mengurangi gangguan elektromagnetik, meningkatkan stabilitas sinyal, dan memastikan posisi presisi tinggi dan komunikasi sistem yang andal.
4. Komputer kontrol industri dilengkapi dengan antarmuka operasi dua bahasa Cina-Inggris, menyediakan operasi intuitif dan visualisasi grafis informasi benda kerja.Proses pemrograman sederhana dan efisien, dengan dukungan langsung untuk mengimpor data pemrosesan yang dihasilkan oleh perangkat lunak nesting dan lofting CAD. Operator hanya perlu memasukkan parameter dasar seperti dimensi benda kerja, spesifikasi lubang,persyaratan penandaan, dan jumlah produksi untuk menghasilkan program pemesinan.
5Jalur pengolahan baja sudut dilengkapi dengan mekanisme pendukung dan penekanan khusus, yang memungkinkan pengolahan stabil dan akurat profil baja sudut dengan deformasi besar,bentuk tidak teratur, atau kondisi material yang kompleks.
6Sistem pakan depan dan belakang telah ditingkatkan dengan struktur rel panduan yang ditingkatkan dan mekanisme spring-assisted terintegrasi.Desain yang dioptimalkan ini meningkatkan stabilitas pakan dan secara efektif menghilangkan masalah pakan bahan yang disebabkan oleh kekuatan menekan yang tidak cukup selama operasi terus menerus.
7Sebuah sistem mandiri diagnostik terintegrasi yang cerdas dimasukkan ke dalam peralatan, memungkinkan pemantauan real-time dari status mesin, identifikasi cepat dari kesalahan,dan prosedur pemeliharaan sederhana untuk meningkatkan ketersediaan peralatan.
8Sistem pemotongan bilah tunggal memberikan presisi pemotongan yang tinggi, permukaan pemotongan yang halus dan bersih, pemanfaatan material yang sangat baik, dan mengurangi generasi scrap,membantu meningkatkan efisiensi produksi secara keseluruhan dan ekonomi manufaktur.
Peralatan pengolahan CNC ini dirancang untuk pengolahan komponen baja struktural yang fleksibel dan komprehensif, termasuk jaring baja saluran, flang baja sudut, dan bagian baja datar,yang juga dapat dibentuk menjadi profil melengkung atau berbentuk busurMesin ini mengintegrasikan beberapa fungsi, termasuk penandaan presisi, tusukan yang akurat, dan pemotongan berkualitas tinggi, dalam satu platform pemrosesan otomatis.Dengan menggabungkan kemampuan pemesinan multifungsi dengan teknologi CNC canggih, sistem ini memungkinkan manufaktur yang efisien dan akurat dari komponen baja sudut, baja datar, dan baja saluran.pengembangan prototipe, dan aplikasi pembuatan sampel yang membutuhkan konsistensi dimensi yang sangat baik, akurasi pemrosesan yang dapat diandalkan, dan kualitas permukaan yang unggul.
Peralatan ini banyak diterapkan untuk operasi tusukan, penandaan, dan pemotongan pada komponen baja sudut, baja datar, dan baja saluran.Hal ini banyak digunakan dalam pembuatan aksesoris menara transmisi, termasuk lengan silang, penjepit pengaman, pelat koneksi lima lubang, pelat pendukung datar, dan komponen pendukung fondasi.Sistem memastikan peningkatan efisiensi produksi, kualitas produk yang konsisten, dan kinerja yang dapat diandalkan untuk pembuatan struktur transmisi daya.
