Lini Mesin Pengeboran, Penandaan, dan Pengguntingan Sudut CNC Model JNC2020Q (Model yang Ditingkatkan)
Berlaku Industri:
Mesin ini digunakan untuk penandaan, pengeboran, dan pengguntingan baja sudut terutama di bidang industri menara baja sudut, perlengkapan tenaga listrik, fasilitas penyimpanan struktur, dan industri konstruksi struktur baja, dll.
Penyusunan Produk:

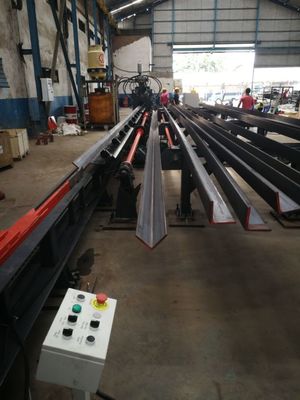

Mesin ini terutama terdiri dari konveyor melintang, sistem pemuatan putar, konveyor umpan, kereta umpan CNC, unit pengeboran, unit penandaan, unit pemotongan, konveyor pembongkaran, serta sistem hidrolik, listrik, dan pneumatik, dll.
Produk Fitur:
1. Mengadopsi teknologi CNC, pengumpanan motor servo, dengan efisiensi tinggi, presisi benda kerja yang stabil. Bagian hidrolik, pneumatik, dan listrik utama semuanya diimpor.
2. Ada tiga set punch dan die di setiap sisi yang dapat memasang tiga jenis punch dengan diameter berbeda. Tiga set cetakan dapat bergerak bersama-sama dikendalikan oleh PLC untuk mengubah tanda belakang pengeboran.
3. Komputer dengan antarmuka bahasa Cina/Inggris, pengoperasian mudah, dan dapat menampilkan gambar benda kerja. Pemrograman mudah dan dapat langsung menggunakan data program yang dibuat oleh perangkat lunak lofting. Hanya perlu memasukkan ukuran benda kerja, diameter lubang, tanda belakang, dan kuantitas benda kerja saat mengedit program.
4. Kereta umpan CNC digerakkan oleh motor servo. Encoder fotoelektrik memberikan umpan balik informasi. Kontrol loop tertutup untuk memastikan presisi posisi tinggi.
5. Semua penandaan, pengeboran, dan pengguntingan dalam kelengkapan otomatis, semua sudut yang sudah jadi dapat dibongkar oleh perangkat putar pneumatik sehingga meringankan kekuatan kerja.
6. Sistem kontrol terdiri dari komputer host, sistem CNC, motor servo, PLC, sensor pemeriksaan eksternal, dll. Cukup masukkan dimensi benda kerja, pemrosesan akan dibuat. Selain itu, program dapat disimpan, dipilih, ditampilkan, dan dikomunikasikan sesuai dengan No. benda kerja.
7. Unit penandaan mengadopsi rangka tertutup dengan kekakuan yang baik. Empat kelompok kotak karakter dipasang pada unit penandaan yang dapat dipilih oleh program. Tanda belakang penandaan dapat diatur sesuka hati.
8. Silinder pengeboran, penandaan, dan pengguntingan lebih besar; kereta NC adalah tipe baru dan lebih kuat; klem lebih kuat.
Spesifikasi:
| Model |
JNC2020G |
| Fungsi |
Pengeboran, penandaan, pemotongan |
| Ukuran sudut (mm) |
∟63×63×4～∟200×200×20 |
| Panjang maksimum kosong (m) |
14 |
| Panjang maksimum jadi (m) |
14 |
| Pengeboran Maks. (dia. х thi.) (mm) |
Φ26×20(Material:SS540) |
| Punch per sisi |
3 |
| Gaya pengeboran (kN) |
1200 |
| Gaya penandaan (kN) |
1200 |
| Gaya pemotongan (kN) |
4300 |
| Grup huruf Penandaan |
4 |
| Jumlah huruf per grup |
12 |
| Dimensi huruf (mm) |
14×10×19 |
| Mode pemotongan |
Pemotongan bilah tunggal |
| Sumbu CNC |
3 |
| Kecepatan pengumpanan sudut (m/mnt) |
60 |
| Metode pendinginan sistem hidrolik |
Pendingin air |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Input melalui keyboard dan antarmuka USB |
| Dimensi (mm) |
33000×6500×2350 |
| Berat (ton) |
Sekitar 19 |

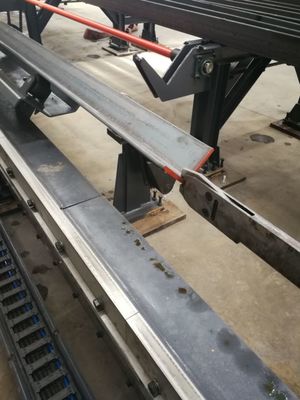

Material klem

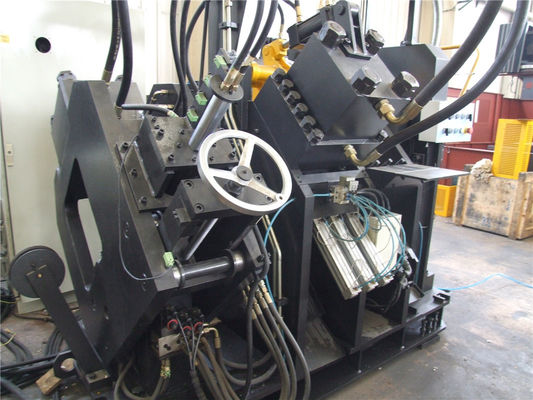

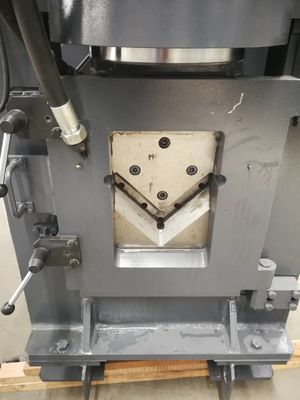

Unit pemotongan

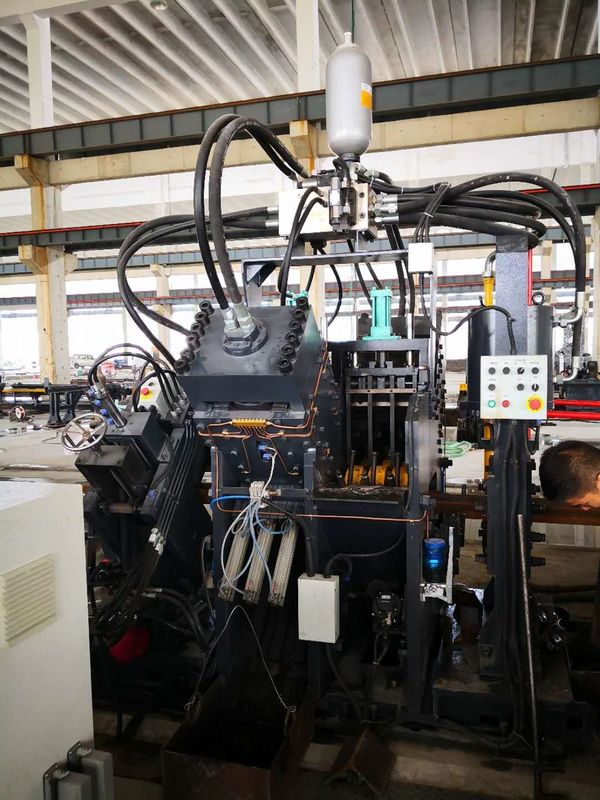

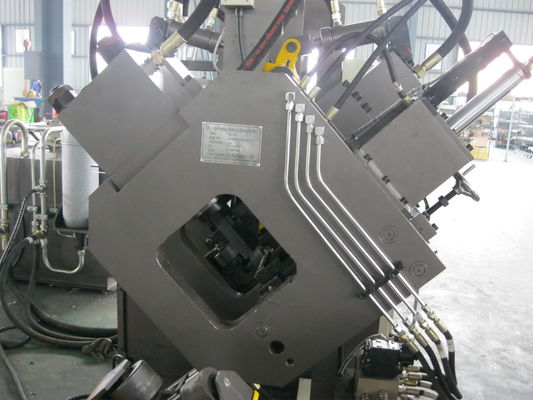

unit pengeboran

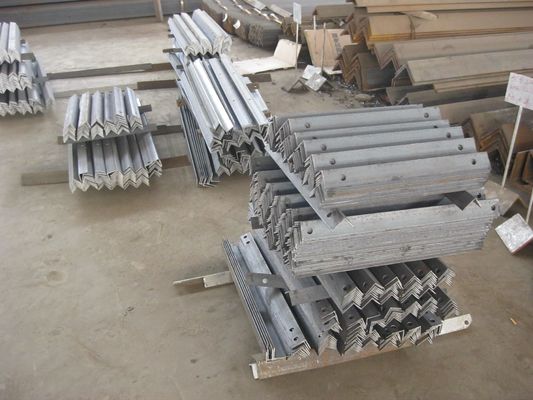

Benda kerja jadi
