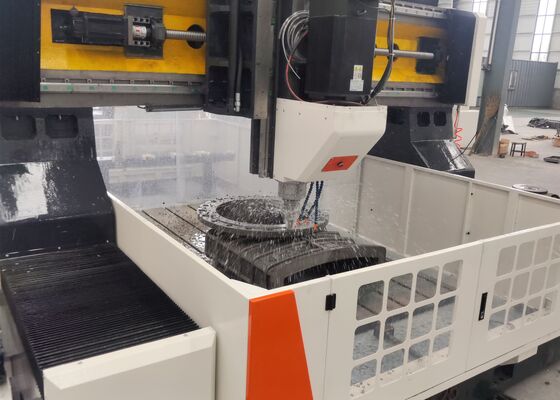

Mesin Pengeboran dan Penggilingan Plat CNC Berkecepatan Tinggi untuk Flanges
Aplikasi:
Mesin Pengeboran dan Penggilingan Plat Gantry CNC khusus dikembangkan untuk pemesinan presisi tinggi dari lembaran tabung, flanges, pelat bantalan, komponen penukar panas,dan berbagai macam jenis lembaran yang digunakan dalam pengolahan petrokimia, pembangkit listrik tenaga nuklir, energi angin, pembuatan boiler, dan pembuatan baja struktural.juga pengeboran dengan kecepatan tinggi dengan pendingin eksternalDengan mengintegrasikan pengeboran, chamfering, tapping, milling, dan pengeboran ke dalam satu platform mesin CNC, ia memberikan fleksibilitas mesin yang luar biasa dan efisiensi produksi.Kepala penggiling sudut lurus otomatis opsional lebih meningkatkan kemampuannya dengan memungkinkan pengeboran sisi yang efisien, mengetuk, dan penggilingan benda kerja yang kompleks.
Spesifikasi:
| Model |
PHD2020 |
| Ukuran benda kerja |
LxW (mm) |
2000x2000 |
| Lebar T-slot Workbench (mm) |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
| Diameter pengeboran maksimum (mm) |
Φ80 |
| Ketebalan maksimum (mm) |
≤ 250 |
| Diameter taping |
M3-M30 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
22/30 |
| Gerakan lateral kepala penggerak (sumbu X) |
Maks. tegangan horizontal (mm) |
2000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
| Daya servo motor untuk gerakan lateral (kW) |
2.4 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut masuk (mm) |
2000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
| Kekuatan servo motor pakan (kW) |
2.4 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
800 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
| Kekuatan servo motor (kW) |
2.4 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
5.3x3.8x2.7 |
Fitur produk

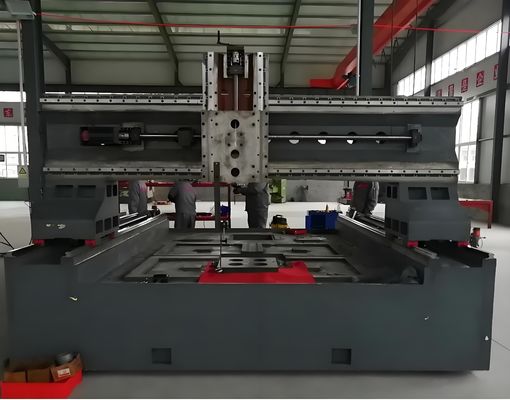

1Peralatan ini terdiri dari dasar mesin tugas berat, perakitan geser longitudinal, struktur gantry, mekanisme geser silang, unit pakan vertikal, bor dan penggilingan kepala spindle, meja kerja,sistem sirkulasi pendingin, pengangkut chip otomatis, sistem pelumasan terpusat, sistem pneumatik, kabinet kontrol listrik, dan komponen pendukung lainnya.Modul terintegrasi ini menciptakan platform mesin CNC yang lengkap dan efisien yang dirancang untuk memenuhi persyaratan manufaktur industri presisi tinggi.
2Kepala spindel geser servo-driven mengintegrasikan beberapa operasi mesin, termasuk pengeboran, reaming, tapping, chamfering, dan slot milling.Proses ini dapat dilakukan secara independen atau melalui kontrol multi-sumbu terkoordinasi, memberikan fleksibilitas dan fleksibilitas mesin yang luar biasa.Spindle dilengkapi dengan spindle pendingin internal BT50 presisi tinggi yang diproduksi di Taiwan dan dilengkapi dengan sistem penjepit alat otomatis yang menggunakan teknologi disc springMekanisme pelepasan alat hidrolik memungkinkan penggantian alat yang cepat dan nyaman, secara efektif memperpendek siklus perubahan alat dan meningkatkan efisiensi produksi secara keseluruhan.
3Panduan linier presisi tinggi diterapkan di seluruh poros gerak utama mesin untuk memastikan operasi yang lancar, kekakuan mekanik yang sangat baik, dan kinerja penentuan posisi yang akurat.Sistem drive feed mengadopsi motor servo AC dikombinasikan dengan transmisi sabuk sinkron dan mekanisme sekrup bola presisi, memberikan akurasi posisi yang unggul, kemampuan berulang yang sangat baik, dan stabilitas pemesinan jangka panjang yang andal.
4. tempat tidur mesin dan bingkai gerbang diproduksi dari besi cor premium atau struktur baja las kekuatan tinggi.semua komponen struktural utama mengalami pemanasan tekanan-relief suhu tinggiProses manufaktur canggih ini secara efektif meningkatkan kekakuan struktural, meningkatkan stabilitas dimensi,dan memastikan kinerja pemesinan yang akurat secara konsisten sepanjang masa pakai peralatan.
CNC Gantry Plate Drilling and Milling Machine adalah pusat pemesinan CNC berkinerja tinggi yang dikembangkan khusus untuk pemrosesan presisi komponen pelat dan bagian baja struktural.Ini sangat cocok untuk mesin flanges, cakram, cincin, pelat baja, dan benda kerja serupa lainnya dalam rentang pemrosesan yang ditentukan.dan kemampuan pemesinan multifungsi, mesin menyediakan solusi yang efisien dan dapat diandalkan untuk aplikasi industri yang membutuhkan akurasi yang luar biasa, produktivitas tinggi, dan operasi yang stabil.
Pada fasilitas manufaktur baja struktural, peralatan ini melakukan operasi pengeboran dan penggilingan presisi tinggi pada pelat struktural, pelat dasar, dan komponen koneksi,memasok bagian yang diolah dengan tepat untuk perakitan struktur baja yang efisienDalam industri tenaga angin, ia banyak digunakan untuk mesin bagian menara turbin angin dan komponen flange diameter besar, memastikan akurasi dimensi yang sangat baik, konsistensi struktural,dan keandalan jangka panjang dalam kondisi yang menuntut seperti beban angin yang kuat dan fluktuasi suhu yang ekstrimDalam proyek konstruksi jembatan, mesin ini banyak digunakan untuk mengolah balok jembatan, pelat splice, dan anggota struktur pendukung,menghasilkan koneksi presisi kekuatan tinggi yang mampu menahan beban dinamis jangka panjangMelalui kombinasi kemampuan mesin canggih, kinerja yang dapat diandalkan, dan akurasi yang superior, peralatan ini berkontribusi secara signifikan untuk meningkatkan keamanan struktural, stabilitas operasional,dan masa pakai yang diperpanjang untuk proyek jembatan dan infrastruktur skala besar.
