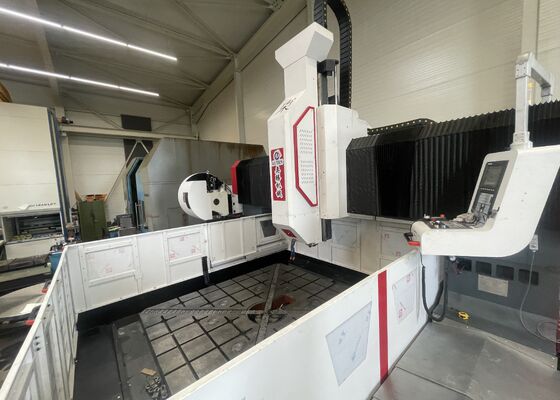

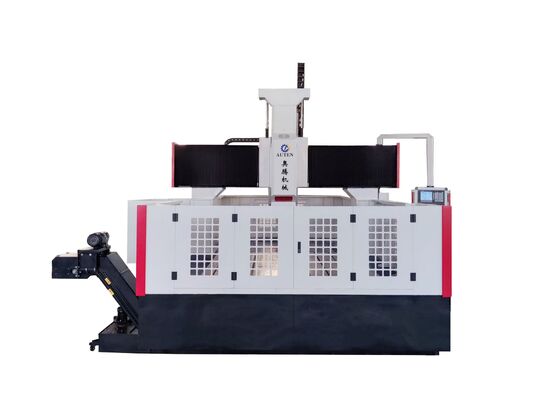

Mesin Pengeboran dan Penggilingan Plat CNC Produksi Tinggi untuk Produksi Flange
Aplikasi:
Mesin Pengeboran dan Penggilingan Plat Gantry CNC dirancang untuk pemesinan presisi tinggi lembaran tabung, flange, plat bantalan, penukar panas,dan berbagai komponen jenis lempeng yang digunakan dalam industri termasuk teknik petrokimia, energi nuklir, energi angin, pembuatan boiler, dan pembuatan baja struktural.Mesin ini mendukung pengeboran karbida berkecepatan tinggi dengan pendingin melalui spindle serta pengeboran twist berkecepatan tinggi dengan pasokan pendingin eksternal. Dengan mengintegrasikan pengeboran, chamfering, mengetuk, penggilingan, dan pengeboran ke dalam satu sistem mesin CNC, ia memberikan fleksibilitas yang luar biasa dan efisiensi produksi.Pemasangan sudut lurus otomatis opsional lebih memperluas kemampuan pengolahan, memungkinkan pengeboran samping yang efisien, mengetuk, dan penggilingan komponen yang kompleks.
Spesifikasi:
| Model |
PHD2020 |
| Ukuran benda kerja |
LxW (mm) |
2000x2000 |
| Lebar T-slot Workbench (mm) |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
| Diameter pengeboran maksimum (mm) |
Φ80 |
| Ketebalan maksimum (mm) |
≤ 250 |
| Diameter taping |
M3-M30 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
22/30 |
| Gerakan lateral kepala penggerak (sumbu X) |
Maks. tegangan horizontal (mm) |
2000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
| Daya servo motor untuk gerakan lateral (kW) |
2.4 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut masuk (mm) |
2000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
| Kekuatan servo motor pakan (kW) |
2.4 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
800 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
| Kekuatan servo motor (kW) |
2.4 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
5.3x3.8x2.7 |
Fitur produk
1Mesin ini terutama terdiri dari dasar mesin tugas berat, perakitan geser longitudinal, bingkai gantry, geser melintang, mekanisme feed vertikal, bor dan penggilingan kepala spindle, meja kerja,sistem sirkulasi pendingin, sistem pengangkutan chip otomatis, unit pelumasan terpusat, sistem pneumatik, kabinet kontrol listrik, dan komponen bantu, memberikan solusi pemesinan yang lengkap dan sangat efisien.
2Kepala spindle geser servo-dikendalikan dirancang untuk melakukan pengeboran, reaming, mengetuk, chamfering, dan slot penggilingan operasi.Ini dapat berfungsi secara independen atau berkoordinasi dengan beberapa sumbu CNC untuk memaksimalkan fleksibilitas mesinSpindel ini dilengkapi dengan spindel BT50 yang dibuat di Taiwan dengan presisi tinggi yang dilengkapi dengan sistem pendingin internal dan mekanisme penjepit alat otomatis disc-spring.Pembebasan alat hidrolik memungkinkan penggantian cepat dan nyaman dari alat pengeboran dan penggilingan, meningkatkan efisiensi pemesinan dan meminimalkan waktu henti.
3Panduan linier presisi tinggi dipasang di seluruh mesin untuk memastikan gerakan yang mulus, kekakuan tinggi, dan akurasi gerakan yang luar biasa.Mekanisme feed didorong oleh AC servo motor melalui sabuk sinkron dan presisi sistem sekrup bola, memberikan presisi posisi yang luar biasa, repeatability, dan kinerja mesin jangka panjang yang stabil.
4Dasar mesin dan bingkai gantry diproduksi dari besi cor kelas premium atau struktur pelat baja las tugas berat.Semua komponen struktural utama mengalami perawatan pelepasan tekanan suhu tinggi sebelum mesin, diikuti dengan proses penanggulangan tekanan sekunder setelah semifinishing.dan akurasi pemesinan yang konsisten sepanjang masa kerja mesin.
CNC Gantry Plate Drilling and Milling Machine adalah pusat pemesinan CNC berkinerja tinggi yang dikembangkan khusus untuk pemrosesan presisi komponen pelat dan benda kerja struktural.Ini sangat cocok untuk mesin flanges, cakram, cincin, pelat datar, dan komponen serupa dalam kapasitas mesin yang ditentukan.dan kemampuan pemesinan multifungsi, memberikan solusi ideal untuk aplikasi industri yang membutuhkan presisi yang luar biasa dan efisiensi produksi yang tinggi.
Pada fasilitas pembuatan baja struktural, mesin ini melakukan pengeboran dan penggilingan presisi pelat struktural, pelat dasar, dan elemen koneksi,memasok komponen yang diolah dengan tepat untuk perakitan kerangka baja yang efisienDalam industri tenaga angin, ini banyak digunakan untuk mesin bagian menara turbin angin dan perakitan flange diameter besar,memastikan presisi dimensi yang sangat baik dan keandalan struktural di lingkungan operasi yang menuntut, termasuk beban angin yang kuat dan fluktuasi suhu yang ekstrim.dan mendukung anggota struktural, menghasilkan koneksi tahan lama dan kuat yang mampu menahan beban dinamis jangka panjang.dan masa pakai infrastruktur jembatan berskala besar.
