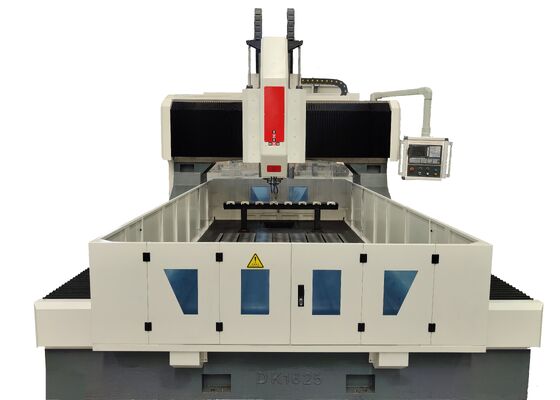

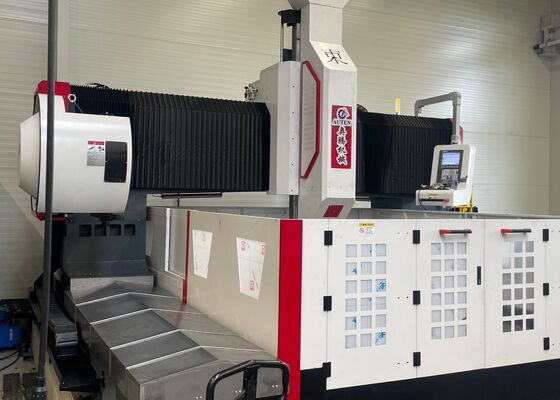

Split Type CNC Gantry-Type Boring Tapping Milling Boring Machine Model PHD2020
Aplikasi:
Mesin pengeboran dan penggilingan jenis gantry CNC untuk pelat baja terutama digunakan untuk pengolahan lembaran tabung, flange, bantalan, penukar panas,dan komponen lain di seluruh industri seperti petrokimia, tenaga nuklir, energi angin, boiler, dan struktur baja.Mesin menyediakan berbagai fungsi yang komprehensifSelain itu, secara opsional dapat dilengkapi dengan kepala sudut lurus otomatis untuk melakukan pengeboran samping, mengetuk, dan penggilingan operasi.
Spesifikasi:
| Model |
PHD2020 |
| Ukuran benda kerja |
LxW (mm) |
2000x2000 |
| Lebar T-slot Workbench (mm) |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
| Diameter pengeboran maksimum (mm) |
Φ80 |
| Ketebalan maksimum (mm) |
≤ 250 |
| Diameter taping |
M3-M30 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
22/30 |
| Gerakan lateral kepala penggerak (sumbu X) |
Maks. tegangan horizontal (mm) |
2000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
| Daya servo motor untuk gerakan lateral (kW) |
2.4 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut masuk (mm) |
2000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
| Kekuatan servo motor pakan (kW) |
2.4 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
800 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
| Kekuatan servo motor (kW) |
2.4 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
5.3x3.8x2.7 |
Fitur produk
1. Mesin pengeboran, penggilingan, dan penandaan pelat dan flange terdiri dari beberapa komponen utama, termasuk dasar, geser longitudinal, gantry, geser melintang, unit feed vertikal,Spindel pengeboran dan penggilingan, meja kerja, sistem pendinginan, sistem penghapusan chip otomatis, sistem pelumasan otomatis, sistem pneumatik, sistem listrik, dan elemen penting lainnya.

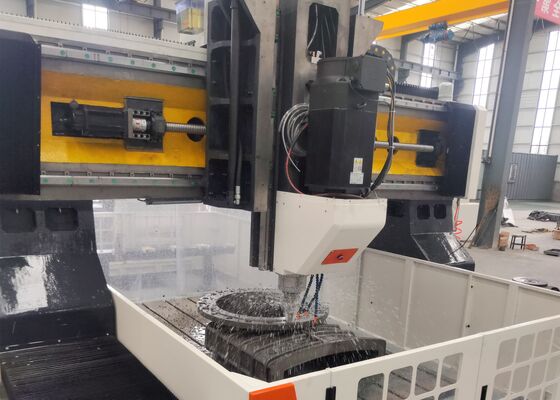

2. kepala servo-driven geser pengeboran kekuatan mesin pemotong pelat baja CNC mampu melakukan pengeboran, reaming, mengetuk, chamfering, dan alur penggilingan operasi.Ini dapat bekerja baik dalam koordinasi dengan unit lain atau secara independenSpindel pengeboran dilengkapi dengan spindel presisi tinggi yang diproduksi di Taiwan (pendinginan internal) dengan BT50 taper dan dilengkapi dengan mekanisme pembukaan otomatis spring kupu-kupu.Desain ini memungkinkan untuk perubahan alat yang nyaman melalui batang penghubung dan silinder hidraulik sistem rilis alat, memungkinkan beralih cepat antara bor dan mesin penggiling.
3Mesin pengeboran dan penandaan dibangun dengan panduan linier presisi tinggi, memberikan gerakan yang halus dan akurat.Memastikan akurasi posisi yang luar biasa.
4. Bingkai dan gantry dari mesin gantry plat logam yang diproduksi dari castings atau las plat baja berkualitas tinggi. komponen ini mengalami penggilingan suhu tinggi sebelum mesin,diikuti oleh proses penggilingan sekunder setelah semifinishing untuk meringankan ketegangan internalMereka kemudian dikerjakan dengan presisi untuk memastikan akurasi yang konsisten dan stabilitas struktural.
Mesin pemotong pelat gantry CNC adalah sistem industri berkinerja tinggi, dirancang dengan hati-hati untuk pemesinan presisi komponen berbentuk piring dan elemen struktural.Hal ini dirancang khusus untuk menangani benda kerja seperti flanges, cakram, cincin, dan pelat datar, asalkan ketebalan material berada dalam kapasitas pengolahan efektif mesin yang ditentukan.
Di bengkel pembuatan struktur baja, mesin pengeboran pelat ini melakukan pengeboran dan penggilingan yang tepat pada pelat struktural dan komponen penghubung,menyediakan dasar yang dapat diandalkan untuk perakitan stabil rangka bajaDalam sektor energi angin,memberikan pemesinan presisi tinggi untuk menara turbin angin dan flanges proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang menuntut, termasuk angin kencang dan fluktuasi suhu.Memfasilitasi penciptaan koneksi yang stabil dan tahan lama yang mampu menahan beban dinamis sepanjang umur jembatan.
