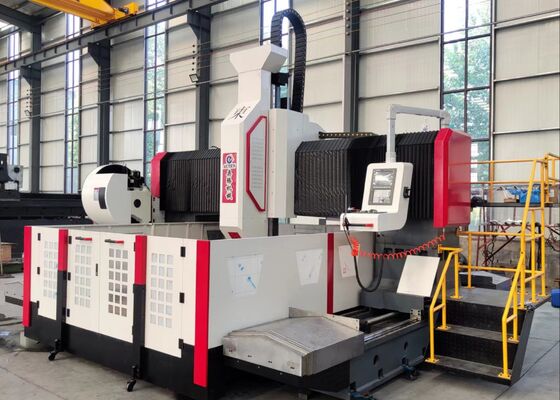

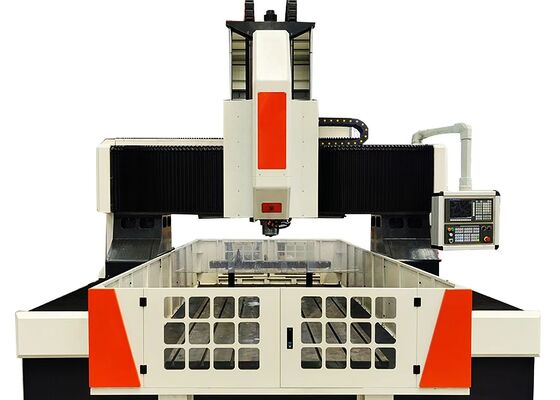

Penukar Panas Menggunakan Mesin Bor Plat Cnc Tenaga Motor Servo Spindle 20/30KW
Aplikasi:
Mesin Pengeboran dan Penggilingan Pelat Gantry CNC dibuat khusus untuk pemesinan lembaran tabung, flensa, pelat bantalan, penukar panas, dan benda kerja jenis pelat lainnya dengan presisi tinggi yang banyak digunakan dalam pemrosesan petrokimia, energi nuklir, tenaga angin, manufaktur ketel, dan fabrikasi struktur baja. Alat berat ini mendukung pengeboran berkecepatan tinggi dengan perkakas karbida berpendingin internal serta bor putar berpendingin eksternal. Dengan mengintegrasikan pengeboran, chamfering, penyadapan, penggilingan, dan pengeboran ke dalam satu platform pemesinan, alat ini menghasilkan keserbagunaan dan produktivitas yang luar biasa. Kepala penggilingan sudut kanan otomatis opsional semakin memperluas kemampuannya, memungkinkan operasi pengeboran samping, penyadapan, dan penggilingan yang efisien pada benda kerja yang kompleks.
Spesifikasi:
| Model |
PhD2020 |
| Ukuran benda kerja |
PxL (mm) |
2000x2000 |
| Lebar T-slot Meja Kerja (mm) |
28 |
| Kepala kekuatan pengeboran |
Jumlah. |
1 |
| Spindel lancip |
BT50 |
| Maks. diameter pengeboran (mm) |
Φ80 |
| Maks. ketebalan (mm) |
≤250 |
| Diameter penyadapan |
M3-M30 |
| Kecepatan spindel (r/mnt) |
30~3000 |
| Daya motor spindel servo (kW) |
22/30 |
| Gerakan lateral power head (sumbu X) |
Maks. goresan horizontal (mm) |
2000 |
| Kecepatan gerakan lateral (r/mnt) |
0~8 |
| Tenaga motor servo untuk gerakan lateral (kW) |
2.4 |
| Gerakan memanjang gantri (sumbu Y) |
Maks. langkah umpan (mm) |
2000 |
| Kecepatan pergerakan umpan (m/mnt) |
0~8 |
| Umpan daya motor servo (kW) |
2.4 |
| Gerakan pengumpanan ram vertikal (sumbu Z) |
Maks. pukulan (mm) |
800 |
| Kecepatan bergerak (m/mnt) |
0~8 |
| Daya motor servo (kW) |
2.4 |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Akurasi posisi pengulangan tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistem kelistrikan |
sistem CNC |
FAGOR/ KND/ GSK |
| Pengubah alat |
Jenis disk (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
5.3x3.8x2.7 |
Fitur produk
1. Peralatan ini terutama terdiri dari tempat tidur mesin tugas berat, sistem geser memanjang, kerangka gantry, geser silang, unit umpan vertikal, kepala spindel pengeboran dan penggilingan, meja kerja, sistem sirkulasi cairan pendingin, sistem pelepasan chip otomatis, sistem pelumasan terpusat, unit pneumatik, sistem kontrol kelistrikan, dan rakitan tambahan lainnya, membentuk platform permesinan yang komprehensif dan sangat efisien.
2. Kepala spindel geser yang digerakkan servo mampu melakukan operasi pengeboran, reaming, penyadapan, chamfering, dan penggilingan alur. Ini dapat beroperasi secara independen atau sinkron dengan beberapa sumbu CNC untuk memberikan fleksibilitas pemesinan maksimum. Spindel ini menggunakan spindel BT50 produksi Taiwan berpresisi tinggi dengan suplai cairan pendingin internal dan mekanisme penjepit alat otomatis pegas kupu-kupu. Pelepasan alat hidraulik memungkinkan penggantian bor dan pemotong frais dengan cepat dan nyaman, sehingga meningkatkan efisiensi produksi secara signifikan.
3. Panduan linier presisi tinggi digabungkan di seluruh alat berat untuk memastikan pergerakan yang mulus, kekakuan yang luar biasa, dan akurasi gerakan yang sangat baik. Sistem umpan ditenagai oleh motor servo AC melalui sabuk sinkron dan transmisi sekrup bola presisi, memberikan akurasi posisi yang unggul, kemampuan pengulangan, dan stabilitas pemesinan jangka panjang.

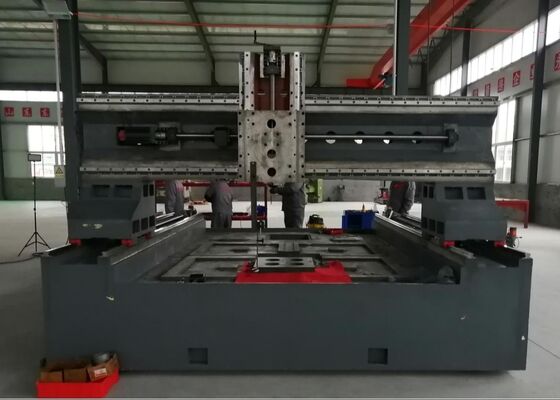

4. Basis mesin dan struktur gantri dibuat dari besi cor premium atau pelat baja las berkekuatan tinggi. Semua komponen struktural menjalani anil pelepas tegangan suhu tinggi sebelum pemesinan, diikuti dengan perlakuan pelepas tegangan sekunder setelah semi-finishing. Pemesinan presisi akhir menjamin kekakuan struktural yang luar biasa, stabilitas dimensi jangka panjang, dan akurasi pemesinan yang andal secara konsisten sepanjang masa pakai alat berat.
Mesin Pengeboran dan Penggilingan Pelat Gantry CNC adalah solusi pemesinan berkinerja tinggi yang khusus dikembangkan untuk pemrosesan presisi komponen tipe pelat dan bagian struktural. Cocok untuk pemesinan flensa, cakram, cincin, pelat datar, dan benda kerja serupa dalam kapasitas ketebalan mesin yang ditentukan. Desain strukturalnya yang kokoh, kontrol CNC yang canggih, dan kemampuan pemesinan multifungsi menjadikannya pilihan ideal untuk lingkungan manufaktur industri yang menuntut presisi dan produktivitas.
Di dalam pabrik fabrikasi struktur baja, alat berat ini melakukan pengeboran dan penggilingan pelat struktural, pelat dasar, dan komponen sambungan dengan presisi tinggi, menyediakan suku cadang yang dikerjakan secara akurat untuk perakitan kerangka baja yang efisien. Dalam industri tenaga angin, ini diterapkan secara luas pada pemesinan bagian menara turbin angin dan komponen flensa berdiameter besar, memastikan akurasi dimensi dan integritas struktural yang luar biasa dalam kondisi pengoperasian yang parah seperti tekanan angin tinggi dan variasi suhu ekstrem. Dalam rekayasa jembatan, peralatan ini banyak digunakan untuk pemesinan balok penopang jembatan, pelat sambungan, dan komponen struktur pendukung, sehingga menghasilkan sambungan yang kuat dan tahan lama yang mampu menahan pembebanan dinamis jangka panjang. Hasilnya, hal ini secara signifikan meningkatkan keselamatan struktural, keandalan operasional, dan masa pakai infrastruktur jembatan skala besar.
