Lini Produksi Pengeboran Baja Sudut CNC Otomatis 6000r/Min Maks. Kecepatan Putaran Spindel
Penggunaan Produk:
Lini Produksi Pengeboran dan Penandaan Baja Sudut CNC dibuat khusus untuk pengeboran dan pelubangan dengan akurasi tinggi pada bagian baja sudut besar dan berkekuatan tinggi yang digunakan dalam pembuatan menara transmisi daya. Ini dirancang untuk menyelesaikan pola lubang yang kompleks dengan akurasi dimensi yang luar biasa, kualitas pemesinan yang unggul, dan kemampuan pengulangan yang andal. Dilengkapi otomatisasi tingkat tinggi dan efisiensi produksi yang luar biasa, sistem ini cocok untuk aplikasi pemrosesan baja sudut bervolume tinggi yang modern.
Parameter utama:
| Model |
ADM3635 |
| Ukuran sudut (mm) |
100×100×10~360×360×35 |
| Maks. panjang kosong (m) |
14 |
| Lancip spindel pengeboran |
BT40 |
| Maks. Diameter pengeboran (mm) |
Ф40 |
| Jumlah. bor di setiap sisi (pcs) |
3 (total 6 di kedua sisi) |
| Kecepatan putaran spindel maks (r/mnt) |
6000 |
| Maks.kecepatan potong bor (m/mnt) |
200 |
| sumbu CNC |
9 |
| Rentang tanda belakang (mm) |
50-330 (tanpa langkah) |
| Maks. kecepatan pengumpanan sudut (m/mnt) |
40 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Jumlah. dari kelompok karakter |
4 |
| Jumlah. karakter masing-masing kelompok |
18 |
| Ukuran karakter (mm) |
14×10×19 |
| Sistem pendingin mata bor |
Atomisasi udara pendinginan internal kering |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
34×8.9×3 |
Fitur Produk:
1. Sistem Produksi Sepenuhnya Otomatis
Lini produksi mengintegrasikan sistem penanganan material cerdas yang terdiri dari konveyor melintang, perangkat pemuatan putar, unit pembongkaran otomatis, dan mekanisme transfer. Operasi pengeboran dan pelubangan diselesaikan dalam satu siklus otomatis berkelanjutan, meminimalkan intervensi manual, mengurangi biaya tenaga kerja, dan meningkatkan efisiensi produksi, konsistensi, dan keandalan operasional.

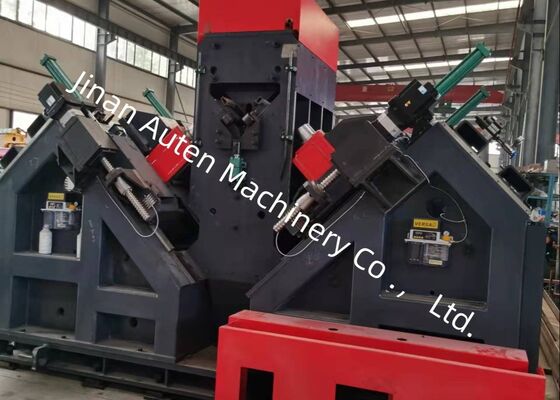

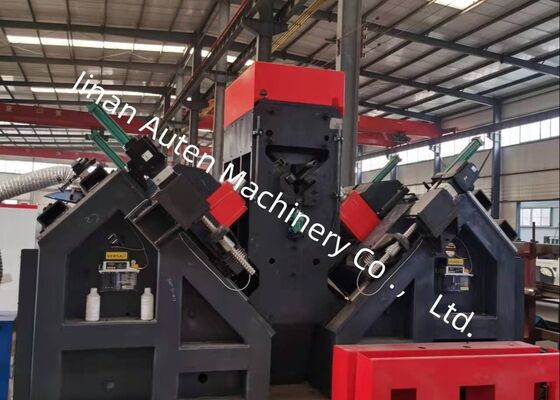

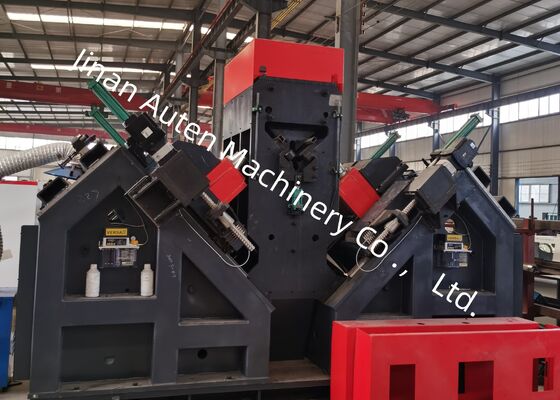

2. Rakitan Pengeboran Presisi Tinggi
Unit pengeboran dilengkapi dengan spindel presisi BT40 premium yang diproduksi di Taiwan, dilengkapi pasokan pendingin internal untuk meningkatkan kinerja pengeboran dan akurasi pemesinan. Enam kepala pengeboran yang dikontrol CNC disusun secara simetris, dengan tiga unit diposisikan di setiap sisi baja sudut. Saat memproses lubang dengan diameter yang sama dan jarak tepi yang sama, kepala pengeboran yang sesuai beroperasi secara bersamaan, sehingga meningkatkan produktivitas pemesinan secara signifikan sekaligus mempertahankan presisi posisi yang sangat baik.
3. Antarmuka Manusia-Mesin yang Intuitif
Platform kontrol menyediakan antarmuka pengoperasian bilingual Cina-Inggris dengan visualisasi grafis yang jelas dari tata letak benda kerja. Antarmuka intuitif menyederhanakan pengoperasian alat berat, meningkatkan efisiensi pemrograman, dan mengurangi kebutuhan pelatihan operator.
4. Kemampuan Pemrograman yang Efisien
Pemrogramannya efisien dan mudah digunakan. Operator cukup memasukkan parameter penting seperti dimensi benda kerja, diameter lubang, jarak lubang, dan jumlah produksi. Sistem ini juga mendukung impor langsung data bersarang CAD/CAM dan sepenuhnya kompatibel dengan file .NC1 yang dihasilkan TEKLA, memungkinkan integrasi tanpa batas ke dalam alur kerja manufaktur digital yang ada.
5. Komponen Industri Premium
Komponen hidrolik, pneumatik, dan listrik yang penting dipasok oleh produsen yang diakui secara internasional, memastikan keandalan operasional yang luar biasa, kinerja alat berat yang stabil, dan masa pakai peralatan yang lebih lama.
6. Pemantauan Kesalahan Cerdas
Sistem diagnostik otomatis terintegrasi terus memantau status alat berat, mendeteksi kelainan pengoperasian dengan cepat, dan memberikan identifikasi kesalahan untuk menyederhanakan pemecahan masalah dan mengurangi waktu henti pemeliharaan.
7. Unit Geser Efisiensi Tinggi Opsional
Modul geser bilah ganda opsional tersedia untuk menghasilkan kinerja pemotongan yang sangat akurat. Memanfaatkan teknologi geser canggih, ini meningkatkan efisiensi pemrosesan sekaligus memastikan kualitas pemotongan yang bersih dan presisi.
Spesimen demonstrasi mewakili profil baja sudut standar dan konfigurasi lubang tipikal yang biasa digunakan dalam fabrikasi menara transmisi. Sampel ini memungkinkan pelanggan, insinyur, dan pemeriksa kualitas untuk secara langsung mengevaluasi presisi pemesinan, kualitas lubang, konsistensi dimensi, dan kinerja pemrosesan secara keseluruhan, sehingga memberikan verifikasi yang andal atas kemampuan lini produksi untuk aplikasi manufaktur praktis.
Dalam proyek saluran transmisi Tegangan Ultra Tinggi (UHV), di mana menara transmisi harus tahan terhadap kondisi lingkungan yang parah dan beban struktural yang besar, jalur produksi ini memainkan peran penting dalam pembuatan komponen baja sudut yang membentuk kerangka penahan beban utama menara. Alat ini melakukan pengeboran dan pelubangan presisi tinggi pada komponen yang digunakan untuk badan menara, lengan silang, dan rakitan struktural penting lainnya, memastikan lokasi lubang yang akurat, kualitas sambungan yang dapat diandalkan, dan presisi perakitan yang unggul. Dengan meningkatkan integritas struktural, keselamatan operasional, dan daya tahan jangka panjang, peralatan ini memberikan dukungan manufaktur yang andal untuk infrastruktur transmisi daya modern dan proyek fabrikasi menara skala besar.
