2200/4300KN Cutting Force JNC Series CNC Punching Marking And Cutting Machine Untuk Sudut
Pengantar Produk:

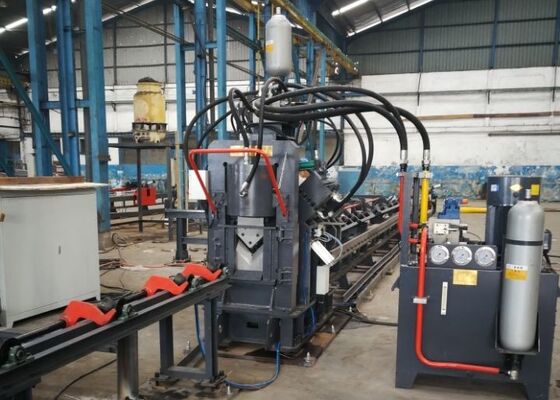

Jalur produksi baja sudut CNC berkecepatan tinggi seri JNC untuk tusukan, penandaan, dan pemotongan terutama terdiri dari unit tusukan, unit penandaan, unit pemotongan, sistem conveyor transversal,konveyor beban berputar, Input Conveyor, Discharge Conveyor, CNC Feeding Carriage, sistem hidrolik, sistem kontrol listrik, sistem pneumatik, dan komponen tambahan lainnya.Garis produksi ini secara khusus dikembangkan untuk pemrosesan otomatis baja sudut dalam aplikasi manufaktur menara transmisiSeluruh alur kerja sepenuhnya dikendalikan CNC, menawarkan operasi sederhana dan memungkinkan otomatis, presisi tinggi, multi-spesifikasi, dan produksi skala besar.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50x50x4~ |
| 200x200x20 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Kekuatan pemotongan (kN) |
2200/4300 |
| Max. panjang kosong (m) |
14 |
| Max. panjang dari selesai (m) |
12 |
| Punch per sisi |
3 |
| Kelompok huruf penanda |
4 |
| Jumlah huruf per kelompok |
18 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau ganda atau pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan maksimum (m/menit) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan(m) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:

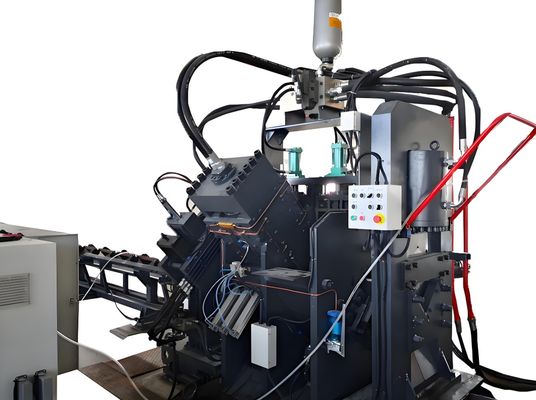

1Mesin penumbuk baja sudut CNC dilengkapi dengan dua atau tiga modul penumbuk, masing-masing mampu memasang tiga diameter penumbuk yang berbeda.Unit tusukan secara tepat dikendalikan melalui pemrograman CNC (NC) untuk menyesuaikan posisi lubang dengan akurat. Sistem ini mendukung perforasi lubang bulat dan oval. pemakanan kecepatan tinggi dan perforasi secara signifikan meningkatkan efisiensi produksi. untuk baja sudut 50×50×4 mm,Kapasitas pengolahan mencapai sekitar 9~10 ton per shift 8 jam.
2. Unit penandaan dirancang dengan struktur yang tertutup sepenuhnya, kekakuan tinggi. Ini mencakup empat kelompok karakter jenis kaset yang dapat dipilih melalui pemrograman, dengan posisi penandaan yang dapat disesuaikan.Selain itu, sistem penandaan disk putar dengan 10 baris tersedia, memungkinkan pemilihan karakter otomatis tanpa intervensi manual, sangat meningkatkan efisiensi penandaan.
3. Unit pemotong mengadopsi desain pemotong pisau tunggal yang ditandai dengan kekuatan pemotongan dan stabilitas yang tinggi..Rumah pisau memiliki struktur pintu terbuka, yang memungkinkan penggantian pisau yang cepat, aman, dan nyaman.

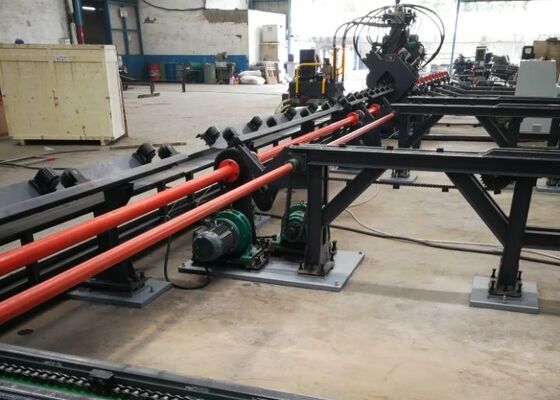

4Meja makan horizontal mengangkut baja sudut ke rak pemuatan berputar, yang digerakkan oleh motor-reducer.Hal ini memastikan posisi stabil dari bahan pada konveyor pakan untuk pengolahan selanjutnya.
5. workpieces dengan aman diikat dan diangkut oleh sebuah gerbong CNC makan dengan akurasi posisi yang tinggi. gerbong didorong oleh servo motor dengan umpan balik encoder fotoelektrik,beroperasi di bawah sistem kontrol loop tertutup untuk memastikan pakan dan posisi yang tepat.
6Sistem hidraulik menyediakan kekuatan pendorong untuk operasi menyumbat, menandai, dan mencukur.Saluran pipa hidrolik menggunakan sambungan jenis ferrule untuk memastikan kinerja bebas kebocoran dan pemeliharaan yang mudahBlok katup hidraulik utama disediakan oleh merek Atos yang diakui secara internasional, memastikan operasi sistem yang stabil dan andal.
7Sistem pendingin hidrolik mendukung berbagai konfigurasi, termasuk pendingin air, pendingin udara, dan pendingin minyak.Pelanggan dapat memilih metode pendinginan yang tepat berdasarkan kondisi kerja tertentu dan persyaratan operasi.
8Sistem kontrol terdiri dari komputer industri, pengontrol PLC, servo motor, dan perangkat sensor eksternal.setelah itu sistem secara otomatis menghasilkan program pemesinan. Ini juga mendukung DXF, NC, dan format file CAD lainnya. Antarmuka HMI intuitif dan user-friendly, menawarkan fungsi seperti tampilan workpiece grafis, penyimpanan data berkapasitas besar,Visualisasi posisi, dan diagnostik alarm kesalahan.
Sampel benda kerja ini mewakili spesifikasi standar dan skenario pengolahan khas dalam industri menara baja sudut.kualitas pengolahan, dan presisi manufaktur, memberikan referensi praktis untuk menilai kinerja peralatan dan kesesuaian untuk persyaratan produksi tertentu,Dengan demikian mendukung pengambilan keputusan yang terinformasi dan berbasis data.
Dalam konstruksi jalur transmisi tegangan ultra-tinggi (UHV), di mana menara harus menahan kondisi cuaca ekstrem dan beban struktural yang berat,peralatan ini memainkan peran penting dalam pengolahan komponen baja sudut yang membentuk kerangka struktural utama menara transmisiHal ini melakukan operasi pengeboran dan tusukan efisiensi tinggi pada baja sudut yang digunakan dalam tubuh menara, lengan silang dan anggota struktural penting lainnya,memastikan dimensi yang akurat dan kinerja sendi yang dapat diandalkan, sehingga menjaga stabilitas struktural keseluruhan dan integritas menara.
