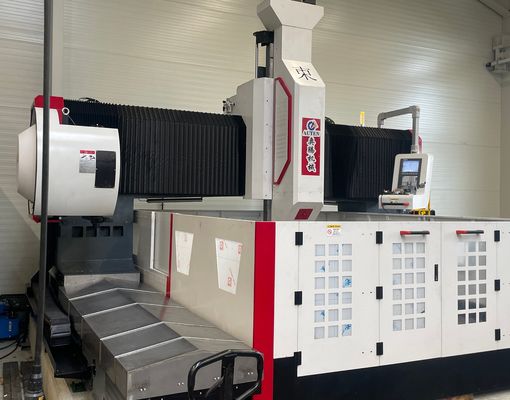

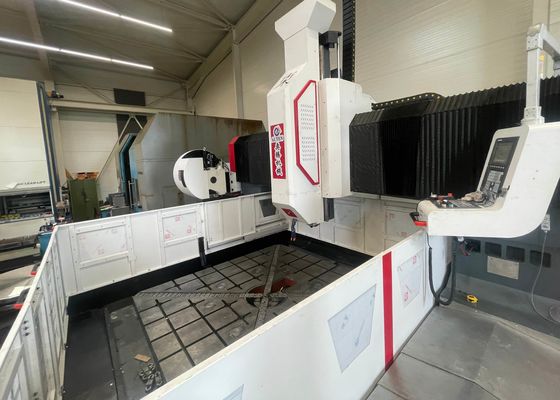

Mesin Bor CNC Kecepatan Tinggi Ukuran Benda Kerja 2000x2000mm Untuk Pelat Dan Lembaran Tabung
Aplikasi:
Mesin pengeboran dan penggilingan pelat tipe gantry CNC banyak digunakan untuk pemesinan presisi lembaran tabung, flensa, bantalan, penukar panas, dan komponen struktural lainnya dalam industri seperti pemrosesan petrokimia, pembangkit listrik tenaga nuklir, energi angin, manufaktur boiler, dan fabrikasi struktur baja. Mendukung pengeboran berkecepatan tinggi menggunakan perkakas karbida dengan pendingin internal, serta pengeboran putar berkecepatan tinggi dengan sistem pendingin eksternal. Peralatan ini mengintegrasikan beberapa fungsi pemesinan, termasuk pengeboran, chamfering, penyadapan, penggilingan, dan pengeboran. Kepala sudut kanan otomatis opsional dapat dipasang untuk memungkinkan operasi pengeboran samping, penyadapan, dan penggilingan.
Spesifikasi:
| Model |
PhD2020 |
| Ukuran benda kerja |
PxL (mm) |
2000x2000 |
| Lebar T-slot Meja Kerja (mm) |
28 |
| Kepala kekuatan pengeboran |
Jumlah. |
1 |
| Spindel lancip |
BT50 |
| Maks. diameter pengeboran (mm) |
Φ80 |
| Maks. ketebalan (mm) |
≤250 |
| Diameter penyadapan |
M3-M30 |
| Kecepatan spindel (r/mnt) |
30~3000 |
| Daya motor spindel servo (kW) |
22/30 |
| Gerakan lateral power head (sumbu X) |
Maks. goresan horizontal (mm) |
2000 |
| Kecepatan gerakan lateral (r/mnt) |
0~8 |
| Tenaga motor servo untuk gerakan lateral (kW) |
2.4 |
| Gerakan memanjang gantri (sumbu Y) |
Maks. langkah umpan (mm) |
2000 |
| Kecepatan pergerakan umpan (m/mnt) |
0~8 |
| Umpan daya motor servo (kW) |
2.4 |
| Gerakan pengumpanan ram vertikal (sumbu Z) |
Maks. pukulan (mm) |
800 |
| Kecepatan bergerak (m/mnt) |
0~8 |
| Daya motor servo (kW) |
2.4 |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Akurasi posisi pengulangan tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistem kelistrikan |
sistem CNC |
FAGOR/ KND/ GSK |
| Pengubah alat |
Jenis disk (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
5.3x3.8x2.7 |
Fitur produk
1. Peralatan terdiri dari alas mesin, unit geser memanjang, struktur gantry, geser melintang, mekanisme pengumpanan vertikal, kepala spindel pengeboran dan penggilingan, meja kerja, sistem pendingin, sistem evakuasi chip otomatis, sistem pelumasan terpusat, sistem pneumatik, sistem kendali kelistrikan, dan rakitan bantu lainnya.
2. Unit spindel geser yang digerakkan servo mampu melakukan operasi pengeboran, reaming, penyadapan, chamfering, dan penggilingan alur. Ia dapat beroperasi secara mandiri atau berkoordinasi dengan sumbu lainnya. Spindel ini mengadopsi spindel lancip BT50 buatan Taiwan berpresisi tinggi dengan pasokan cairan pendingin internal dan sistem pelepasan alat otomatis pegas kupu-kupu. Penggantian alat dilakukan melalui mekanisme pelonggaran hidraulik, yang memungkinkan peralihan yang cepat dan nyaman antara alat pengeboran dan penggilingan.

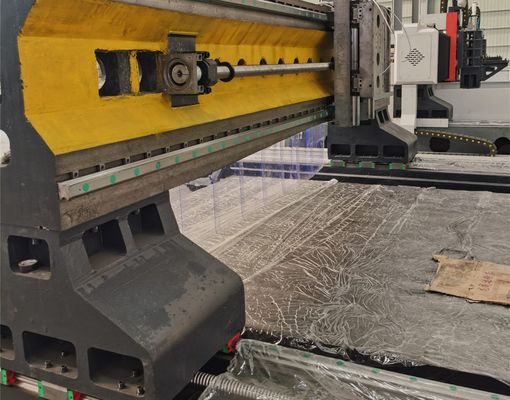

3. Mesin ini mengadopsi panduan linier presisi tinggi untuk memastikan gerakan yang halus, stabil, dan akurat. Motor servo AC menggerakkan sabuk sinkron dan sistem sekrup bola presisi, menjamin akurasi posisi dan kemampuan pengulangan yang sangat baik.
4. Rangka mesin dan gantry dibuat dari besi cor bermutu tinggi atau struktur pelat baja yang dilas. Komponen-komponen ini menjalani proses anil pelepas tegangan suhu tinggi sebelum pemesinan, diikuti dengan proses anil sekunder setelah semi-finishing. Pemesinan presisi akhir memastikan kekakuan struktural yang tinggi, stabilitas jangka panjang, dan akurasi yang konsisten.
Mesin pengeboran dan penggilingan pelat gantri CNC adalah solusi industri berkinerja tinggi yang dirancang untuk pemesinan presisi komponen tipe pelat dan bagian struktural. Sangat cocok untuk memproses flensa, cakram, cincin, dan pelat datar, asalkan ketebalan material berada dalam rentang pemesinan efektif mesin.
Di bengkel fabrikasi struktur baja, peralatan ini melakukan pengeboran dan penggilingan pelat struktural dan komponen sambungan dengan presisi tinggi, memastikan perakitan kerangka baja yang andal. Dalam industri tenaga angin, bahan ini banyak digunakan untuk pemesinan menara turbin angin dan komponen flensa, memastikan integritas struktural dalam kondisi pengoperasian yang sulit seperti angin kencang dan variasi suhu. Dalam aplikasi konstruksi jembatan, digunakan untuk pemesinan balok penopang jembatan dan elemen pendukung, menghasilkan sambungan yang tahan lama dan stabil yang mampu menopang beban dinamis jangka panjang sepanjang masa pakai struktur.
