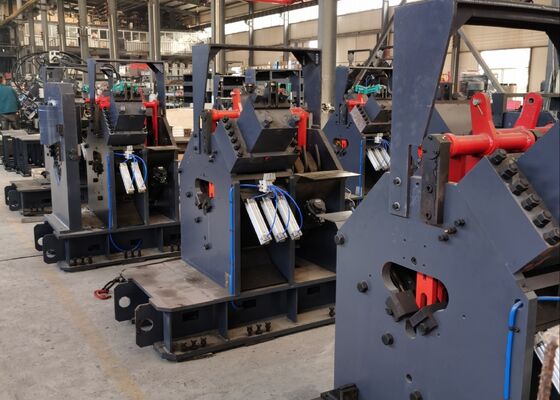

Dengan Menandai Fungsi Pemotongan Garis Mesin Punching Sudut Cnc Digunakan Untuk Menara Komunikasi Tenaga
Industri yang Berlaku:
Mesin ini adalah perangkat khusus yang dirancang khusus untuk melakukan operasi pelubangan, penandaan, dan pemotongan baja sudut. Hal ini secara khusus dirancang untuk memenuhi persyaratan pemrosesan inti industri menara baja sudut, memastikan penanganan komponen baja sudut yang penting untuk pembuatan menara secara tepat dan efisien.
Spesifikasi:
| Fungsi |
Meninju, menandai, memotong |
| Ukuran sudut (mm) |
∟40×40×3～∟140×140×12 |
| Maks. panjang kosong (m) |
12 |
| Maks. panjang selesai (m) |
10 |
| Maks. Meninju (dia. х thi.) (mm) |
Φ26×12 (Bahan: Q345 510N/mm2) |
| Pukulan per sisi |
2 |
| Kekuatan pukulan (kN) |
630 |
| Kekuatan penandaan (kN) |
630 |
|
Gaya potong (kN)
|
1800 |
| Kelompok Menandai huruf |
4 |
| Jumlah huruf per grup |
12 |
| Dimensi huruf (mm) |
14×10×19 |
| Modus pemotongan |
Pemotongan pisau tunggal |
| sumbu CNC |
3 |
| Kecepatan makan sudut (m/mnt) |
80 |
| Metode pendinginan sistem hidrolik |
Pendinginan air |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Masukan melalui keyboard dan antarmuka USB |
| Dimensi (mm) |
28000×6500×2200 |
Komposisi Produk:
Peralatan ini terutama terdiri dari sistem pengangkutan melintang, unit pemuatan putar, konveyor pengumpanan material, gerbong pengumpan CNC, modul pelubang, modul penandaan, modul pemotongan, konveyor pelepasan, bersama dengan sistem hidrolik, sistem kontrol kelistrikan, sistem pneumatik, dan rakitan bantu lainnya.
Fitur Produk:
1. Peralatan ini mengintegrasikan teknologi kontrol CNC canggih dengan pengumpanan berbasis servo, memastikan efisiensi produksi yang luar biasa dan akurasi pemesinan yang tinggi secara konsisten. Komponen hidrolik, pneumatik, dan listrik yang penting dipasok oleh merek terkenal internasional, memberikan keandalan, daya tahan, dan stabilitas operasional jangka panjang yang unggul.
2. Tiga rakitan punch-and-die dipasang di setiap sisi alat berat, memungkinkan tiga diameter punch berbeda diakomodasi secara bersamaan. Dikendalikan oleh sistem PLC, rakitan cetakan bergerak secara serempak untuk secara otomatis menyesuaikan posisi referensi pelubangan, meningkatkan fleksibilitas pemesinan dan efisiensi produksi.
3. Komputer industri dilengkapi dengan antarmuka manusia-mesin bilingual Cina-Inggris, menawarkan pengoperasian intuitif dan tampilan grafis benda kerja secara real-time. Pemrograman disederhanakan melalui kompatibilitas langsung dengan data yang dihasilkan oleh perangkat lunak CAD nesting dan lofting. Operator hanya perlu memasukkan dimensi benda kerja, diameter lubang, koordinat referensi, dan jumlah produksi untuk menghasilkan program pemesinan secara otomatis.
4. Kereta pengumpan CNC digerakkan oleh motor servo presisi dan dilengkapi encoder fotolistrik untuk umpan balik posisi berkelanjutan. Sistem kontrol loop tertutup memastikan penentuan posisi yang sangat akurat, kinerja pengumpanan yang stabil, dan kualitas pemesinan yang konsisten di seluruh proses produksi.
5. Operasi pelubangan, penandaan, dan pemotongan sepenuhnya otomatis. Komponen baja sudut yang sudah jadi secara otomatis dibuang melalui mekanisme pergantian pneumatik, meminimalkan penanganan manual, mengurangi intensitas tenaga kerja, dan meningkatkan efisiensi produksi secara signifikan.
6. Sistem kendali terdiri dari komputer industri, pengontrol CNC, unit penggerak servo, pengontrol PLC, dan perangkat penginderaan eksternal. Operasi pemesinan dimulai hanya dengan memasukkan parameter benda kerja yang diperlukan. Selain itu, program pemesinan dapat disimpan, diambil, ditampilkan, dan dikirim sesuai dengan nomor identifikasi benda kerja, sehingga memungkinkan penjadwalan dan manajemen produksi yang efisien.

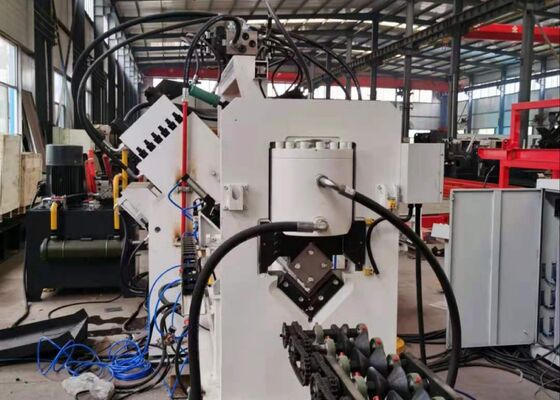

7. Modul penandaan mengadopsi konstruksi rangka tertutup sepenuhnya, memberikan kekakuan dan stabilitas struktural yang luar biasa. Rakitan kaset empat karakter dipasang pada kepala penanda dan dipilih secara otomatis melalui kontrol program. Posisi referensi penandaan dapat dikonfigurasi secara bebas untuk memenuhi persyaratan pemrosesan yang berbeda. Silinder pelubang, penandaan, dan pemotongan memiliki kapasitas yang lebih besar, sedangkan feeding car CNC yang ditingkatkan dan mekanisme penjepitan yang diperkuat memberikan peningkatan kekakuan struktural, stabilitas operasional, dan keandalan permesinan.
Benda kerja demonstrasi ini mewakili spesifikasi umum dan aplikasi pemrosesan umum dalam industri fabrikasi menara baja sudut. Mereka memberi pelanggan, personel teknis, dan inspektur sarana praktis untuk mengevaluasi akurasi pemesinan, kualitas pemrosesan, dan pengerjaan manufaktur, yang berfungsi sebagai tolok ukur yang andal untuk menilai kinerja peralatan dan kesesuaiannya untuk aplikasi produksi tertentu.

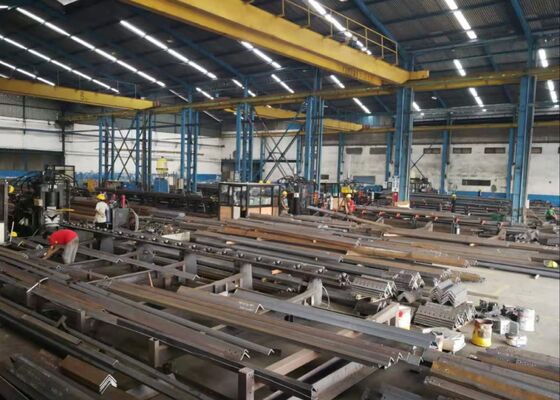

Dalam proyek transmisi listrik bertegangan sangat tinggi (UHV), di mana menara transmisi terkena kondisi lingkungan ekstrem dan pembebanan struktural yang besar, peralatan ini memainkan peran yang sangat diperlukan dalam pengerjaan bagian baja sudut yang merupakan kerangka penahan beban utama menara. Alat ini melakukan operasi pelubangan dan pengeboran dengan presisi tinggi pada komponen baja sudut yang digunakan pada badan menara, lengan silang, dan bagian struktural penting lainnya, memastikan keakuratan dimensi yang presisi dan kinerja sambungan yang dapat diandalkan. Hasilnya, peralatan tersebut memberikan kontribusi yang signifikan terhadap integritas struktural, keselamatan operasional, dan keandalan layanan jangka panjang menara transmisi sepanjang umur operasionalnya.
