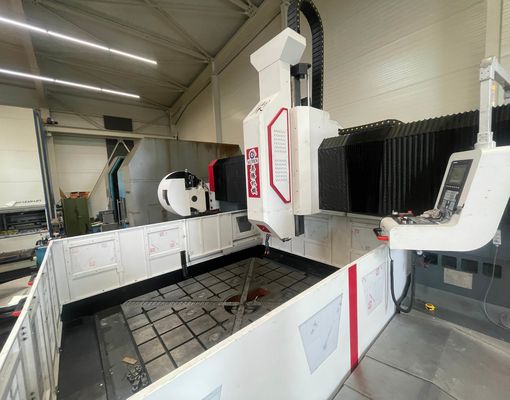

Model PHD3030 Mesin Pengeboran Plat CNC Berkecepatan Tinggi Untuk Plat Dan Lembar Tabung
Aplikasi:
Cocok untuk pengeboran, chamfering, tapping, dan penggilingan operasi pada jenis lembaran kerja dan komponen baja struktural.
Mesin ini dirancang khusus untuk pengolahan flange, disk, cincin, lembaran tabung, dan komponen pelat efisiensi tinggi dalam kapasitas pengolahannya yang ditentukan.Ini mampu menghasilkan baik melalui lubang dan lubang buta pada bahan tunggal serta komposit workpiecesDilengkapi dengan sistem pemesinan yang sepenuhnya dikendalikan oleh CNC, peralatan ini memberikan operasi yang intuitif, otomatisasi tinggi, akurasi pemesinan yang luar biasa, dan fleksibilitas yang luar biasa untuk kedua campuran tinggi,produksi bervolume kecil dan aplikasi manufaktur skala besar.
Spesifikasi:
| Model |
PHD3030 |
| Ukuran benda kerja |
LxW (mm) |
3000x3000 |
| Lebar T-slot Workbench (mm) |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 atau 2 |
| Spindle taper |
BT1Pengadaan |
| Diameter pengeboran maksimum (mm) |
Φ90 |
| Ketebalan maksimum (mm) |
≤ 300 |
| Diameter taping |
M3-M36 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
22/30/37 |
| Gerakan lateral kepala penggerak (sumbu X) |
Maks. tegangan horizontal (mm) |
3000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
| Daya servo motor untuk gerakan lateral (kW) |
3.6 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut masuk (mm) |
3000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
| Kekuatan servo motor pakan (kW) |
3.6 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
1000 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
| Kekuatan servo motor (kW) |
3.6 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
6.6x4.9x2.9 |
Struktur mesin:
Mesin mengadopsi konstruksi tempat tidur besi cor yang kuat, terutama terdiri dari meja kerja, gantry perjalanan, saddle slide bergerak, kepala pengeboran dan penggilingan, sistem pelumasan otomatis,kandang pelindung, sistem pendingin sirkulasi, sistem kontrol CNC, dan sistem kontrol listrik. mesin menggunakan panduan rolling linear presisi untuk dukungan dan panduan,dengan sistem transmisi sekrup bola presisi tinggi, memastikan akurasi posisi yang unggul dan pengulangan yang sangat baik di seluruh proses pemesinan.
1- Meja kerja:
The worktable is manufactured from premium-grade gray cast iron (HT250) and undergoes secondary stress-relief heat treatment followed by precision machining to ensure excellent metallurgical integrity and long-term dimensional stabilityStruktur meja kerja cor memberikan kekakuan yang luar biasa dan kapasitas beban untuk aplikasi pemesinan yang menuntut.
2. Gantry bergerak:
Gerbang perjalanan terbuat dari besi cor abu-abu berkualitas tinggi (HT250), memberikan kekakuan struktural yang luar biasa dan ketahanan getaran.Bagian depan gerbang dilengkapi dengan dua panduan rolling linear tugas ultra-berat, sebuah perlengkapan sekrup bola presisi, dan sistem servo drive berkinerja tinggi, membentuk mekanisme gerak sumbu Y mesin.Kepala kekuatan pengeboran dan penggilingan dipasang langsung pada gerobak geser bergerakPerjalanan gantry dicapai melalui transmisi sekrup bola servo-driven melalui kopling presisi, memastikan gerakan yang mulus, akurasi posisi yang tinggi, dan kinerja mesin yang dapat diandalkan.
Mesin ini dikembangkan khusus untuk pengeboran flange, disk, cincin, lembaran tabung, dan lembaran kerja yang produktif dalam kapasitas pengolahannya yang efektif.Hal ini mampu mesin baik melalui lubang dan lubang buta dalam bahan tunggal dan komposit workpiecesProses pemesinan yang sepenuhnya dikendalikan CNC memberikan operasi yang nyaman, tingkat otomatisasi yang tinggi, presisi pemesinan yang luar biasa, dan fleksibilitas produksi yang sangat baik,membuatnya cocok untuk manufaktur yang beragam dan produksi industri bervolume tinggi.
Bagian kerja demonstrasi ini mewakili berbagai spesifikasi standar dan aplikasi pemesinan khas.Mereka memungkinkan pelanggan dan personil teknis untuk secara langsung mengevaluasi kualitas mesin, presisi dimensi, dan permukaan, memberikan referensi praktis untuk menilai kemampuan pemrosesan mesin, kinerja operasi,dan kesesuaian untuk persyaratan manufaktur khusus.
