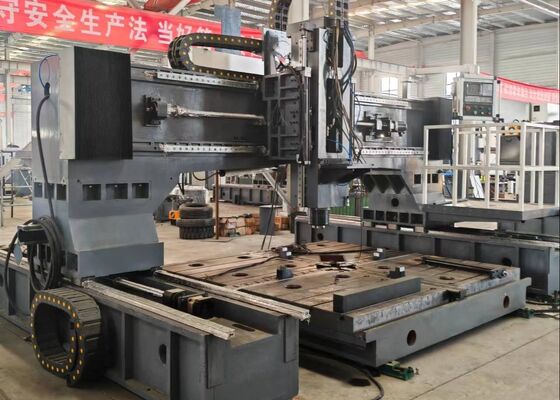

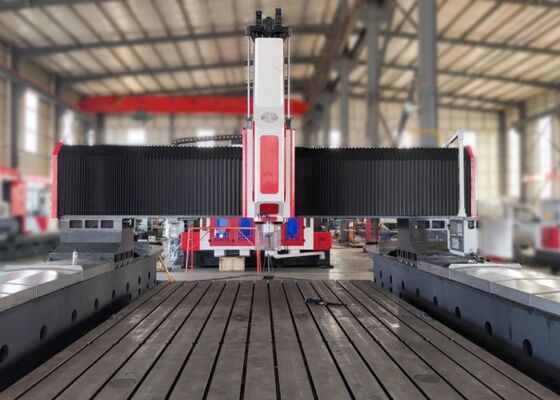

Model PHD4080 Mesin Penggilingan Pengeboran CNC Bergerak Tipe Gantry Digunakan Untuk Penukar Panas
Pengenalan Produk:
Peralatan ini adalah mesin pengeboran dan penggilingan berkecepatan tinggi CNC bergerak tipe gantry yang dirancang khusus untuk operasi pengeboran, penyadapan, dan penggilingan pada pelat baja, flensa, penukar panas, lembaran tabung, cincin slewing, dan komponen serupa. Sistem ini menggunakan teknologi pengeboran karbida berkecepatan tinggi dengan penyaluran cairan pendingin internal dan dilengkapi dengan platform kontrol bus KND atau CNC. Produk ini menawarkan pengoperasian yang mudah digunakan, otomatisasi tingkat tinggi, akurasi pemesinan yang unggul, dan fleksibilitas luar biasa untuk produksi volume kecil dan menengah yang melibatkan beragam benda kerja.
Konfigurasi produk:
| Model |
PHD4080 |
| Ukuran benda kerja |
PxL (mm) |
4000x8000 |
| Lebar T-slot Meja Kerja (mm) |
28 |
| Kepala kekuatan pengeboran |
Jumlah. |
1 atau 2 |
| Spindel lancip |
BT50 |
| Maks. diameter pengeboran (mm) |
Φ90 |
| Maks. ketebalan (mm) |
≤300 |
| Diameter penyadapan |
M3-M36 |
| Kecepatan spindel (r/mnt) |
30~3000 |
| Daya motor spindel servo (kW) |
30/22/37 |
| Gerakan lateral power head (sumbu X) |
Maks. goresan horizontal (mm) |
4000 |
| Kecepatan gerakan lateral (r/mnt) |
0~6 |
| Tenaga motor servo untuk gerakan lateral (kW) |
3.6 |
| Gerakan memanjang gantri (sumbu Y) |
Maks. langkah umpan (mm) |
8000 |
| Kecepatan pergerakan umpan (m/mnt) |
0~6 |
| Umpan daya motor servo (kW) |
3.6/5.5 |
| Gerakan pengumpanan ram vertikal (sumbu Z) |
Maks. pukulan (mm) |
1400 |
| Kecepatan bergerak (m/mnt) |
0~4 |
| Daya motor servo (kW) |
3.6 |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Akurasi posisi pengulangan tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistem kelistrikan |
sistem CNC |
FAGOR/ KND/ GSK |
| Pengubah alat |
Jenis disk (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
13x6.9x6.2 |
Fitur produk
1. Mesin ini terutama terdiri dari tempat tidur mesin, meja kerja, gantri bergerak, kepala daya pengeboran dan penggilingan tipe ram vertikal, sistem hidrolik, sistem pneumatik, sistem pendingin, sistem pelumasan terpusat, sistem kontrol kelistrikan, dan sistem pengangkutan chip otomatis.
2. Meja kerja dan gantri dirancang sebagai unit struktural independen, dengan gantri berjalan di sepanjang basis mesin ganda. Konfigurasi ini secara signifikan meningkatkan kekakuan pemesinan, stabilitas operasional, akurasi posisi, dan kapasitas pengangkutan beban.
3. Meja kerja dibuat dari besi cor kelabu berkualitas premium, memberikan kekuatan struktural yang luar biasa, ketahanan aus, dan daya tahan operasional jangka panjang.
Tempat tidur mesin dan meja kerja keduanya dibuat dari besi cor abu-abu HT300 berkekuatan tinggi dan mengalami perlakuan temper pelepas stres ganda. Untuk meminimalkan resonansi getaran selama operasi pengeboran dan memperpanjang masa pakai alat pemotong karbida, alat berat ini mengadopsi desain struktur alas dan meja kerja terpisah, memastikan kinerja dinamis dan akurasi pemesinan yang unggul.
1. Sistem evakuasi chip otomatis dan resirkulasi cairan pendingin yang terintegrasi secara efektif meminimalkan waktu non-produktif sekaligus mengurangi beban kerja operator. Pengoperasian rutin hanya memerlukan pemuatan, pembongkaran, dan penggantian pahat benda kerja.
2. Mesin ini dilengkapi dengan spindel presisi BT50 buatan Taiwan yang dilengkapi fungsi pendingin internal dan kompatibilitas dengan alat pengeboran karbida. Silinder penggantian alat pneumatik memungkinkan penggantian alat dengan cepat dan nyaman. Motor spindel berdaya tinggi digerakkan melalui sistem transmisi sabuk sinkron yang dikontrol servo, memberikan rentang kecepatan yang luas, keluaran torsi yang stabil, dan kinerja pemesinan yang sangat baik.
3. Mesin pengeboran dan penggilingan CNC ini dikembangkan secara khusus sesuai dengan karakteristik dan persyaratan presisi benda kerja industri. Desain strukturalnya yang ringkas dan fleksibel memastikan efisiensi pemesinan yang optimal. Baik memproses pola lubang melingkar atau pengaturan lubang linier, sistem ini memberikan hasil pemesinan yang akurat dan efisien, sehingga memberikan solusi manufaktur yang sangat ekonomis dan produktif.

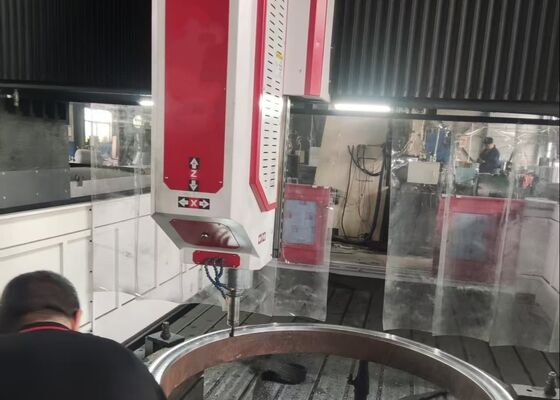

Mesin pengeboran dan penggilingan pelat gantri CNC adalah sistem permesinan industri tugas berat yang dirancang untuk pemrosesan komponen tipe pelat dan elemen struktural dengan presisi tinggi. Hal ini sangat cocok untuk pemesinan flensa, cakram, cincin, pelat datar, dan benda kerja serupa, asalkan ketebalan material berada dalam kapasitas pemesinan yang ditentukan mesin.
Di fasilitas fabrikasi struktur baja, mesin ini melakukan operasi pengeboran dan penggilingan presisi pada pelat struktural dan komponen sambungan, sehingga memberikan dasar yang andal untuk perakitan kerangka baja. Dalam industri energi angin, perusahaan ini menghasilkan pemesinan menara turbin angin dan komponen flensa dengan akurasi tinggi, memastikan kinerja struktural yang dapat diandalkan dalam kondisi lingkungan yang menuntut, termasuk beban angin yang tinggi dan fluktuasi suhu. Dalam aplikasi rekayasa jembatan, peralatan ini digunakan untuk pemesinan balok penopang jembatan, pelat sambungan, dan struktur pendukung, sehingga menghasilkan sambungan yang tahan lama dan andal yang mampu menahan kondisi pembebanan dinamis sepanjang masa pakai jembatan.
