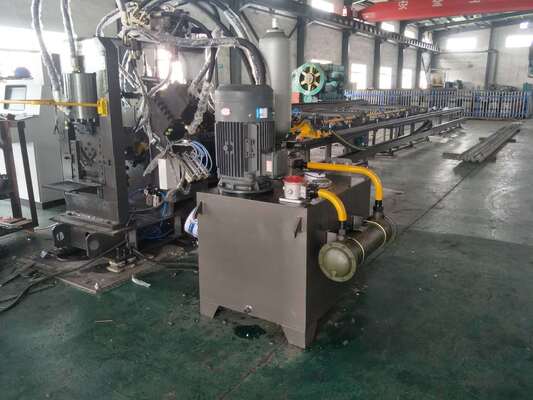

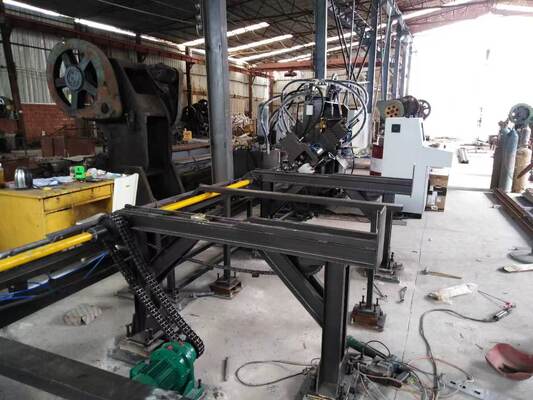

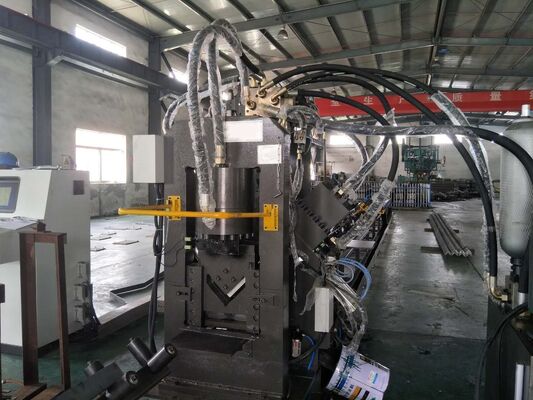

Jalur Pemrosesan Punching Baja CNC 3-In-1 Untuk Baja Sudut Baja Saluran Batang Datar 3 Pukulan Per Sisi
Pengenalan Produk:
Ini dirancang untuk operasi pelubangan, penandaan, dan pemotongan pada bagian baja sudut, baja datar, dan baja saluran. Peralatan ini banyak digunakan dalam produksi perlengkapan menara transmisi, termasuk lengan silang, klem, pelat sambungan lima lubang, ring datar, dan braket penyangga. Dengan mengintegrasikan proses pelubangan, penandaan, dan pemotongan ke dalam satu siklus produksi, alat berat ini menghilangkan kebutuhan akan beberapa operasi mandiri. Mesin ini menawarkan presisi pemesinan yang tinggi, produktivitas luar biasa, pengoperasian sederhana, dan dapat dikelola secara efisien oleh satu operator dengan persyaratan pelatihan minimal.
Parameter produk:
| Model |
JBC1010 |
| Fungsi |
Meninju, menandai, mencukur |
| Ukuran sudut (mm) |
40х40х3～100х100х8 (lubang berlubang)
40х40х3～100х100х10 (lubang bundar)
|
| Ukuran baja datar (mm) |
40x3~140x10 |
| Baja saluran (mm) |
80x5~140x8 |
| Maks. diameter lubang (mm) |
Φ22х50 (lubang berlubang), Φ26 (lubang bundar) |
| Kekuatan pukulan (kN) |
800 |
| Kekuatan penandaan (kN) |
630 |
| Gaya potong (kN) |
1250 |
| Maks. panjang kosong (m) |
9 |
| Maks. panjang selesai (m) |
9 |
| Pukulan per sisi |
3 |
| Kelompok Menandai huruf |
4 |
| Dimensi huruf (mm) |
14×10×19 |
| sumbu CNC |
3 |
| Modus pemotongan |
Pemotongan pisau tunggal |
| Kecepatan makan sudut (m/mnt) |
80 |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Tampilan kesalahan waktu nyata |
| Mode pemrograman |
Masukan melalui keyboard, antarmuka RS232,Floppy disk dan antarmuka USB
|
Fitur Produk:
1. Mesin ini terutama terdiri dari sistem pengangkutan melintang, mekanisme pemuatan putar, konveyor pengumpan, gerbong pengumpan CNC, stasiun pelubang, stasiun penandaan, stasiun pemotongan, konveyor pelepasan, serta sistem hidrolik, kelistrikan, dan pneumatik.
2. Peralatan ini mengadopsi teknologi kontrol CNC canggih yang dikombinasikan dengan pengumpanan berbasis servo, memastikan efisiensi produksi yang tinggi dan akurasi pemesinan yang andal. Komponen hidrolik, pneumatik, dan kelistrikan utama bersumber dari produsen yang diakui secara internasional untuk menjamin stabilitas operasional jangka panjang.
3. Semua kabel transmisi sinyal penting, termasuk kabel encoder dan kabel komunikasi PLC, menggunakan kabel pasangan terpilin berpelindung yang diimpor untuk secara efektif mencegah gangguan sinyal dan menjaga akurasi posisi.
4. Komputer kontrol industri dilengkapi antarmuka bilingual Cina-Inggris, menawarkan pengoperasian yang mudah digunakan dan tampilan benda kerja grafis. Pemrogramannya mudah dan mendukung impor langsung data yang dihasilkan oleh perangkat lunak CAD nesting atau lofting. Operator hanya perlu memasukkan dimensi benda kerja, spesifikasi lubang, tanda acuan, dan jumlah produksi.
5. Jalur pemrosesan sudut dilengkapi dengan mekanisme pendukung dan penahan khusus, memungkinkan pemesinan stabil pada bagian baja sudut dengan deformasi signifikan atau profil tidak beraturan.
6. Rakitan pengumpanan depan dan belakang telah ditingkatkan secara komprehensif dengan rel pemandu yang dioptimalkan dan struktur pegas terintegrasi, memberikan stabilitas pengumpanan yang lebih baik dan secara efektif menyelesaikan masalah yang terkait dengan tekanan pegas yang tidak mencukupi selama kemajuan material.
7. Sistem pemantauan diagnostik mandiri terintegrasi disertakan, memungkinkan deteksi kesalahan dengan cepat dan memfasilitasi prosedur pemeliharaan.
8. Mekanisme geser satu bilah menghasilkan permukaan pemotongan yang bersih dan halus sekaligus memaksimalkan pemanfaatan material dan meminimalkan pembentukan sisa.
Peralatan ini dikembangkan untuk pemesinan CNC serbaguna pada komponen baja struktural, termasuk permukaan web baja saluran, flensa baja sudut, dan bagian baja datar, yang juga dapat diproses menjadi profil melengkung atau berbentuk busur. Alat berat ini melakukan beberapa pengoperasian, termasuk penandaan presisi, pelubangan akurat, dan pemotongan berkualitas tinggi, dalam satu pengaturan terintegrasi. Dengan menggabungkan fungsi-fungsi ini, produk ini memastikan fabrikasi komponen baja sudut, baja pipih, dan baja saluran yang efisien dan berpresisi tinggi, menjadikannya solusi ideal untuk komponen struktural khusus, pembuatan prototipe, dan produksi sampel yang memerlukan akurasi dimensi yang konsisten dan kualitas pemrosesan yang unggul.
Peralatan ini digunakan untuk melubangi, menandai, dan memotong komponen baja sudut, baja pipih, dan baja saluran. Hal ini diterapkan secara luas dalam produksi aksesori menara transmisi, termasuk lengan silang, klem pengikat, pelat sambungan lima lubang, bantalan datar, dan alas pendukung, memastikan produksi yang efisien dan kualitas produk yang dapat diandalkan.
