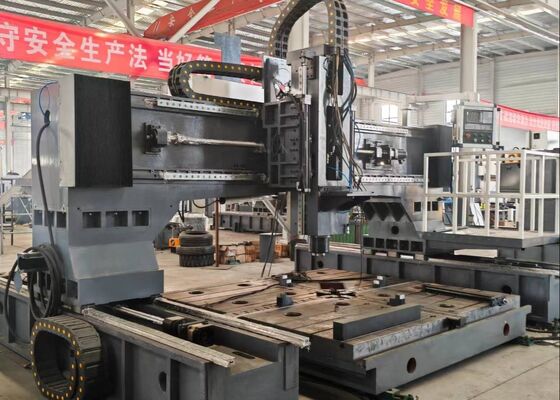

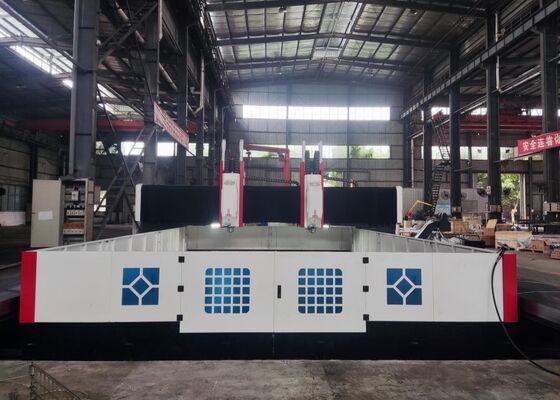

Mesin Pengeboran Dan Penggilingan Kecepatan Tinggi CNC Seluler Tipe Gantry Ukuran Besar Dengan Fungsi Penyadapan
Pengenalan Produk:
Mesin ini adalah sistem pengeboran dan penggilingan berkecepatan tinggi CNC seluler tipe gantry. Ini terutama dikembangkan untuk operasi pengeboran, penyadapan, dan penggilingan pada komponen seperti pelat baja, flensa, penukar panas, lembaran tabung, dan bantalan slewing. Pengeboran karbida berkecepatan tinggi dengan pendinginan internal diadopsi. Mesin ini dikendalikan oleh sistem kontrol bus KND atau CNC, memberikan pengoperasian yang sederhana, otomatisasi tinggi, akurasi pemesinan yang sangat baik, dan kemampuan beradaptasi yang kuat untuk produksi batch kecil hingga menengah dengan beragam jenis benda kerja.
Konfigurasi produk:
| Model |
PHD4080 |
| Ukuran benda kerja |
PxL (mm) |
4000x8000 |
| Lebar T-slot Meja Kerja (mm) |
28 |
| Kepala kekuatan pengeboran |
Jumlah. |
1 atau 2 |
| Spindel lancip |
BT50 |
| Maks. diameter pengeboran (mm) |
Φ90 |
| Maks. ketebalan (mm) |
≤300 |
| Diameter penyadapan |
M3-M36 |
| Kecepatan spindel (r/mnt) |
30~3000 |
| Daya motor spindel servo (kW) |
30/22/37 |
| Gerakan lateral power head (sumbu X) |
Maks. goresan horizontal (mm) |
4000 |
| Kecepatan gerakan lateral (r/mnt) |
0~6 |
| Tenaga motor servo untuk gerakan lateral (kW) |
3.6 |
| Gerakan memanjang gantry (sumbu Y) |
Maks. langkah umpan (mm) |
8000 |
| Kecepatan pergerakan umpan (m/mnt) |
0~6 |
| Umpan daya motor servo (kW) |
3.6/5.5 |
| Gerakan pengumpanan ram vertikal (sumbu Z) |
Maks. pukulan (mm) |
1400 |
| Kecepatan bergerak (m/mnt) |
0~4 |
| Daya motor servo (kW) |
3.6 |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Akurasi posisi pengulangan tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistem kelistrikan |
sistem CNC |
FAGOR/ KND/ GSK |
| Pengubah alat |
Jenis disk (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
13x6.9x6.2 |
Fitur produk
1. Peralatan ini terutama terdiri dari basis mesin, meja kerja, gantry perjalanan, kepala daya pengeboran dan penggilingan tipe ram vertikal, sistem hidrolik, sistem pneumatik, sistem pendingin, sistem pelumasan terpusat, sistem kontrol listrik, dan sistem evakuasi chip otomatis.
2. Dalam seri mesin ini, meja kerja dan gantri disusun secara independen, dengan gantri bergerak sepanjang dua jalur dasar. Konfigurasi ini sangat meningkatkan stabilitas dan presisi pemesinan sekaligus memastikan kinerja penahan beban yang tinggi.
3. Meja kerja dibuat dari besi cor kelabu kelas premium, memastikan kekakuan, daya tahan, dan keandalan operasional jangka panjang yang sangat baik.
Tempat tidur mesin dan meja kerja dibuat dari besi cor kelabu berkekuatan tinggi (HT300) dan menjalani perlakuan panas temper ganda untuk menghilangkan stres. Untuk menghilangkan resonansi getaran selama operasi pengeboran dan memperpanjang masa pakai perkakas karbida, diadopsi desain struktur terpisah antara alas dan meja kerja.
1. Penghapusan chip otomatis terintegrasi dan sistem pendingin sirkulasi secara efektif mengurangi waktu non-produktif dan menurunkan intensitas tenaga kerja operator. Operator hanya diwajibkan melakukan bongkar muat benda kerja serta penggantian alat.
2. Mesin ini dilengkapi dengan spindel presisi tinggi BT50 buatan Taiwan yang memiliki kemampuan pendinginan internal dan kompatibilitas dengan bor karbida. Silinder alat pneumatik disertakan untuk memfasilitasi penggantian alat yang cepat. Motor spindel berdaya tinggi digerakkan melalui transmisi sabuk sinkron yang dikontrol servo, memungkinkan rentang kecepatan yang luas dan keluaran torsi yang stabil.
3. Mesin bor CNC ini dirancang khusus berdasarkan karakteristik benda kerja dan persyaratan presisi. Ini memiliki struktur yang kompak namun fleksibel, memastikan kinerja pemesinan yang optimal. Baik pola lubang berbentuk lingkaran atau linier, sistem menyelesaikan operasi secara efisien dan akurat, sehingga menghasilkan solusi produksi yang sangat hemat biaya.

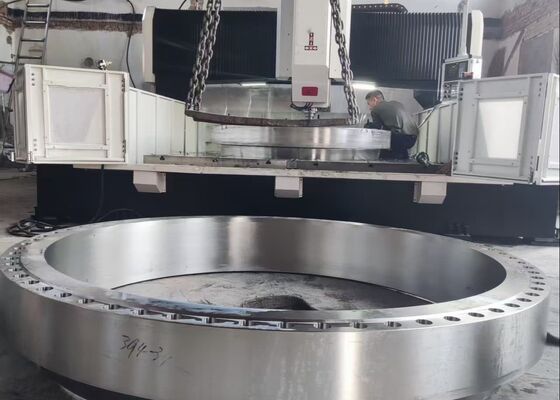

Mesin bor pelat gantri CNC adalah solusi industri tugas berat yang dirancang secara tepat untuk pemesinan komponen tipe pelat dan bagian struktural dengan akurasi tinggi. Ini dioptimalkan untuk memproses benda kerja seperti flensa, cakram, cincin, dan pelat datar, asalkan ketebalan material tetap berada dalam rentang pemesinan efektif alat berat.
Di pabrik fabrikasi struktur baja, mesin bor pelat ini melakukan pengeboran dan penggilingan yang presisi pada pelat struktural dan elemen sambungan, sehingga membentuk fondasi yang andal untuk perakitan rangka baja. Dalam industri tenaga angin, perusahaan ini menghasilkan pemesinan presisi tinggi untuk menara turbin angin dan komponen flensa, sehingga memastikan integritas struktural dalam kondisi lingkungan yang buruk seperti angin kencang dan variasi suhu. Dalam aplikasi konstruksi jembatan, peralatan ini digunakan untuk mengerjakan balok penopang jembatan dan komponen pendukungnya, memastikan sambungan yang kuat dan tahan lama yang mampu menahan beban dinamis sepanjang umur struktur yang panjang.
