Beberapa Metode Pendinginan Jalur Pemrosesan Baja Sudut CNC Dengan Fungsi Penandaan Geser Meninju
Pengenalan Produk:
Lini produksi baja sudut CNC kecepatan tinggi seri JNC mengintegrasikan operasi pelubangan, penandaan, dan pemotongan, yang terdiri dari unit pelubang, unit penanda, unit pemotongan, sistem pengangkutan melintang, sistem pengangkutan putar, konveyor pengumpanan, konveyor pengosongan, troli pengumpanan CNC, sistem hidrolik, sistem kendali kelistrikan, sistem pneumatik, dan komponen tambahan lainnya. Dirancang khusus untuk pemrosesan otomatis baja sudut yang digunakan dalam fabrikasi menara listrik, alur kerja produksi lengkap dikontrol secara terpusat melalui sistem kontrol CNC. Peralatan ini menawarkan pengoperasian yang mudah digunakan dan memungkinkan produksi komponen baja sudut yang sepenuhnya otomatis, presisi tinggi, multi-spesifikasi, dan batch.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50х50х4~200х200х20 |
| Maks. Meninju (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Gaya potong (kN) |
2200/4300 |
| Maks. panjang kosong (m) |
14 |
| Maks. panjang selesai (m) |
12 |
| Pukulan per sisi |
3 |
| Sekelompok huruf penanda |
4 |
| Jumlah huruf per grup |
18 |
| Ukuran karakter (mm) |
14x10x19 |
| sumbu CNC |
3 |
| Modus pemotongan |
Pisau Ganda atau Pisau Tunggal |
| Metode pendinginan |
Pendinginan air/pendingin udara/pendingin minyak |
| Maks. kecepatan makan (m/mnt) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Keseluruhandimensi(M) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan. |
Fitur Produk:
1. Mesin pelubang baja sudut CNC dilengkapi dengan dua hingga tiga stasiun pelubang, masing-masing mampu mengakomodasi tiga spesifikasi diameter pelubang yang berbeda. Semua stasiun pelubangan menggunakan kontrol sepenuhnya yang dapat diprogram CNC untuk memastikan posisi yang konsisten dan tepat selama proses pelubangan. Mesin ini mampu memproses lubang bulat dan berlubang untuk memenuhi berbagai kebutuhan operasional. Dilengkapi mekanisme pengumpanan dan pelubangan berkecepatan tinggi, peralatan ini mencapai peningkatan efisiensi produksi secara substansial. Saat memproses baja siku 50×50×4mm, hasil harian bisa mencapai 9 hingga 10 ton selama shift kerja 8 jam.

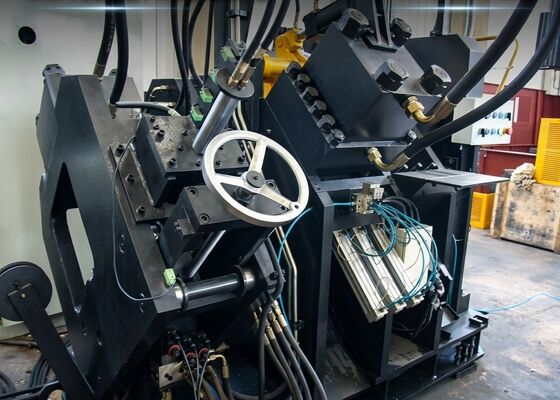

2. Modul penandaan mesin pengolah baja sudut CNC dipasang pada struktur rangka terintegrasi dengan kekakuan tinggi. Sistem penandaan menggabungkan empat rakitan kaset, memungkinkan peralihan otomatis berdasarkan program dan penyesuaian posisi karakter secara menyeluruh. Selain itu, peralatan ini dilengkapi dengan mekanisme penandaan cakram putar 10 stasiun, yang mencapai pemilihan karakter otomatis tanpa intervensi manual, sehingga secara signifikan meningkatkan efisiensi penandaan dan produktivitas secara keseluruhan.
3. Unit pemotongan baja sudut CNC menggunakan konfigurasi geser satu bilah dengan kinerja pemotongan yang unggul. Proses pemotongan menghasilkan nol pemborosan material sekaligus menghasilkan permukaan halus dan akurasi dimensi tinggi. Rakitan blade dirancang dengan struktur pintu akses terbuka, memfasilitasi penggantian blade serta perawatan rutin yang aman, nyaman, dan cepat.
4. Platform pengangkutan melintang menggunakan sistem penggerak motor dan girboks untuk memindahkan benda kerja baja sudut secara andal ke rangka pengangkutan putar. Desain ini memastikan posisi benda kerja yang stabil pada konveyor pengumpanan dan menjamin pengoperasian proses produksi hilir yang berkelanjutan dan tanpa gangguan.
5. Benda kerja dijepit dengan aman dan diangkut secara presisi oleh troli pengumpan CNC untuk menjaga posisi akurat di seluruh prosedur pemesinan. Troli pengumpan ditenagai oleh motor servo berkinerja tinggi dan dilengkapi sistem umpan balik encoder fotolistrik, membentuk sistem kontrol loop tertutup sepenuhnya untuk memastikan pengumpanan dan pemosisian presisi tinggi.

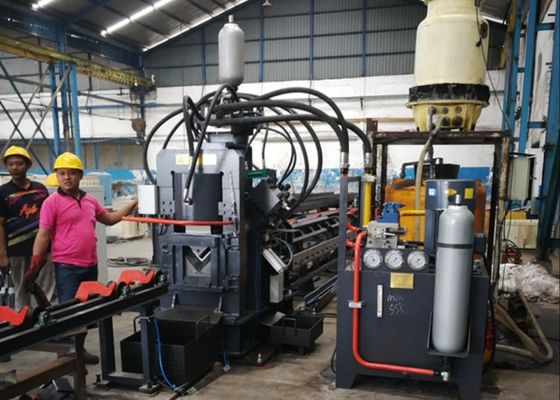

6. Mesin pelubang dan penanda baja sudut CNC menggunakan sistem penggerak hidrolik untuk melakukan operasi pelubangan, penandaan, dan pemotongan. Dilengkapi dengan unit tenaga hidrolik efisiensi tinggi yang terintegrasi dengan akumulator penyimpan energi. Semua saluran hidraulik dilengkapi konektor tipe ferrule, memberikan penyegelan yang andal dan pembongkaran yang mudah untuk pemeliharaan dan penggantian. Blok manifold hidraulik inti dipasok oleh merek Atos yang diakui secara internasional, memastikan pengoperasian yang stabil dan keandalan sistem hidraulik dalam jangka panjang.
7. Unit daya hidraulik mendukung berbagai metode pendinginan, termasuk pendinginan air, pendinginan udara, dan pendinginan pendingin oli. Pelanggan dapat memilih solusi pendinginan yang paling sesuai berdasarkan kondisi produksi aktual di lokasi dan persyaratan operasional.
8. Sistem kendali inti terdiri dari komputer industri, pengontrol PLC, unit penggerak servo, sakelar sensor eksternal, dan komponen penting lainnya. Setelah memasukkan parameter pemesinan, sistem secara otomatis menghasilkan program pemesinan yang sesuai. Ini mendukung format file yang banyak digunakan, termasuk DXF dan NC yang diekspor dari perangkat lunak desain CAD. Komputer industri dilengkapi dengan antarmuka manusia-mesin yang ramah pengguna, memungkinkan pengoperasian intuitif dan pemantauan proses waktu nyata. Sistem ini mengintegrasikan beberapa modul fungsional, termasuk tampilan grafis benda kerja, manajemen data massal, visualisasi status pemosisian, dan pemberitahuan peringatan kesalahan otomatis.
Benda kerja sampel yang diproses sesuai dengan spesifikasi industri arus utama dan persyaratan pemrosesan umum sektor menara baja sudut, memberikan klien demonstrasi yang jelas tentang keakuratan pemesinan peralatan, kualitas pemrosesan, dan kemampuan manufaktur. Sampel ini berfungsi sebagai tolok ukur yang andal untuk mengevaluasi kinerja peralatan dan kemampuan adaptasi produksi, mendukung keputusan investasi yang objektif dan tepat.
Dalam pembangunan saluran transmisi tegangan ultra tinggi (UHV), menara listrik harus tahan terhadap kondisi lingkungan ekstrem dan beban mekanis yang besar. Peralatan pemrosesan kelas profesional ini berfungsi sebagai fasilitas produksi inti untuk pemesinan komponen baja sudut pada struktur menara utama, memberikan solusi pemrosesan yang sangat efisien dan presisi untuk proyek manufaktur menara UHV.
