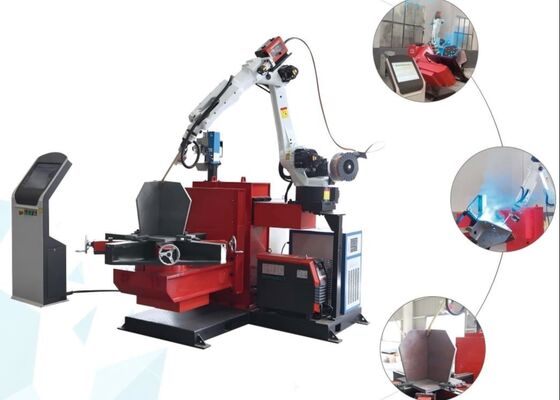

Pengelasan Dasar Menara Transmisi Menggunakan Robot Pengelasan Kaki Menara Cnc 2pcs Meja Kerja
Pengenalan Produk:
Peralatan ini terutama dirancang untuk mengelas dasar menara transmisi. Selain pelat penguat, ia mampu menyelesaikan pengelasan 11 jahitan primer pada bodi utama, satu jahitan untuk keperluan pembersihan, serta pengelasan sudut kepala penyegel.
Parameter Utama:
| Model Peralatan |
TJH1200B |
| Aplikasi Peralatan |
Untuk lapisan las utama kaki menara, las lapisan las tunggal |
| Rentang Pemrosesan (mm) |
300*300*300-1200*1200*1200 |
| Komponen Peralatan |
Robot gantri 5 sumbu dengan pengatur posisi ganda |
| Metode Pemrograman |
Pemrograman lima sumbu, drag-and-drop, pengelasan satu jalur |
| Akurasi Pengelasan (mm) |
±0,5 |
| Jumlah Meja Kerja |
2 buah |
| Kapasitas Beban Meja Kerja (KG) |
1000 |
| Kecepatan Rotasi |
46m/menit |
| Model Mesin Las |
NBC-500R |
| Diameter Kawat Las (mm) |
1.2,1.6 |
| Metode Pendinginan Obor Las |
Pendinginan air |
| Dimensi Mesin Keseluruhan (mm) |
4500*3500*3000 |
Fitur Produk:
1. Pengulangan: Sistem ini menawarkan pengulangan tidak kurang dari ±0,05 mm.
2. Akurasi Jalur: Akurasi trek tidak melebihi ±0,1 mm.
3. Desain Struktural: Robot las busur menampilkan struktur mekanis yang sangat stabil dan andal, dirancang untuk pengoperasian jangka panjang dan berkelanjutan.
4. Amplop Kerja: Mengakomodasi benda kerja berukuran hingga 1500 mm, mencakup seluruh kebutuhan pengelasan.
5. Metode Pengoperasian: Benda kerja dipasang pada perlengkapan positioner, sedangkan kepala pengelasan dipasang pada dudukan robot khusus. Selama pengelasan, positioner dan robot beroperasi secara serempak. Memanfaatkan pemindaian visi robot yang dikombinasikan dengan pelacak lapisan laser, lintasan pengelasan dihasilkan secara otomatis tanpa pemrograman. Sistem ini mampu mengelas benda kerja yang kompleks dan tidak beraturan, menawarkan kemudahan pengoperasian dan kurva pembelajaran yang minimal.
1. Sistem Pengelasan: Mesin ini dilengkapi dengan catu daya las busur Aotai berkinerja tinggi, yang mampu mendukung proses pengelasan melintang, memanjang, dan vertikal, termasuk pengelasan MIG, MAG, dan TIG. Rentang arus dan tegangan pengelasan sepenuhnya kompatibel dengan persyaratan pemrosesan berbagai benda kerja, memberikan stabilitas busur yang sangat baik dan pembentukan las yang unggul. Parameter dapat disesuaikan secara tepat agar sesuai dengan bahan las dan ketebalan benda kerja yang berbeda.
Obor dan Aksesori Las: Dilengkapi dengan obor las Apollo premium dan aksesori terkait, termasuk mekanisme pengumpanan kawat dan tip kontak, memastikan kualitas pengelasan dan efisiensi operasional yang konsisten.
2. Pengenalan dan Konversi Cerdas: Sistem ini menggabungkan fungsi pengenalan dan konversi cerdas, yang secara otomatis mengidentifikasi fitur-fitur pengelasan utama—seperti lokasi dan jenis pengelasan—dari gambar dan program. Fitur-fitur ini dengan cepat diubah menjadi instruksi pengelasan yang dapat dijalankan robot, biasanya dalam waktu 30 detik. Data dapat diimpor secara efisien melalui koneksi jaringan, USB, atau antarmuka komunikasi lainnya.
3. Sistem Pengendalian:
① Metode Kontrol: Menggunakan sistem kontrol digital canggih, menawarkan manajemen lintasan yang tepat dan parameter pengelasan yang dapat disesuaikan.
② Metode Pemrograman: Mendukung pemrograman berbasis pemindaian visual. Antarmukanya intuitif dan ramah pengguna, memungkinkan pembuatan program dengan cepat dan kontrol tepat atas operasi pengelasan yang kompleks.
③ Antarmuka Komunikasi: Menyediakan port komunikasi untuk integrasi dengan peralatan lain dan sistem kontrol lini produksi, memfasilitasi otomatisasi tanpa batas dan operasi terkoordinasi.
4. Struktur Pemasangan Positioner: Kerangka pemasangan positioner dirancang dengan kekuatan dan stabilitas yang cukup untuk menahan gaya dan getaran yang dihasilkan oleh robot dan benda kerja selama pengelasan, memastikan pengoperasian robot yang konsisten dan presisi pengelasan. Desain struktur pemasangan juga memfasilitasi pemasangan, commissioning, dan pemeliharaan robot tanpa mengurangi jangkauan kerja atau kinerja operasionalnya.
5. Sistem Keamanan: Peringkat Perlindungan: Dinilai tidak kurang dari IP54, memberikan ketahanan yang andal terhadap debu, kelembapan, dan faktor lingkungan lainnya yang biasa ditemui di lingkungan industri.
6. Metode Impor Data Robot: Sistem ini mendukung beberapa metode impor, termasuk impor gambar CAD, impor pemindaian visual, dan impor informasi dan persyaratan pengelasan tanpa pemrograman. Berbagai pilihan impor program dan gambar tersedia, menjadikan sistem ini mudah, mudah digunakan, dan sangat nyaman untuk dioperasikan.
7. Deskripsi Sistem Pengelasan Benda Kerja: Robot pengelasan busur menggunakan robot industri 6 sumbu dengan derajat kebebasan penuh, memungkinkan obor las menjangkau benda kerja dalam berbagai orientasi kompleks. Hal ini memungkinkan adaptasi terhadap beragam posisi pengelasan dan geometri las yang rumit, termasuk pengelasan kurva spasial, memastikan fleksibilitas dan presisi dalam operasi pengelasan.

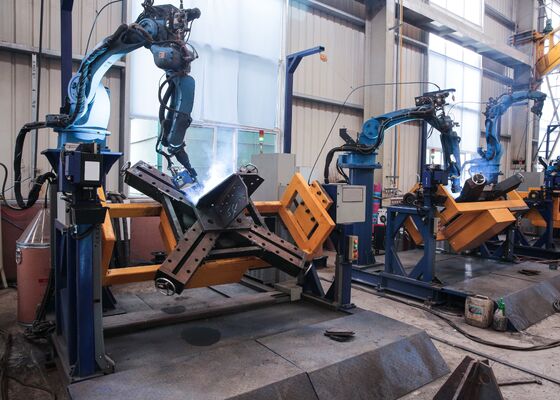

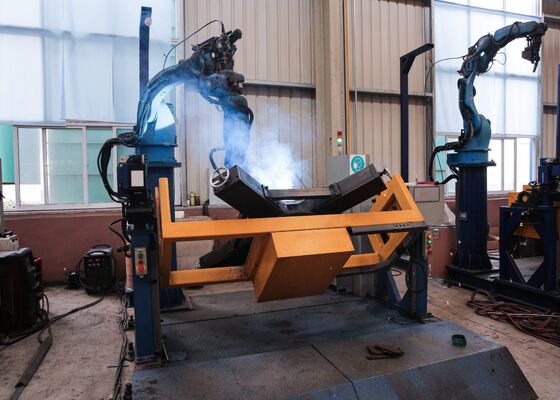

Peralatan ini dirancang khusus untuk pengelasan dasar menara transmisi, memainkan peran penting dalam memastikan integritas struktural pondasi menara. Selain pengelasan pelat pengaku, sistem ini mampu melakukan seluruh 11 lapisan las utama pada struktur utama, serta pengelasan lintasan akar tunggal, sehingga memastikan penetrasi yang lengkap dan konsisten. Selain itu, alat ini secara efisien melakukan pengelasan penutup ujung dan sambungan sudut, menghasilkan pengelasan yang seragam dan berkualitas tinggi di seluruh titik sambungan penting. Dengan mengotomatiskan operasi pengelasan penting ini, peralatan ini menjamin keselarasan yang tepat, kualitas las yang konsisten, dan kekuatan struktural yang unggul, sehingga cocok untuk pembuatan sampel dasar menara, seperti yang diilustrasikan dalam gambar terlampir.
