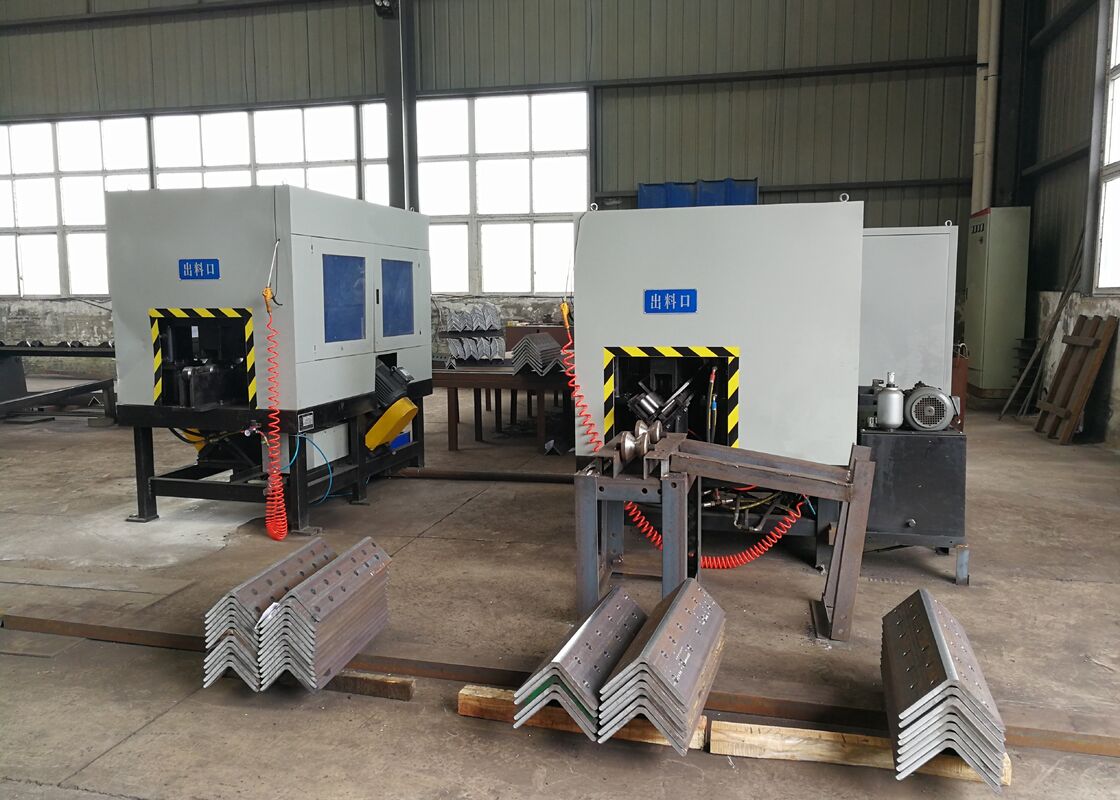

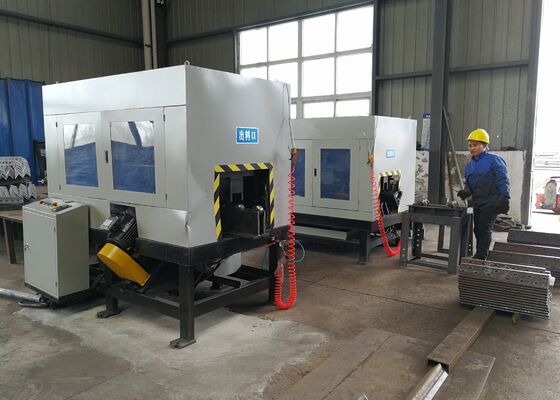

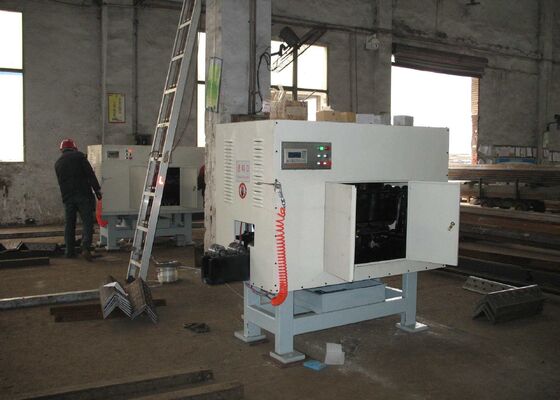

Mesin Penggilingan Sudut Belakang Model QC200 Ukuran Pemrosesan Sudut 63x5~200x20mm
Industri Aplikasi:
Mesin yang digunakan untuk penggilingan sudut belakang, terutama di bidang industri menara baja sudut, alat kelengkapan tenaga listrik, dan industri konstruksi struktur baja dll.
Parameter produk:
| Model |
QC200 |
| Ukuran pemrosesan sudut (mm) |
63x5~200x20 |
| Kecepatan makan (mm/mnt) |
100~700 |
| Panjang pemrosesan (mm) |
Minimal 350 |
| Jumlah. dari spindel |
2 |
| Jumlah. motor pengumpan |
2 |
| Rotasi spindel (r/mnt) |
288 |
| Tekanan silinder (kN) |
60 |
| Daya total (kW) |
7.5 |
| Ukuran keseluruhan (m) |
Sekitar 2.2x1.5x1.6 |
Proses benda kerja
1. Sesuaikan kedalaman back-off, nyalakan roda tangan, sesuai dengan ukuran baja sudut yang berbeda, sesuaikan sendiri, kunci.
2. Tekan tombol start spindel untuk memulai spindel mundur.
3. Tekan tombol pengumpanan spindel untuk mulai mengumpan.
4. Letakkan baja sudut pada rak pengumpan, yang digerakkan oleh tongkat rak yang secara otomatis memberi makan dan berproduksi.
5. Setelah produksi, produk akhir akan secara otomatis dikirim keluar dari bingkai umpan.
Fitur Produk:
1. Pengumpanan terus menerus otomatis, panjang tidak terbatas, meningkatkan efisiensi produksi dan mengurangi biaya produksi.
2. Ini mengadopsi kontrol PLC, umpan balik informasi dan status operasi yang tepat waktu, dan mudah dioperasikan.
3. Penyesuaian program NC memastikan keakuratan pemesinan benda kerja.
4. Penjepitan hidraulik material, kelancaran pengoperasian, untuk memastikan keakuratan pemrosesan benda kerja.
5. Sederhana dan nyaman untuk dioperasikan, kinerjanya aman dan andal dengan efisiensi produksi yang tinggi.
Petunjuk penggunaan peralatan dan Karakteristik:
1, Perangkat ini menggunakan penggilingan berkecepatan tinggi untuk teknologi pemrosesan sekop belakang dan akar sudut.
2, Sangat meningkatkan efisiensi produksi menyekop, efisien dibandingkan planer tradisional.
3, Mudah dioperasikan, persyaratan rendah untuk tingkat operasi pekerja.
4, Sangat mengurangi intensitas tenaga kerja, mesin otomatis tingkat tinggi, dapat terus memberi makan sudut.
5, Dibandingkan dengan planer tradisional yang lama pemrosesannya dibatasi, mesin baru membuat prosesnya lebih fleksibel. Tidak perlu menggunakan alat penjepit agar prosesnya lebih nyaman dan efisien.
6, Mesin ini mudah dioperasikan, regulasi fleksibel, dan pengoperasian stabil.
Alat berat ini dirancang khusus untuk penggilingan sudut belakang, memungkinkan pemesinan komponen baja sudut secara presisi dan efisien. Ini menghasilkan benda kerja jadi dengan permukaan halus, dimensi akurat, dan profil tepi bersih, sehingga cocok untuk perakitan struktural dan aplikasi industri. Contoh benda kerja yang diproses oleh mesin ini menunjukkan akurasi pemesinan yang tinggi, kualitas yang konsisten, dan kemampuan menangani profil penggilingan belakang yang kompleks, memberikan referensi nyata untuk mengevaluasi kinerja alat berat dan kesesuaiannya dengan persyaratan produksi.
Dalam pembangunan saluran transmisi tegangan ultra tinggi (UHV), dimana menara diharuskan tahan terhadap kondisi cuaca buruk dan beban berat, peralatan ini berperan penting dalam mengolah komponen baja sudut yang membentuk struktur utama menara. Alat ini secara efisien melakukan operasi pengeboran dan pelubangan pada baja sudut yang digunakan untuk badan menara, lengan silang, dan elemen struktur penting lainnya, memastikan dimensi yang presisi dan sambungan aman yang menjaga stabilitas dan integritas menara secara keseluruhan.
