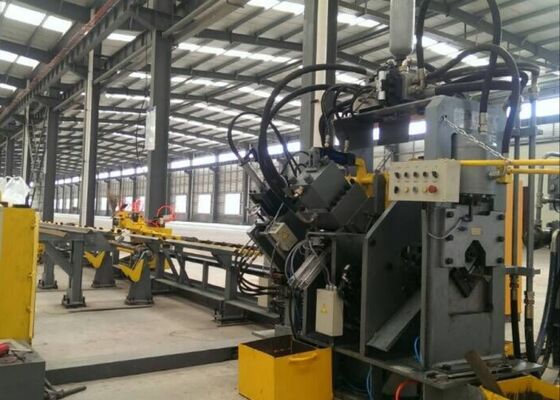

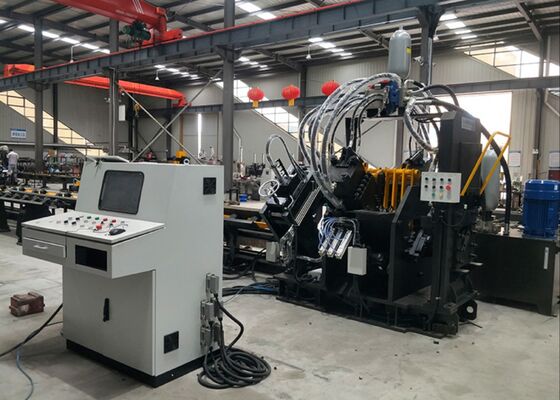

Model JNC2020 Lini Produksi Cnc Angle Punching Shearing Dimensi Keseluruhan 32x7x3m
Pengenalan Produk:
Lini produksi baja sudut CNC berkecepatan tinggi seri JNC untuk pelubangan, penandaan, dan pemotongan terutama terdiri dari modul pelubang, modul penandaan, modul pemotongan, konveyor melintang, konveyor putar, konveyor pengumpanan, konveyor pelepasan, gerbong pengumpan CNC, sistem hidrolik, sistem kelistrikan, sistem pneumatik, dan komponen lainnya. Lini produksi ini pada prinsipnya dirancang untuk pemrosesan otomatis baja sudut dalam sektor manufaktur menara. Prosedur produksi sepenuhnya dikontrol secara numerik, memastikan pengoperasian yang mudah digunakan. Ini memungkinkan produksi otomatis, presisi tinggi, multi-model, dan skala besar.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50х50х4~ |
| 200х200х20 |
| Maks. Meninju (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Gaya potong (kN) |
2200/4300 |
| Maks. panjang kosong (m) |
14 |
| Maks. panjang selesai (m) |
12 |
| Pukulan per sisi |
3 |
| Sekelompok huruf penanda |
4 |
| Jumlah huruf per grup |
18 |
| Ukuran karakter (mm) |
14x10x19 |
| sumbu CNC |
3 |
| Modus pemotongan |
Pisau Ganda atau Pisau Tunggal |
| Metode pendinginan |
Pendinginan air/pendingin udara/pendingin minyak |
| Maks. kecepatan makan (m/mnt) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan(M) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan. |
Fitur Produk:
1. Mesin pelubang baja sudut CNC dilengkapi dengan dua atau tiga modul pelubang, masing-masing mampu mengakomodasi tiga ukuran pelubang berbeda. Modul pelubangan ini dikelola secara presisi melalui kontrol numerik (NC) untuk menyesuaikan posisi pelubangan secara akurat. Mesin ini mendukung pelubangan melingkar dan oval. Operasi pengumpanan dan pelubangannya yang berkecepatan tinggi sangat meningkatkan efisiensi produksi. Untuk baja siku 50×50×4mm, kapasitas produksinya mencapai 9–10 ton dengan shift kerja delapan jam.
2. Unit penandaan mesin pelubang sudut CNC dibungkus dalam kerangka yang kuat dan kaku. Sistem penandaan terdiri dari empat set kaset, dapat dipilih melalui pemrograman, dengan posisi pengetikan yang dapat disesuaikan secara bebas. Selain itu, tersedia metode penandaan disk yang menampilkan 10 baris, yang secara otomatis memilih karakter tanpa intervensi manual, sehingga secara substansial meningkatkan efisiensi penandaan.

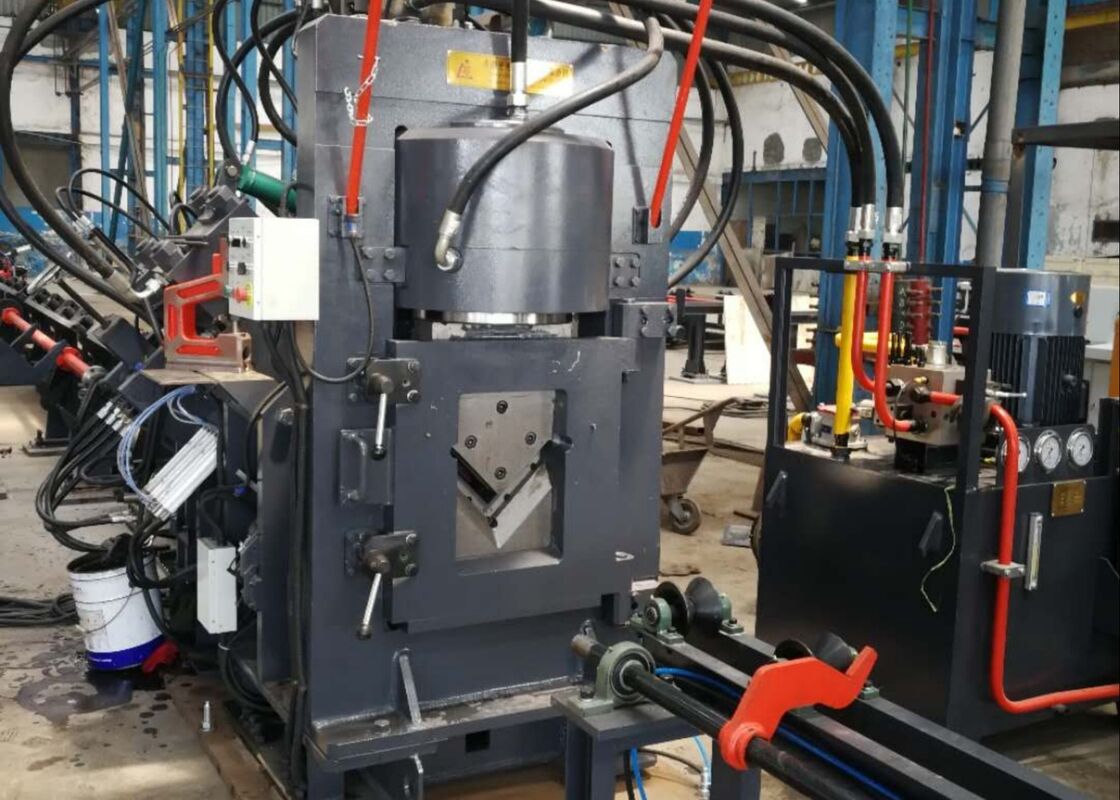

3. Mesin pemotong baja sudut CNC dilengkapi dengan modul geser bilah tunggal, yang terkenal karena kekuatan pemotongannya yang luar biasa. Setiap pemotongan dilakukan tanpa limbah material, sehingga menghasilkan permukaan potongan yang halus dan presisi. Rumah blade dilengkapi konfigurasi pintu terbuka, memungkinkan penggantian blade dengan cepat dan aman.
4. Meja material horizontal secara efisien menyalurkan baja sudut ke rak material putar, digerakkan oleh motor dan peredam. Sistem ini memastikan baja sudut ditempatkan dengan kuat pada konveyor pengumpan untuk operasi selanjutnya.
5. Benda kerja dijepit dengan aman dan diangkut dengan kereta pengumpan CNC, memastikan posisi yang tepat. Kereta pengumpan ditenagai oleh motor servo, dengan umpan balik disediakan oleh encoder fotolistrik, yang beroperasi dalam sistem kontrol loop tertutup.
6. Mesin pelubang dan penanda baja sudut CNC digerakkan oleh sistem hidrolik yang menggerakkan operasi pelubangan, penandaan, dan geser. Alat ini dilengkapi stasiun hidraulik berkecepatan tinggi dengan akumulator terintegrasi, dan saluran hidraulik menggunakan alat kelengkapan tipe ferrule, memastikan kinerja bebas kebocoran sekaligus memudahkan penggantian dan perawatan. Blok katup hidraulik utama dipasok oleh merek Atos yang terkenal, menjamin sistem hidraulik yang andal dan efisien.
7. Stasiun hidrolik menawarkan beberapa opsi pendinginan, termasuk pendinginan air, pendinginan udara, atau pendinginan oli. Klien dapat memilih metode pendinginan yang paling tepat sesuai dengan kebutuhan operasional spesifik mereka.
8. Sistem kendali terutama terdiri dari komputer host, PLC, motor servo, sakelar deteksi eksternal, dan komponen penting lainnya. Operator cukup memasukkan parameter pemrosesan, dan sistem secara otomatis menghasilkan program pemrosesan yang sesuai. Ia juga mampu membaca DXF, NC, dan format file lain yang dihasilkan oleh perangkat lunak CAD. Komputer host dilengkapi antarmuka manusia-mesin yang ramah pengguna, memberikan visualisasi intuitif dan pengoperasian yang mudah. Ini mendukung fungsionalitas seperti tampilan grafis benda kerja, penyimpanan data yang luas, visualisasi data posisi, dan pemberitahuan alarm kesalahan.
Sampel ini, yang mencerminkan spesifikasi standar dan kondisi pemrosesan umum di industri menara baja sudut, memungkinkan pengguna mengevaluasi secara langsung kualitas, akurasi, dan keahlian pemrosesan peralatan. Mereka memberikan referensi nyata untuk menilai kinerja alat berat dan kesesuaiannya untuk persyaratan produksi tertentu, sehingga memfasilitasi pengambilan keputusan berdasarkan informasi dan data untuk aplikasi prospektif.
Dalam pembangunan saluran transmisi tegangan ultra tinggi (UHV), dimana menara diharuskan tahan terhadap kondisi cuaca buruk dan beban berat, peralatan ini berperan penting dalam mengolah komponen baja sudut yang membentuk struktur utama menara. Alat ini secara efisien melakukan operasi pengeboran dan pelubangan pada baja sudut yang digunakan untuk badan menara, lengan silang, dan elemen struktur penting lainnya, memastikan dimensi yang presisi dan sambungan aman yang menjaga stabilitas dan integritas menara secara keseluruhan.
