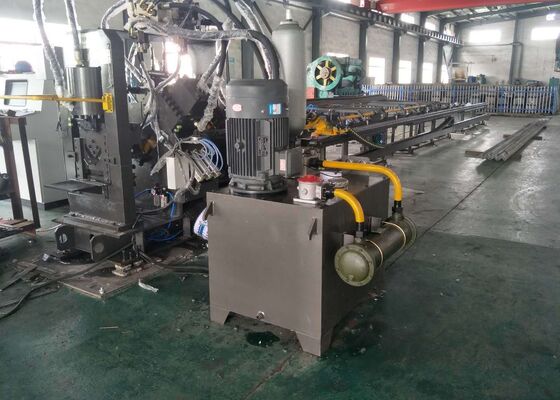

Komponen Produksi Skala Besar Mesin Pengetik Punching Baja Saluran Baja Datar Cnc 3 Sumbu CNC
Pengenalan Produk:
Sangat cocok untuk pemrosesan CNC pada permukaan web baja saluran, baik flensa baja sudut, maupun baja datar (yang dapat dibentuk menjadi busur), yang mencakup operasi penandaan, pelubangan, dan geser. Ini menghasilkan presisi pemesinan yang tinggi, kinerja pelubangan yang cepat, dan peningkatan efisiensi produksi.
Ia mampu menangani produksi komponen skala besar, serta manufaktur multi-variasi dalam jumlah kecil selama pengembangan produk baru. Setiap tahap dilengkapi dengan stasiun tombol tekan untuk memfasilitasi tugas pemuatan dan penjepitan oleh satu operator.
Parameter produk:
| Model mesin |
CJBNC1412 |
| Fungsi Mesin |
Mengetik, meninju, mencukur |
| Rentang Pengolahan Baja Sudut (mm) |
∟40×40×3～∟140×140×12 |
| Rentang Pengolahan Baja Saluran (mm) |
8#-14# |
| Rentang Pengolahan Baja Datar (mm) |
40×4～140×12 |
| Angkatan Mengetik (KN) |
630 |
| Panjang Kosong Maksimum (m) |
12 |
| Jumlah Typeset yang Dicetak (set) |
4 |
| Jumlah Typeset per Set (potongan) |
12 |
| Ukuran Huruf (mm) |
14×10×19 |
| Panjang Saluran Umpan Produk Jadi (m) |
4 |
| Maks. Kapasitas Punching (Diameter × Tebal mm) |
Φ26×12 (bahan: Q355 525N/mm2) |
| Maks. Kapasitas Lubang Punching Memanjang (mm) |
Ф22×50×12 (bahan: Q355 525N/mm2) |
| Jumlah Pukulan per Sisi (potongan) |
3 |
| Metode Pemotongan |
Geser dengan bilah tunggal |
| Kapasitas Geser Bilah Tunggal Maksimum |
∟40×40×3～∟140×140×12
(bahan: Q355 525N/mm2)
|
| Baja saluran8#-14#(bahan: Q355 525N/mm2) |
| baja datar40×4～140×12 |
| Jumlah Sumbu CNC |
3 |
| Kecepatan Umpan Baja Sudut (m/mnt) |
60 |
| Metode Pendinginan Sistem Hidraulik |
Pendinginan air |
| Dimensi Eksternal (mm) |
Sekitar 25000×6200×2200 |
Komposisi Peralatan:
Alur Proses: Perangkat pengumpanan mengangkut benda kerja ke saluran pengumpan → troli pengumpan berbantuan CNC dengan lengan robotik menjepit benda kerja → pemosisian ujung benda kerja → mesin pengetik → Mesin pelubang CNC A dan B pelubang → mesin pencukur geser → kontrol manual dari saluran pembuangan yang membalik untuk pembongkaran.
1. Perangkat Makan:
Terdiri dari rantai konveyor, penyangga sproket, dan mekanisme transmisi. Rantai tersebut dilengkapi dengan cakar untuk mengangkut benda kerja.
2. Saluran Makan:
2.1 Dirancang untuk menopang dan membawa benda kerja dengan berbagai spesifikasi.
2.2 Terdiri dari roller pendukung, braket saluran, dan rak, di antara komponen lainnya.

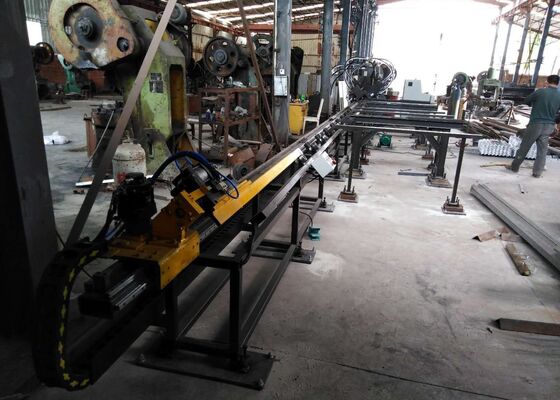

3. Troli Pengumpanan CNC:
3.1 Digunakan untuk mengamankan benda kerja kosong dan mengirimkannya ke mesin CNC sepanjang sumbu X.
3.2 Troli pengumpan CNC terdiri dari rangka, roda gigi, silinder, motor servo, dan lengan robot, di antara elemen lainnya.
3.3 Digerakkan oleh motor servo, troli pengumpan CNC memastikan posisi yang tepat untuk pergerakan memanjang benda kerja.

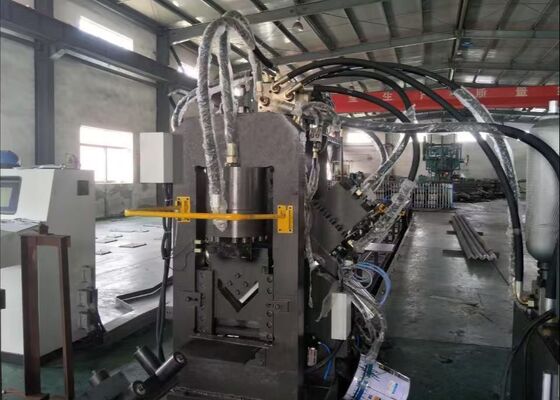

4. Mesin Punching CNC sisi A:
4.1 Terdiri dari rangka mesin, alas, mekanisme transmisi, silinder hidrolik pelubang utama, sistem pengubah cetakan, cetakan, dan peralatan tekanan.
4.2 Sebuah silinder menggerakkan bantalan untuk memilih cetakan yang berbeda untuk dilubangi, memungkinkan penggantian cetakan dengan cepat.
4.3 Benda kerja diangkut sepanjang sumbu X, sedangkan cetakan pelubang bergerak sepanjang sumbu A, digerakkan oleh motor servo. Sistem pengubah cetakan kemudian secara berurutan menukar pukulan dengan diameter yang bervariasi untuk menyelesaikan pemesinan satu sisi benda kerja baja sudut.
5. Mesin Punching CNC sisi-B:
5.1 Terdiri dari rangka mesin, mekanisme transmisi, silinder hidrolik pelubang utama, sistem pengubah cetakan, cetakan, dan peralatan tekanan.
5.2 Benda kerja diumpankan sepanjang sumbu X, sedangkan cetakan pelubang bergerak sepanjang sumbu Y, digerakkan oleh motor servo. Sistem pengubah cetakan secara berurutan menukar pukulan dengan diameter berbeda untuk memproses jaringan baja saluran, satu sisi baja sudut, dan lubang atas dari baja datar.
5.3 Sebuah silinder menggerakkan bantalan untuk memilih cetakan yang berbeda untuk dilubangi, memastikan penggantian cetakan dengan cepat.
6. Mesin Geser:
6.1 Memotong benda kerja sesuai panjang yang ditentukan.
6.2 Terdiri dari rangka mesin, cetakan geser, silinder geser, dan komponen terkait.
7. Saluran Pembuangan:
7.1 Berfungsi untuk menahan benda kerja setelah operasi pelubangan dan pencukuran.
7.2 Terdiri dari penyangga saluran, roller pendukung, silinder, dan komponen lainnya.
7.3 Setelah pelubangan dan pemotongan, benda kerja didorong secara manual ke posisi pembongkaran dan dilepaskan di bawah kendali silinder miring.
8. Sistem Hidraulik:
8.1 Terdiri dari unit kontrol, stasiun hidrolik penggerak, dan unit bantu lainnya.
8.2 Unit Kontrol: Termasuk komponen hidraulik yang mengelola setiap mesin pelubang dan geser, serta perangkat pengaman tekanan.
8.3 Stasiun Hidraulik Penggerak: Terutama terdiri dari tangki oli, motor, pompa, dan dilengkapi dengan sistem filtrasi.
8.4 Metode Pendinginan: Berpendingin air, dengan suhu air masuk ≤20°C.
8.5 Tekanan Operasi: Tekanan tinggi 25 MPa.
9. Sistem Pneumatik:
9.1 Terutama digunakan untuk pemilihan cetakan, penjepitan, dan operasi terkait.
9.2 Membutuhkan udara bertekanan yang bebas debu dan kelembapan.
10. Sistem Kelistrikan:
10.1 Komposisi Sistem Kontrol Kelistrikan:
Termasuk komputer host, PLC (Programmable Logic Controller), drive servo, dan komponen deteksi dan perlindungan, antara lain.
10.2 Mode Pengoperasian Sistem Kontrol Listrik:
Sistem berfungsi dalam dua mode: manual dan otomatis.
Dalam mode manual, setiap alat berat beroperasi melalui kontrol inching.
Dalam mode otomatis, berbagai operasi yang dikategorikan dijalankan secara otomatis sesuai dengan prosedur pemesinan yang telah diprogram sebelumnya.
Peralatan ini dirancang untuk pemrosesan CNC serbaguna pada komponen baja struktural, termasuk permukaan web baja saluran, flensa baja sudut, dan bagian baja datar, yang juga dapat dibentuk menjadi profil melengkung atau melengkung. Ia mampu melakukan berbagai operasi pada material ini, seperti penandaan presisi, pelubangan akurat, dan pemotongan berkualitas tinggi, sehingga memberikan kemampuan pemrosesan komprehensif dalam satu pengaturan. Dengan mendukung beragam fungsi ini, alat berat ini memastikan fabrikasi komponen baja sudut, baja datar, dan baja saluran yang efisien dan presisi, menjadikannya ideal untuk memproduksi suku cadang struktural khusus, prototipe, dan potongan sampel dengan kualitas dan akurasi dimensi yang konsisten.
Ini digunakan untuk meninju, menandai dan memotong baja sudut, baja datar dan baja saluran. Hal ini terutama digunakan untuk memproses lengan silang, lingkaran, pelat penghubung lima lubang, bantalan datar, dan bangku pada aksesori besi menara tenaga listrik.
