Lingkaran Lengan Silang Pada Aksesori Besi Menara Tenaga Listrik Menggunakan Mesin Punching CNC Untuk Baja Datar
Pengenalan Produk:
Ini dirancang untuk meninju, menandai, dan memotong baja sudut, baja datar, dan baja saluran. Hal ini terutama digunakan untuk membuat lengan silang, lingkaran, pelat penghubung lima lubang, bantalan datar, dan bangku yang digunakan dalam perangkat keras menara tenaga listrik. Mesin ini memungkinkan pelubangan, pemotongan, dan pengetikan dalam satu operasi tanpa memerlukan langkah pemrosesan terpisah. Ini menawarkan akurasi pemrosesan yang tinggi, efisiensi produksi yang unggul, dan dapat dioperasikan oleh satu individu, menampilkan pengoperasian yang lugas dan mudah dikuasai.
Parameter produk:
| Model |
JBC1010 |
| Fungsi |
Meninju, menandai, mencukur |
| Ukuran sudut (mm) |
40х40х3～100х100х8 (lubang berlubang)
40х40х3～100х100х10 (lubang bundar)
|
| Ukuran baja datar (mm) |
40x3~140x10 |
| Baja saluran (mm) |
80x5~140x8 |
| Maks. diameter lubang (mm) |
Φ22х50 (lubang berlubang), Φ26 (lubang bundar) |
| Kekuatan pukulan (kN) |
800 |
| Kekuatan penandaan (kN) |
630 |
| Gaya potong (kN) |
1250 |
| Maks. panjang kosong (m) |
9 |
| Maks. panjang selesai (m) |
9 |
| Pukulan per sisi |
3 |
| Kelompok Menandai huruf |
4 |
| Dimensi huruf (mm) |
14×10×19 |
| sumbu CNC |
3 |
| Modus pemotongan |
Pemotongan pisau tunggal |
| Kecepatan makan sudut (m/mnt) |
80 |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Tampilan kesalahan waktu nyata |
| Mode pemrograman |
Masukan melalui keyboard, antarmuka RS232,Floppy disk dan antarmuka USB
|
Fitur Produk:

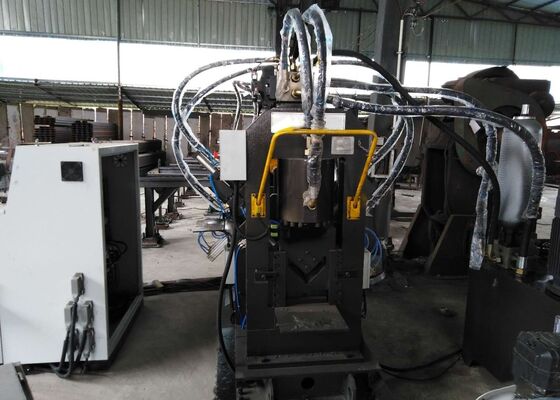

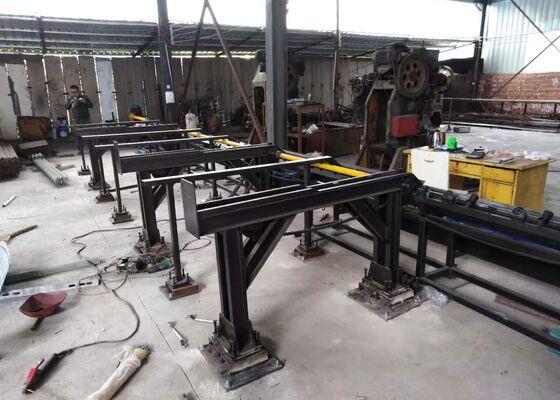

1. Mesin ini terutama terdiri dari konveyor melintang, sistem pemuatan berputar, konveyor infeed, gerbong infeed CNC, unit pelubang, unit penandaan, unit pemotongan, konveyor bongkar muat, serta sistem hidrolik, kelistrikan, dan pneumatik terintegrasi.
2. Dilengkapi teknologi CNC dan infeeding yang digerakkan motor servo, ini memastikan efisiensi tinggi dan akurasi benda kerja yang konsisten. Semua komponen hidrolik, pneumatik, dan kelistrikan yang penting bersumber dari merek yang diakui secara global.
3. Semua kabel utama, termasuk kabel encoder putar dan kabel komunikasi PLC, merupakan jenis pasangan terpilin berpelindung yang diimpor, yang secara efektif mencegah penyimpangan akurasi yang disebabkan oleh gangguan sinyal.
4. Dilengkapi dengan komputer yang menampilkan antarmuka berbahasa Mandarin/Inggris, menawarkan pengoperasian yang mudah digunakan dan dapat menampilkan gambar benda kerja. Pemrogramannya mudah dan kompatibel dengan data yang dihasilkan langsung oleh perangkat lunak lofting. Hanya dimensi benda kerja, diameter lubang, tanda punggung, dan kuantitas yang perlu dimasukkan saat mengedit program.
5. Garis sudut dilengkapi dengan alat pendukung dan penekan untuk mengakomodasi pengolahan sudut dengan tikungan yang lebih besar.
6. Unit pemuatan depan dan belakang telah ditingkatkan sepenuhnya, mengadopsi desain baru yang mengintegrasikan rel pemandu dengan pegas. Konfigurasi ini lebih rasional dan praktis, menghilangkan kekurangan yang terkait dengan pegas yang tidak mampu menahan beban material.
7. Dilengkapi dengan fungsi diagnostik mandiri untuk mendeteksi kesalahan.
8. Geser satu bilah menjamin permukaan potongan yang halus dan mengoptimalkan pemanfaatan bahan mentah.
Peralatan ini dirancang untuk pemrosesan CNC serbaguna pada elemen baja struktural, termasuk permukaan web baja saluran, flensa baja sudut, dan bagian baja datar, yang juga dapat dibentuk menjadi konfigurasi melengkung atau melengkung. Ia mampu melakukan berbagai operasi pada material ini, seperti penandaan yang presisi, pelubangan yang akurat, dan pemotongan kualitas unggul, sehingga menghasilkan kemampuan pemrosesan yang komprehensif dalam satu pengaturan. Dengan mengintegrasikan operasi multifungsi ini, alat berat ini memastikan fabrikasi komponen baja sudut, baja datar, dan baja saluran yang efisien dan presisi, sehingga sangat cocok untuk pembuatan suku cadang struktural khusus, prototipe, dan potongan sampel dengan kualitas dan akurasi dimensi yang konsisten.
Ini digunakan untuk meninju, menandai, dan memotong baja sudut, baja datar, dan baja saluran. Hal ini terutama digunakan untuk pembuatan lengan silang, lingkaran, pelat penghubung lima lubang, bantalan datar, dan bangku yang digunakan dalam perangkat keras menara tenaga listrik.
