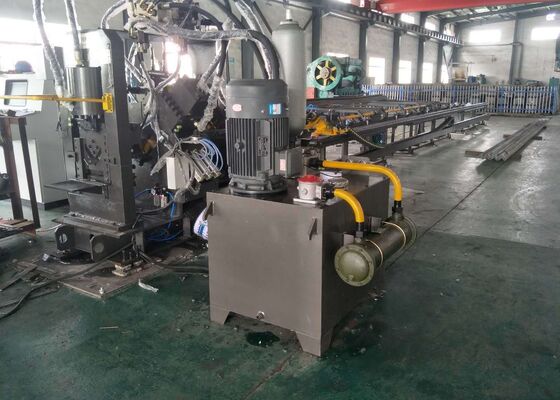

Aksesoris Besi Menara Tenaga Listrik Menggunakan Mesin Punching Sudut Cnc Gaya Pemotong 1250KN
Pengenalan Produk:
Ini dirancang untuk meninju, menandai, dan memotong baja sudut, baja datar, dan baja saluran. Hal ini terutama digunakan dalam pembuatan lengan silang, simpai, pelat penghubung lima lubang, bantalan datar, dan bangku dalam perlengkapan besi menara tenaga listrik. Mesin ini mampu melakukan pelubangan, pemotongan, dan penandaan dalam satu operasi tanpa memerlukan proses terpisah. Ini menawarkan akurasi pemrosesan yang tinggi, efisiensi produksi yang sangat baik, dan dapat dioperasikan oleh satu orang. Mesin ini mudah dioperasikan dan memerlukan sedikit pelatihan.
Parameter produk:
| Model |
JBC1010 |
| Fungsi |
Meninju, menandai, mencukur |
| Ukuran sudut (mm) |
40х40х3～100х100х8 (lubang berlubang)
40х40х3～100х100х10 (lubang bundar)
|
| Ukuran baja datar (mm) |
40x3~140x10 |
| Baja saluran (mm) |
80x5~140x8 |
| Maks. diameter lubang (mm) |
Φ22х50 (lubang berlubang), Φ26 (lubang bundar) |
| Kekuatan pukulan (kN) |
800 |
| Kekuatan penandaan (kN) |
630 |
| Gaya potong (kN) |
1250 |
| Maks. panjang kosong (m) |
9 |
| Maks. panjang selesai (m) |
9 |
| Pukulan per sisi |
3 |
| Kelompok Menandai huruf |
4 |
| Dimensi huruf (mm) |
14×10×19 |
| sumbu CNC |
3 |
| Modus pemotongan |
Pemotongan pisau tunggal |
| Kecepatan makan sudut (m/mnt) |
80 |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Tampilan kesalahan waktu nyata |
| Mode pemrograman |
Masukan melalui keyboard, antarmuka RS232,Floppy disk dan antarmuka USB
|
Fitur Produk:

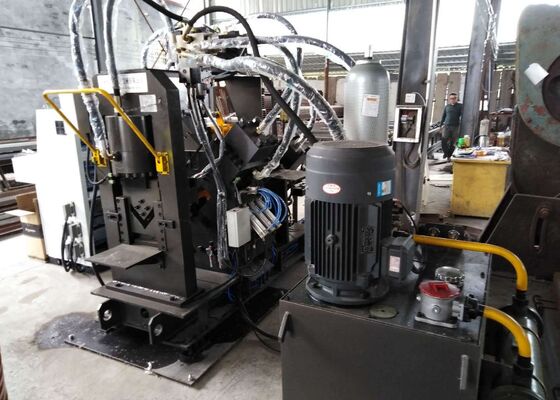

1. Mesin ini terutama terdiri dari konveyor melintang, sistem pemuatan putar, konveyor infeed, gerbong infeed CNC, modul pelubang, modul penandaan, modul pemotongan, konveyor bongkar muat, serta sistem hidraulik, kelistrikan, dan pneumatik terintegrasi.
2. Memanfaatkan teknologi CNC dengan pengumpanan motor servo, menghasilkan efisiensi tinggi dan presisi benda kerja yang konsisten. Semua komponen hidrolik, pneumatik, dan kelistrikan yang penting bersumber dari merek yang diakui secara global.
3. Semua kabel primer, termasuk kabel encoder putar dan kabel komunikasi PLC, adalah jenis pasangan terpilin berpelindung yang diimpor. Ini secara efektif mencegah penyimpangan akurasi yang disebabkan oleh gangguan sinyal.
4. Komputer memiliki antarmuka berbahasa Mandarin/Inggris untuk pengoperasian intuitif dan dapat menampilkan gambar benda kerja. Pemrogramannya mudah dan kompatibel dengan data yang dihasilkan langsung oleh perangkat lunak lofting. Selama pengeditan program, hanya dimensi benda kerja, diameter lubang, tanda belakang, dan kuantitas yang perlu dimasukkan.
5. Garis sudut dilengkapi dengan alat pendukung dan penekan untuk mengakomodasi pengolahan sudut dengan tikungan yang lebih besar.
6. Unit pemuatan depan dan belakang telah ditingkatkan sepenuhnya, mengadopsi struktur baru yang mengintegrasikan rel pemandu dengan mekanisme pegas. Desain ini lebih rasional dan praktis, secara efektif menghilangkan kekurangan dimana pegas tidak dapat menahan beban material.
7. Dilengkapi dengan fungsi diagnostik mandiri untuk mendeteksi kesalahan.
8. Geser satu bilah menjamin permukaan potongan yang halus dan mengoptimalkan pemanfaatan bahan mentah.
Peralatan ini dirancang untuk pemrosesan CNC serbaguna pada elemen baja struktural, termasuk permukaan web baja saluran, flensa baja sudut, dan bagian baja datar, yang juga dapat dibentuk menjadi profil melengkung atau melengkung. Ia mampu melakukan berbagai operasi pada material ini, seperti penandaan yang presisi, pelubangan yang akurat, dan pemotongan berkualitas tinggi, sehingga menghasilkan pemrosesan komprehensif dalam satu pengaturan. Dengan mengintegrasikan kemampuan multifungsi ini, alat berat ini memastikan fabrikasi komponen baja sudut, baja datar, dan baja saluran yang efisien dan presisi, sehingga sangat cocok untuk pembuatan suku cadang struktural khusus, prototipe, dan potongan sampel dengan kualitas dan akurasi dimensi yang konsisten.
Ini digunakan untuk meninju, menandai, dan memotong baja sudut, baja datar, dan baja saluran. Hal ini terutama diterapkan dalam pembuatan lengan silang, lingkaran, pelat penghubung lima lubang, bantalan datar, dan bangku dalam perlengkapan besi menara tenaga listrik.
