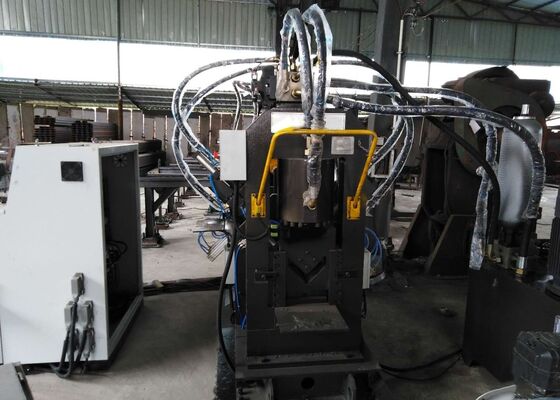

3 In 1 CNC Punching Marking Shearing Machine Untuk Flat/Angle Steel Channel Steel Model CJBNC1412
Pengantar Produk:
Ini cocok untuk pemrosesan CNC permukaan web dari baja saluran, kedua flanges dari baja sudut, dan baja datar (yang dapat dibentuk menjadi busur), meliputi penandaan, menyetuk,dan operasi pemotongan. Ini menawarkan presisi pemesinan yang tinggi, kinerja tusukan yang cepat, dan efisiensi produksi yang tinggi.serta batch kecilSetiap tahap dilengkapi dengan stasiun push-button untuk prosedur loading dan clamping operator tunggal.
Parameter produk:
| Model mesin |
CJBNC14 |
| Fungsi Mesin |
Mencetak, menusuk, mencukur |
| Jangkauan Pengolahan Baja Sudut (mm) |
40 × 40 × 3 140 × 140 × 12 |
| Jangkauan Pengolahan Baja Saluran (mm) |
8#-14# |
| Jangkauan pengolahan baja datar (mm) |
40 × 4 ¢ 140 × 12 |
| Kekuatan pencetakan (KN) |
630 |
| Panjang kosong maksimum (m) |
12 |
| Jumlah Set Tipe Cetak (Set) |
4 |
| Jumlah jenis set per set (potongan) |
12 |
| Ukuran jenis (mm) |
14×10×19 |
| Panjang saluran pakan produk jadi (m) |
4 |
| Maks. Kapasitas Pencetakan (diameter × ketebalan mm) |
Φ26×12 ((bahan:Q355 525N/mm2) |
| Max. Kapasitas Pengeboran Lubang Panjang (mm) |
F22×50×12 (bahan:Q355 525N/mm2) |
| Jumlah pukulan per sisi (potongan) |
3 |
| Metode Pemotongan |
Gunting pisau tunggal |
| Kapasitas Pemotongan Satu Bilah Maksimum |
40 × 40 × 3 140 × 140 × 12
(bahan:Q355 525N/mm2)
|
| |
Besi saluran 8#-14# (bahan:Q355 525N/mm2) |
| |
Baja datar40×4?? 140×12 |
| Jumlah poros CNC |
3 |
| Kecepatan input baja sudut (m/menit) |
60 |
| Metode pendinginan sistem hidrolik |
Pendingin air |
| Dimensi eksternal (mm) |
Sekitar 25000 × 6200 × 2200 |
Komposisi Peralatan:
Aliran Proses: The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.
1Perangkat pemakanan:
Terdiri dari rantai konveyor, dukungan roda gigi, dan mekanisme transmisi.
2Saluran makan:
2.1 Dirancang untuk mendukung dan mengangkut benda kerja dengan spesifikasi yang berbeda.
2.2 Dibangun dari rol pendukung, penyangga saluran, rak, dan komponen terkait.
3. CNC Feed Trolley:
3.1 Digunakan untuk mengikat dengan aman bagian kosong benda kerja dan memasukkannya di sepanjang sumbu X untuk pengolahan CNC.
3.2 Kereta pengisian CNC terdiri dari bingkai, gigi, silinder, servo motor, dan lengan robot, di antara elemen lainnya.
3.3 Didorong oleh servo motor, troli makan CNC memungkinkan posisi longitudinal yang tepat dari benda kerja.
4. Mesin penumbuk CNC sisi A:
4.1 Terdiri dari badan mesin, dasar, mekanisme transmisi, silinder hidrolik penyumbatan utama, sistem pergantian die, die, dan perangkat tekanan.
4.2 Sebuah silinder mendorong pad untuk memilih mati yang berbeda untuk menumbuk; mati berubah dengan cepat.
4.3 Piece bekerja diberi makan di sepanjang sumbu X, dan die punching bergerak di sepanjang sumbu A, didorong oleh servo motor.sistem mengubah mati berurutan mengubah tusukan diameter lubang yang berbeda untuk menyelesaikan pengolahan satu sisi sudut baja workpiece.
5.B-side mesin CNC tusukan:
5.1 Terdiri dari bodi mesin, mekanisme transmisi, silinder hidrolik penumbukan utama, sistem pergantian die, die, dan perangkat tekanan.
5.2 Piece bekerja diberi makan di sepanjang sumbu X, dan die punching bergerak di sepanjang sumbu Y, didorong oleh servo motor.Sistem mengubah mati secara berurutan mengubah tusukan diameter lubang yang berbeda untuk menyelesaikan pengolahan jaring baja saluran, satu sisi dari baja sudut, dan lubang atas dari baja datar.
5.3 Sebuah silinder mendorong pad untuk memilih mati yang berbeda untuk menumbuk; mati berubah dengan cepat.
6.Mesin cukur:
6.1 Gunting benda kerja ke panjang yang diperlukan.
6.2 Terdiri dari tubuh mesin, pengiris, dan silinder pengiris, dll.
7. Saluran pembuangan:
7.1 Saluran pembuangan digunakan untuk menahan benda kerja setelah menumbuk dan mencukur.
7.2 Saluran pembuangan terdiri dari pendukung saluran, rol pendukung, silinder, dll.
7.3 Setelah menumbuk dan mencukur, benda kerja didorong secara manual ke posisi peluncuran dan dikendalikan secara manual oleh silinder miring untuk peluncuran.
8Sistem hidraulik:
8.1 Terdiri dari unit kontrol, stasiun penggerak hidrolik, dan unit bantu lainnya.
8.2 Unit kontrol: Termasuk komponen hidrolik yang mengontrol setiap mesin tusukan dan penggunting, perangkat keamanan tekanan, dll.
8.3 Drive Hydraulic Station: Terutama terdiri dari tangki minyak, motor, pompa, dll., dan dilengkapi dengan filter.
8.4 Metode pendinginan: pendinginan air, suhu air masuksuhu ≤ 20°C.
8.5 Tekanan kerja: Tekanan tinggi 25MPa
9Sistem Pneumatik:
9.1 Terutama digunakan untuk pemilihan cetakan, penjepit, dll.
9.2 Membutuhkan udara terkompresi bebas debu dan bebas air.
10Sistem listrik:
10.1Komposisi Sistem Kontrol Listrik:
Ini termasuk komputer host, PLC (Programmable Logic Controller), servo drive, komponen deteksi dan perlindungan, dll.
10.2 Mode Operasi Sistem Kontrol Listrik:
Sistem ini beroperasi dalam dua mode: manual dan otomatis.
Dalam mode manual, tindakan masing-masing mesin dikendalikan dengan menginjak.
Dalam mode otomatis, berbagai tindakan dikategorikan secara otomatis diselesaikan sesuai dengan prosedur pemesinan yang telah diprogram sebelumnya.
Peralatan ini dirancang untuk pemrosesan CNC fleksibel dari elemen baja struktural, termasuk permukaan web dari baja saluran, kedua flanges dari baja sudut, dan profil baja datar,yang juga dapat dibentuk menjadi bentuk melengkung atau melengkungHal ini mampu melakukan berbagai operasi pada bahan-bahan ini, seperti penandaan yang tepat, tusukan yang tepat, dan pemotongan berkualitas tinggi,memberikan kemampuan pemrosesan yang komprehensif dalam satu setupDengan mengintegrasikan fungsi serbaguna ini, mesin ini memastikan manufaktur yang efisien dan tepat dari komponen baja sudut, baja datar, dan baja saluran,membuatnya cocok untuk produksi bagian struktural kustom, prototipe, dan potongan sampel dengan kualitas yang konsisten dan akurasi dimensi.
Hal ini dirancang untuk menusuk, menandai, dan memotong operasi pada baja sudut, baja datar, dan baja saluran.plat penghubung lima lubang, pad datar, dan bangku yang digunakan dalam komponen perangkat keras menara listrik.
