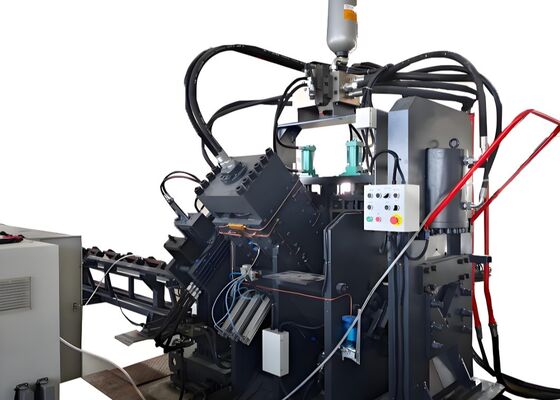

Φ26х20mm Max Punching Cnc Angle Steel Punch Shearing Machine Line 2200/4300KN Kekuatan pemotongan
Pengantar Produk:
JNC seri kecepatan tinggi CNC sudut tusukan, menandai, dan memotong lini produksi terdiri dari komponen kunci seperti unit tusukan, unit penandaan, unit pemotongan, konveyor melintang,konveyor putar, konveyor pakan, konveyor pengunggahan, kereta makan CNC, sistem hidrolik, sistem listrik, sistem pneumatik, dan elemen penting lainnya.Dirancang khusus untuk pemrosesan otomatis baja sudut yang digunakan dalam pembuatan menara, jalur produksi ini beroperasi dengan kontrol numerik penuh, menawarkan operasi yang ramah pengguna.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50x50x4~200x200x20 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Kekuatan pemotongan (kN) |
2200/4300 |
| Max. panjang kosong (m) |
14 |
| Max. panjang dari selesai (m) |
12 |
| Punch per sisi |
3 |
| Kelompok huruf penanda |
4 |
| Jumlah huruf per kelompok |
18 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau ganda atau pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan maksimum (m/menit) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:
1Mesin penumbuk besi sudut CNC dilengkapi dengan dua atau tiga unit penumbuk, masing-masing mampu menampung tiga ukuran penumbuk yang berbeda.Unit ini dikendalikan dengan tepat melalui kontrol numerik (NC), memastikan penyesuaian posisi yang akurat selama proses menyetrum. Mesin ini mampu menghasilkan lubang bulat dan oval.Hal ini secara signifikan meningkatkan efisiensi produksiUntuk baja sudut 50×50×4mm, mesin dapat mencapai output produksi 9-10 ton per shift delapan jam.
2. Unit penandaan mesin CNC sudut punching ditempatkan dalam kandang yang kuat dan tahan lama. sistem penandaan terdiri dari empat set kaset, yang dapat dipilih melalui pemrograman,menawarkan fleksibilitas dalam menyesuaikan posisi penandaanSelain itu, mesin menggunakan teknik penandaan disk dengan 10 baris, secara otomatis memilih karakter tanpa perlu input manual, sehingga sangat meningkatkan efisiensi penandaan.
3Mesin pemotong bar sudut CNC dilengkapi dengan unit pemotong pisau tunggal, terkenal dengan kekuatan pemotongan yang superior.memberikan permukaan potong yang bersih dan halusRumah pisau dirancang dengan fitur pintu terbuka, memfasilitasi penggantian pisau yang cepat dan aman.
4Tabel material horizontal secara efisien mengangkut batang sudut ke rak material berputar, yang digerakkan oleh motor dan reduktor.Mekanisme ini memastikan posisi yang tepat dari batang sudut pada konveyor pakan untuk pengolahan berikutnya.
5Bagian kerja dikencangkan dengan aman dan diteruskan oleh gerobak pakan CNC, memastikan keselarasan dan posisi yang akurat.Kereta makan didorong oleh servo motor dan menggabungkan umpan balik dari photoelectric encoder, berfungsi dalam sistem kontrol loop tertutup untuk meningkatkan presisi.
6. Mesin perforasi dan penandaan logam baja sudut CNC beroperasi melalui sistem hidrolik yang memberi daya pada fungsi perforasi, penandaan, dan pemotongan.Ini dilengkapi dengan stasiun hidrolik berkecepatan tinggi, lengkap dengan akumulator, dan saluran hidrolik memiliki koneksi jenis ferrule, memastikan kinerja tahan kebocoran sambil menyederhanakan pemeliharaan dan penggantian bagian.Blok katup hidraulik utama disediakan oleh merek terkenal Atos, menjamin sistem hidrolik yang handal dan berkinerja tinggi.
7Sistem pendingin stasiun hidraulik menyediakan beberapa pilihan, termasuk pendinginan air, pendinginan udara, atau pendinginan minyak.Kemampuan serbaguna ini memungkinkan pelanggan untuk memilih metode pendinginan yang paling cocok berdasarkan kebutuhan operasional khusus mereka.
8Sistem kontrol terdiri dari komputer atas, PLC, servo motor, eksternal deteksi switch, dan komponen penting lainnya.dan sistem secara otomatis menghasilkan program pemrosesan yang sesuaiIni sepenuhnya kompatibel dengan berbagai format file, termasuk DXF, NC, dan lain-lain yang dihasilkan oleh perangkat lunak CAD.dengan tampilan yang intuitif dan operasi yang efisienIni termasuk fungsi seperti visualisasi grafis benda kerja, penyimpanan data yang luas, pelacakan lokasi real-time, dan pemberitahuan alarm kesalahan.
Sampel-sampel ini, yang mewakili spesifikasi standar dan parameter pengolahan khas dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung mengevaluasi kualitas pengolahan peralatan,KeakuratanMereka bertindak sebagai patokan nyata untuk menilai kinerja peralatan dan keselarasannya dengan persyaratan produksi khusus, sehingga mendukung informasi,pengambilan keputusan berbasis data untuk aplikasi potensial.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara menahan kondisi cuaca yang ekstrem dan beban yang besar,peralatan ini sangat penting untuk pengolahan komponen baja sudut yang merupakan kerangka struktural inti menaraIni secara efisien melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan dalam tubuh menara, cross-arms dan elemen struktural penting lainnya,memastikan dimensi yang tepat dan koneksi yang aman yang mempertahankan stabilitas keseluruhan dan integritas struktural menara.
