32x7x3m Dimensi keseluruhan Cnc Angle Punching Cutting Machine Line 1000/1200KN Marking Force
Pengantar Produk:
JNC seri kecepatan tinggi CNC sudut tusukan, menandai, dan memotong lini produksi terutama terdiri dari unit tusukan, unit penandaan, unit pemotongan, konveyor transversal, konveyor putar,konveyor pakan, pengunggah pengunggah, kereta makan CNC, sistem hidrolik, sistem listrik, sistem pneumatik, dan komponen penting lainnya.Spesial dirancang untuk pemrosesan otomatis baja sudut dalam pembuatan menara, jalur produksi ini beroperasi dengan kontrol numerik penuh, memastikan kemudahan penggunaan.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50x50x4~200x200x20 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Kekuatan pemotongan (kN) |
2200/4300 |
| Max. panjang kosong (m) |
14 |
| Max. panjang dari selesai (m) |
12 |
| Punch per sisi |
3 |
| Kelompok huruf penanda |
4 |
| Jumlah huruf per kelompok |
18 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau ganda atau pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan maksimum (m/menit) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:
1Mesin penumbuk besi sudut CNC dilengkapi dengan dua atau tiga unit penumbuk, masing-masing mampu mendukung tiga ukuran penumbuk yang berbeda.Unit-unit ini dikendalikan dengan tepat dengan kontrol numerik (NC), memastikan penyesuaian posisi yang akurat selama operasi tusukan. Mesin ini mampu menghasilkan lubang bulat dan oval.Hal ini secara signifikan meningkatkan efisiensi produksiUntuk baja sudut 50×50×4mm, mesin mencapai output produksi 9-10 ton per shift delapan jam.
2. Unit penandaan mesin CNC sudut tusukan ditempatkan dalam kandang yang kuat dan tahan lama. Sistem penandaan dirancang dengan empat set kaset, yang dapat dipilih melalui pemrograman,memberikan fleksibilitas untuk menyesuaikan posisi penandaan. Selain itu, mesin menggunakan teknik penandaan disk dengan 10 baris, secara otomatis memilih karakter tanpa memerlukan input manual,sehingga sangat meningkatkan efisiensi penandaan.

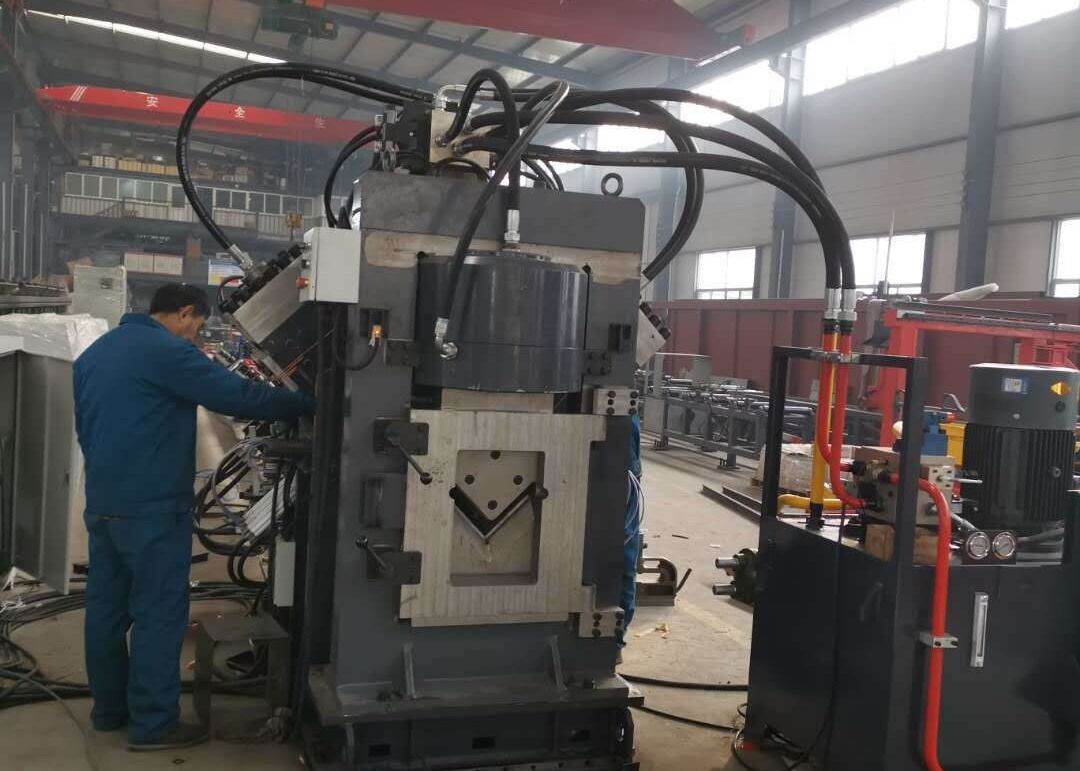

3Mesin pemotong bar sudut CNC dilengkapi dengan unit pemotong pisau tunggal, terkenal dengan kekuatan pemotongan yang luar biasa.menghasilkan permukaan potong yang bersih dan halusRumah pisau memiliki desain pintu terbuka, memungkinkan penggantian pisau yang cepat dan aman.
4Tabel material horizontal secara efisien mentransfer batang sudut ke rak material berputar, yang digerakkan oleh motor dan reduktor.Mekanisme ini memastikan posisi yang tepat dari batang sudut pada konveyor pakan untuk pengolahan berikutnya.
5Bagian kerja dipegang dengan aman dan diteruskan oleh gerobak makan CNC, memastikan keselarasan dan posisi yang tepat.Kereta makan didukung oleh servo motor dan menggabungkan umpan balik dari photoelectric encoder, beroperasi dalam sistem kontrol loop tertutup untuk meningkatkan akurasi.

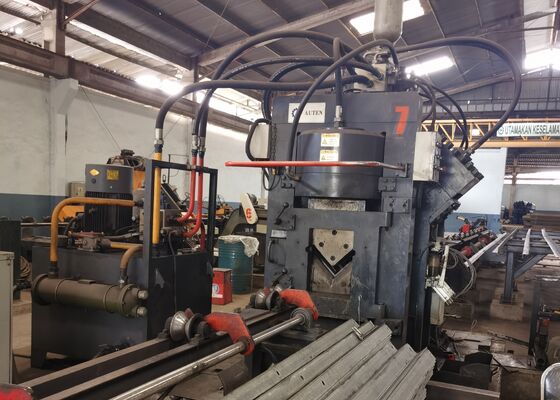

6Mesin CNC sudut baja metal punching dan penandaan beroperasi melalui sistem hidrolik yang mendorong fungsi punching, penandaan, dan mencukur.dilengkapi dengan akumulator, dan saluran hidrolik menggunakan koneksi jenis ferrule, memastikan kinerja anti kebocoran sambil menyederhanakan penggantian dan pemeliharaan.Blok katup hidrolik utama berasal dari merek terkenal Atos, memastikan sistem hidrolik yang dapat diandalkan dan berkinerja tinggi.
7Sistem pendinginan stasiun hidrolik menawarkan berbagai pilihan, termasuk pendinginan air, pendinginan udara, atau pendinginan minyak.Fleksibilitas ini memungkinkan pelanggan untuk memilih metode pendinginan yang paling tepat berdasarkan kebutuhan operasional khusus mereka.
8Sistem kontrol terdiri dari komputer bagian atas, PLC, servo motor, switch deteksi eksternal, dan komponen penting lainnya.dan sistem secara otomatis menghasilkan program pemrosesan yang sesuai. Ini sepenuhnya kompatibel dengan format file seperti DXF, NC, dan lain-lain yang dibuat oleh perangkat lunak CAD.dengan tampilan yang mudah digunakan dan operasi yang disederhanakanIni termasuk fungsi seperti visualisasi grafis benda kerja, penyimpanan data yang luas, pelacakan lokasi, dan pemberitahuan alarm kesalahan.
Sampel-sampel ini, yang mewakili spesifikasi standar dan parameter pengolahan khas dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung menilai kualitas pengolahan peralatan,KeakuratanMereka berfungsi sebagai patokan nyata untuk mengevaluasi kinerja peralatan dan kesesuaiannya untuk kebutuhan produksi tertentu, sehingga memudahkan informasi,pengambilan keputusan berbasis data untuk aplikasi potensial.

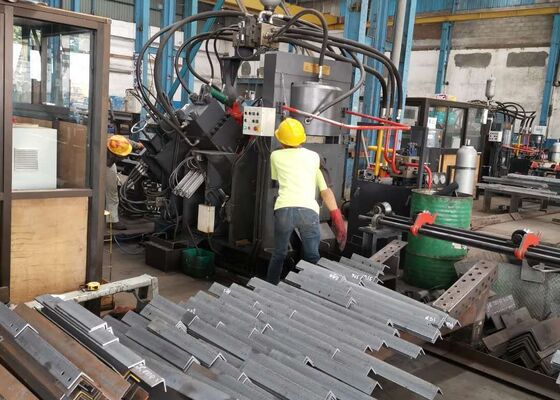

Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara mengalami kondisi cuaca ekstrem dan beban berat,peralatan ini memainkan peran penting dalam pengolahan komponen baja sudut yang membentuk kerangka struktural inti menaraHal ini secara efektif melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan dalam tubuh menara, cross-arms dan elemen struktural penting lainnya,memastikan dimensi yang tepat dan koneksi yang kuat yang menjaga stabilitas keseluruhan dan integritas struktural menara.
