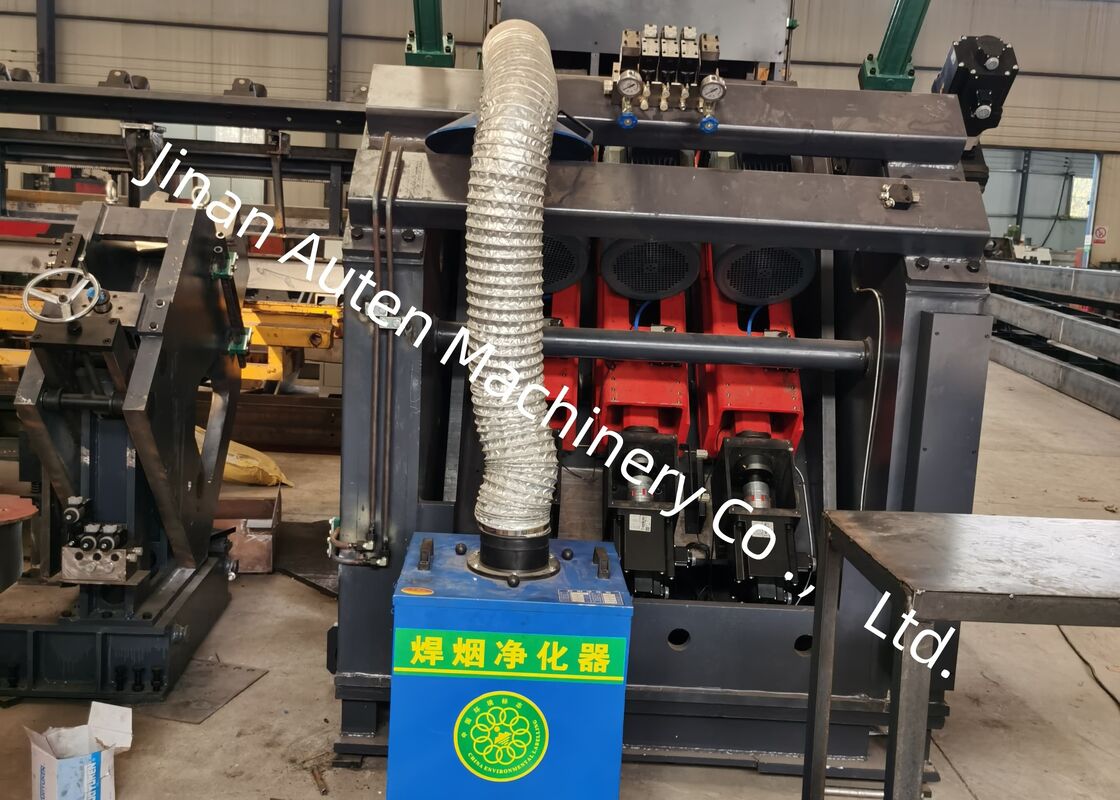

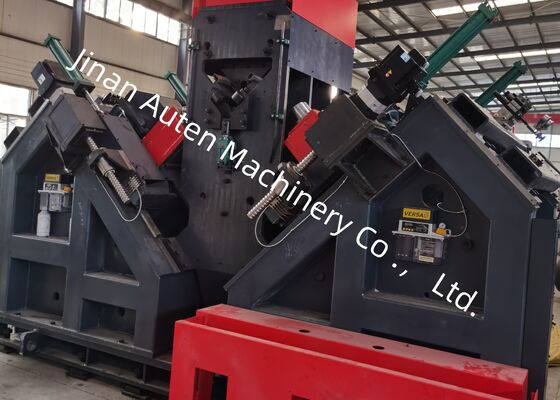

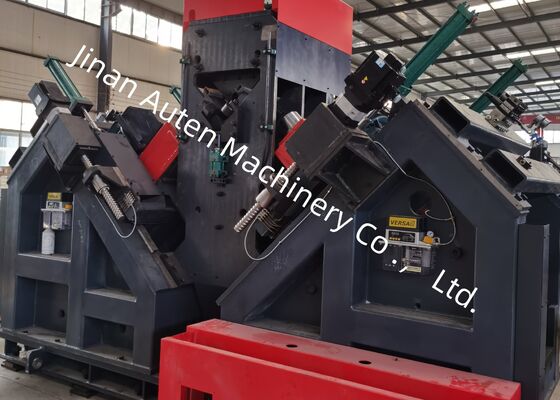

Komponen Iron Tower Manufacture Angle Steel CNC Drilling Equipment Model JNC2532
Penggunaan produk:
Jalur produksi ini dirancang untuk penandaan dan pengeboran komponen yang digunakan di menara transmisi listrik, infrastruktur telekomunikasi, dan kerangka baja.
Karakteristik struktur produk:
Mesin ini terutama terdiri dari platform makan lateral, mekanisme makan terbalik, saluran makan, sistem penandaan troli CNC, unit mengetik, unit pengeboran, unit penekanan,sebuah konveyor bahan jadi, sistem hidrolik, sistem pneumatik, sistem kontrol, dan komponen terkait lainnya.
Parameter utama:
| Model |
JNC2532 |
| Ukuran sudut (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Max. panjang kosong ((m) |
14 |
| Taper spindle pengeboran |
/ |
| Diameter pengeboran (mm) |
F40 |
| Jumlah bor di setiap sisi (pcs) |
3 (6 total di kedua sisi) |
| Kecepatan rotasi spindle maksimum (r/menit) |
Pengaturan transduser tanpa langkah |
| Kecepatan pemotongan maksimum dari bor (m/menit) |
/ |
| Mesin pengukur |
3 |
| Jangkauan tanda belakang (mm) |
50-220 (tanpa langkah) |
| Max. kecepatan makan sudut (m/menit) |
40 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Qty. dari kelompok karakter |
4 |
| Jumlah karakter dalam setiap kelompok |
18 |
| Ukuran karakter ((mm) |
14×10×19 |
| Sistem pendinginan bor |
Pendinginan eksternal |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
32x7x2.5 |
Fitur produk:
1Garis pengolahan ini terdiri dari konveyor transversal, konveyor terbalik, konveyor input, CNC input kargo, dua unit pengeboran, unit penandaan, konveyor pengungkapan otomatis,bersama dengan stasiun hidrolik terkait dan sistem pendinginan listrik. Ini mengintegrasikan teknologi CNC dan servo motor untuk makanan bahan, memastikan efisiensi yang superior dan akurasi benda kerja yang konsisten.
2Unit pengeboran diposisikan di setiap sisi, dengan setiap unit dirancang untuk menampung tiga bor dengan ukuran yang berbeda.menjamin penempatan lubang yang tepat.
3Kecepatan rotasi dari semua spindel dapat terus diatur melalui transduser, sementara kecepatan makan sangat bervariasi melalui katup kontrol kecepatan.,pemakanan operasional, dan penarikan cepat spindle sepenuhnya otomatis.
4. jalur pengeboran dilengkapi dengan satu unit penandaan, memungkinkan pengaturan sederhana posisi penandaan.dan proses feed untuk pengeboran semua didukung oleh sistem hidrolikKomponen utama berasal dari pemasok internasional yang terkenal. Sistem pendingin sirkulasi terintegrasi untuk meningkatkan umur bor.
5Proses penandaan dan pengeboran sepenuhnya otomatis. Komponen jadi dikeluarkan melalui sistem pergantian pneumatik,mengurangi beban fisik pada operator dan menawarkan keuntungan yang signifikan dibandingkan produsen yang bersaing.
6Sistem kontrol terdiri dari komputer utama, servo motor, PLC, switch pemantauan eksternal, dan komponen terkait lainnya.Program pemrosesan dihasilkan secara otomatisSelain itu, program dapat disimpan, diambil, ditampilkan, dan dikirim berdasarkan nomor workpiece.
7Jalur pemesinan dilengkapi dengan mekanisme pendukung dan penekanan untuk mengakomodasi kebutuhan pemrosesan untuk sudut dengan derajat lentur yang lebih besar.
Sampel-sampel ini mencakup berbagai spesifikasi standar dan pola lubang untuk baja sudut yang digunakan dalam konstruksi menara jalur transmisi.Mereka memungkinkan pengguna potensial atau inspektur untuk secara visual menilai kinerja operasional peralatan, menawarkan referensi yang jelas dan konkret untuk menentukan apakah peralatan memenuhi standar manufaktur yang diperlukan untuk memproduksi menara jalur transmisi.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara transmisi harus bertahan dalam kondisi cuaca ekstrem dan beban yang besar,peralatan ini memainkan peran penting dalam pengolahan komponen baja sudut yang membentuk menara'struktur beban utamaHal ini melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan dalam tubuh menara, cross-arms dan elemen struktural penting lainnya,memastikan dimensi yang tepat dan kinerja koneksi yang dapat diandalkanHal ini, pada gilirannya, memastikan stabilitas struktural jangka panjang menara transmisi selama seluruh umur layanan mereka.
