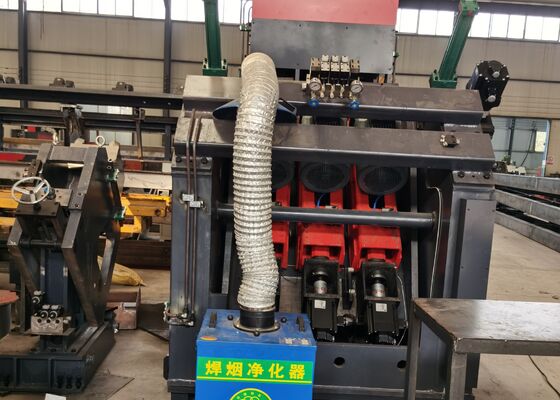

40mm Pengeboran Diameter CNC Angle Steel Punching Shearing Machine 32x7x2.5m Dimensi keseluruhan
Penggunaan produk:
Jalur produksi ini dirancang untuk penandaan dan pengeboran komponen yang digunakan di menara transmisi listrik, struktur telekomunikasi, dan kerangka baja.
Karakteristik struktur produk:

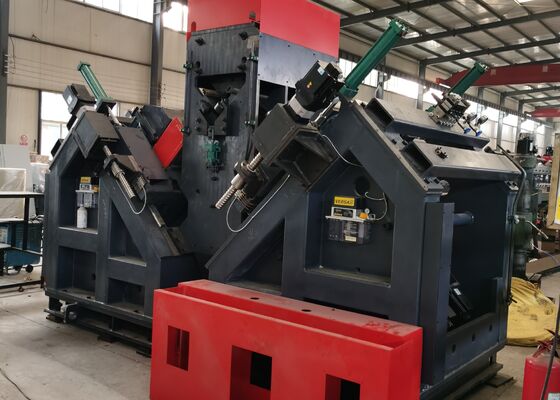

Mesin ini terutama terdiri dari platform makan lateral, mekanisme makan terbalik, saluran makan, sistem penandaan trolley CNC, unit mengetik, unit pengeboran, unit menekan,Conveyor bahan jadi, sistem hidrolik, sistem pneumatik, sistem kontrol, dan komponen terkait lainnya.
Parameter utama:
| Model |
JNC2532 |
| Ukuran sudut (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Max. panjang kosong ((m) |
14 |
| Taper spindle pengeboran |
/ |
| Diameter pengeboran (mm) |
F40 |
| Jumlah bor di setiap sisi (pcs) |
3 (6 total di kedua sisi) |
| Kecepatan rotasi spindle maksimum (r/menit) |
Pengaturan transduser tanpa langkah |
| Kecepatan pemotongan maksimum dari bor (m/menit) |
/ |
| Mesin pengukur |
3 |
| Jangkauan tanda belakang (mm) |
50-220 (tanpa langkah) |
| Max. kecepatan makan sudut (m/menit) |
40 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Qty. dari kelompok karakter |
4 |
| Jumlah karakter dalam setiap kelompok |
18 |
| Ukuran karakter ((mm) |
14×10×19 |
| Sistem pendinginan bor |
Pendinginan eksternal |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
32x7x2.5 |
Fitur produk:
1Garis pengolahan ini terdiri dari conveyor transversal, conveyor overturn, conveyor input, CNC input carriage, dua unit pengeboran, satu unit penandaan, conveyor pengungkapan otomatis,serta stasiun hidrolik dan sistem pendingin listrik yang terkaitIni menggabungkan teknologi CNC dan servo motor untuk makan, menjamin efisiensi tinggi dan presisi benda kerja yang konsisten.

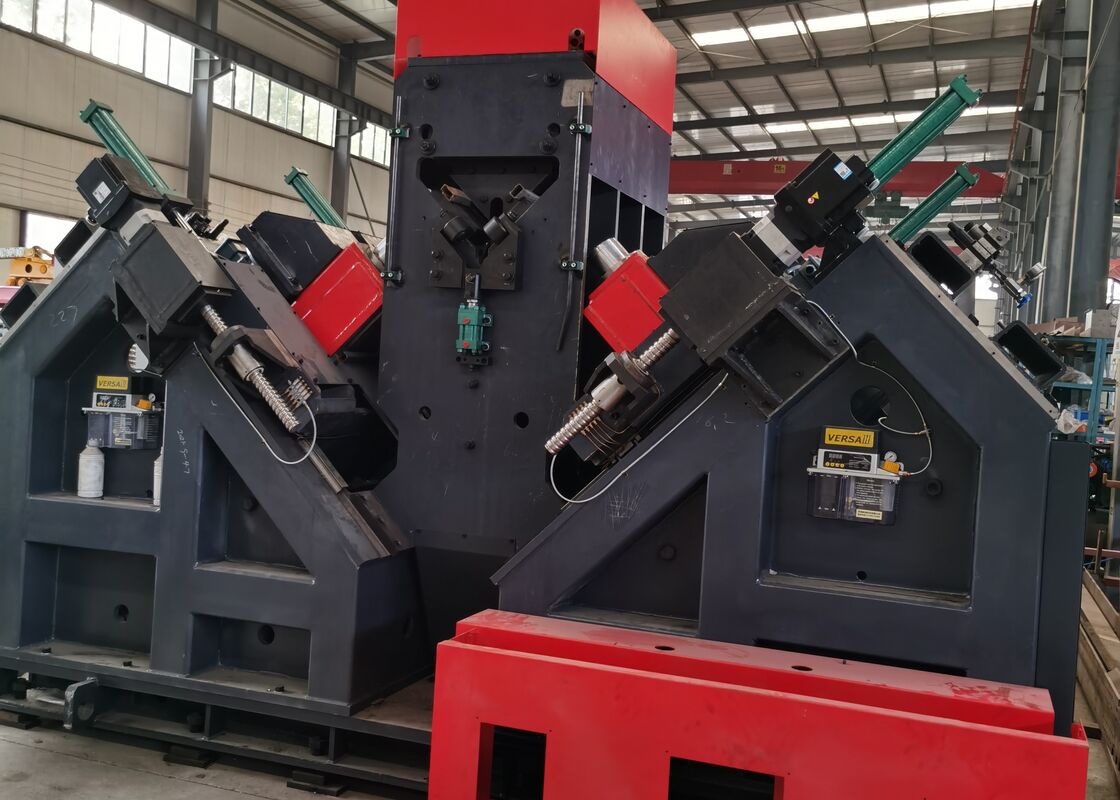

2Unit pengeboran dipasang di setiap sisi, dengan setiap unit mampu menahan tiga bor dengan ukuran yang berbeda.memastikan posisi lubang yang akurat.
3Kecepatan rotasi dari semua spindel dapat terus diatur melalui transduser, sementara kecepatan makan sangat bervariasi melalui katup kontrol kecepatan.,pemakanan operasional, dan penarikan cepat spindle sepenuhnya otomatis.
4. jalur pengeboran memiliki satu unit penanda, yang memungkinkan untuk pengaturan langsung posisi penanda.dan proses feed untuk pengeboran semua didukung oleh sistem hidrolikKomponen penting dibeli dari pemasok internasional terkemuka. Sistem pendingin sirkulasi dimasukkan untuk memperpanjang umur bor.
5Operasi penandaan dan pengeboran sepenuhnya otomatis.meminimalkan beban fisik pada operator dan memberikan manfaat yang signifikan dibandingkan dengan produsen yang bersaing.
6Sistem kontrol terdiri dari komputer utama, servo motor, PLC, switch pemantauan eksternal, dan komponen terkait lainnya.program pemrosesan dihasilkan secara otomatisSelain itu, program dapat disimpan, diambil, ditampilkan, dan dikirim sesuai dengan nomor benda kerja.
7Jalur pengolahan dilengkapi dengan mekanisme pendukung dan penekanan untuk memenuhi persyaratan pengolahan untuk sudut dengan derajat lentur yang lebih tinggi.
Sampel-sampel ini mencakup berbagai spesifikasi standar dan pola lubang untuk baja sudut yang digunakan dalam konstruksi menara jalur transmisi.Mereka memungkinkan pengguna potensial atau inspektur untuk secara visual mengevaluasi kinerja operasional peralatan, memberikan referensi yang jelas dan nyata untuk menilai apakah peralatan sesuai dengan standar manufaktur yang diperlukan untuk memproduksi menara jalur transmisi.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara transmisi diperlukan untuk menahan kondisi cuaca ekstrem dan beban yang signifikan,peralatan ini sangat penting untuk pengolahan komponen baja sudut yang membentuk menara'struktur beban utamaHal ini melakukan pengeboran dan pencetakan operasi pada baja sudut yang digunakan dalam tubuh menara, cross-arms, dan elemen struktural kunci lainnya, memastikan dimensi yang tepat dan kinerja koneksi yang dapat diandalkan.Ini., pada gilirannya, menjamin integritas struktural menara transmisi jangka panjang selama seluruh umur operasional mereka.
