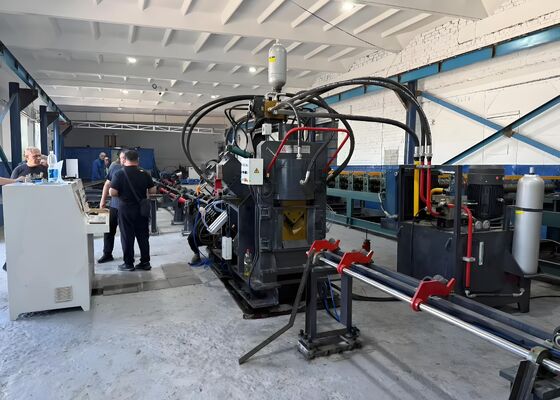

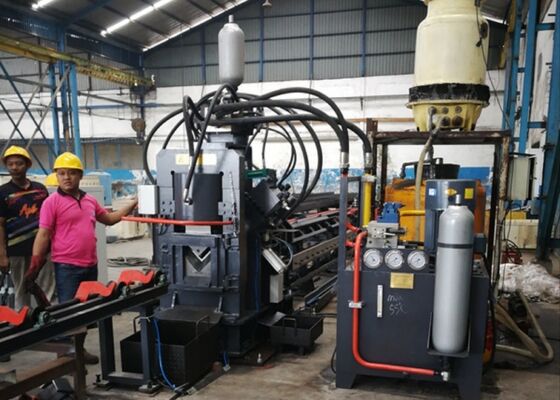

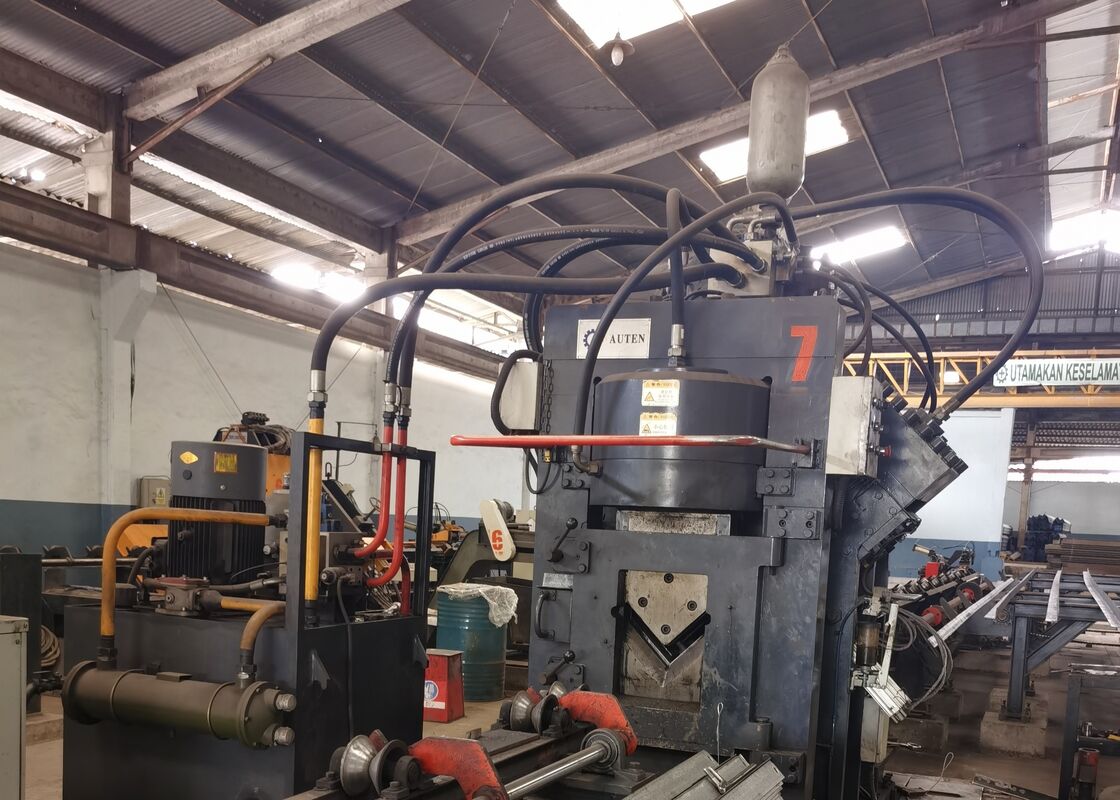

Struktur Baja Pembuatan Sudut Baja Pengetukan Penandaan Mesin Pemotongan Pengolahan Konstruksi
Pengantar Produk:
Mesin ini adalah peralatan khusus yang digunakan untuk tusukan baja sudut, menandai & mencukur di bidang industri menara baja sudut, struktur baja dan bangunan.
Parameter produk:
| Model |
JNC1010 |
| Ukuran sudut (mm) |
40x40x3~100x100x10 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х10 |
| Kekuatan pukulan (kN) |
630 |
| Kekuatan penandaan (kN) |
630 |
| Kekuatan pemotongan (kN) |
1000 |
| Max. panjang kosong (m) |
12 |
| Max. panjang dari selesai (m) |
8 |
| Punch per sisi |
2 |
| Kelompok huruf penanda |
4 |
| Jumlah huruf per kelompok |
12 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan maksimum (m/menit) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 25x6.5x2.5 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:
1Mengadopsi teknologi CNC, servo motor, dengan efisiensi tinggi, presisi benda kerja yang stabil.
2. Ada dua atau tiga set tusuk dan mati di setiap sisi yang dapat menginstal tiga jenis tusuk dengan diameter yang berbeda, dapat memproses semua lubang sekali waktu.
3. CNC feed trolley didorong oleh AC servo motor.The photoelectric encorder feed kembali informasi.Closed loop control untuk memastikan presisi posisi yang tinggi.
4. Komputer dengan antarmuka Cina / Inggris, operasi yang mudah, dan dapat menampilkan gambar benda kerja. pemrograman mudah,bisa pemrograman manual dan juga dapat menggunakan program yang dihasilkan oleh perangkat lunak lofting.
5. CNC feed kargo didorong oleh servo motor. encoder fotoelektrik feed kembali informasi. kontrol loop tertutup untuk memastikan presisi posisi tinggi.
6Semua penandaan, punching dan shearing dalam kesempurnaan otomatis, semua sudut selesai dapat diunggah oleh perangkat turnover pneumatik sehingga meringankan kekuatan kerja.
7Unit penandaan mengadopsi bingkai tertutup dengan kekakuan yang baik.
8Dengan fungsi pemotongan yang dihindari, untuk memproses sudut panjang tetap.
9Sistem kontrol terdiri dari komputer host, sistem CNC, servo motor, PLC dan saklar deteksi dll. .Hanya untuk memasukkan gambar workpiece, program pengolahan secara otomatis dihasilkan.
10Sistem hidraulik terutama digunakan untuk mengkompres bahan penetasan pemotongan penandaan pers dan mengganti kotak karakter.
Sampel-sampel ini, yang mewakili spesifikasi standar dan skenario pengolahan khas dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung menilai kualitas, presisi,dan pengerjaan peralatanMereka bertindak sebagai titik acuan konkret untuk mengevaluasi kinerja peralatan dan kepatuhan terhadap standar produksi tertentu, sehingga mendukung informasi yang baik,keputusan berbasis data untuk aplikasi masa depan.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersHal ini secara konsisten melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan untuk tubuh menara, cross-arms dan elemen struktural penting lainnya,menjamin dimensi yang akurat dan koneksi yang dapat diandalkan yang mempertahankan stabilitas keseluruhan menara.
