Pengolahan Baja Sudut CNC Pengeboran Sudut Dan Pengecatan Baris Pembuatan Kerangka Baja
Industri yang berlaku:
Mesin ini adalah peralatan khusus yang dirancang untuk mengebor dan menandai baja sudut, terutama digunakan dalam industri menara baja sudut.
Komposisi produk:
Mesin ini terutama terdiri dari konveyor melintang, sistem pemuatan berputar, konveyor input, CNC input kargo, unit pengeboran, unit penandaan, konveyor pengungsian,bersama dengan hidrolik, sistem listrik, dan pneumatik, di antara komponen lainnya.
Parameter utama:
| Model |
ADM2532 |
| Ukuran sudut (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Max. panjang kosong ((m) |
14 |
| Taper spindle pengeboran |
BT2 |
| Diameter pengeboran (mm) |
F40 |
| Jumlah bor di setiap sisi (pcs) |
3 (6 total di kedua sisi) |
| Kecepatan rotasi spindle maksimum (r/menit) |
6000 |
| Kecepatan pemotongan maksimum dari bor (m/menit) |
200 |
| Mesin pengukur |
9 |
| Jangkauan tanda belakang (mm) |
50-220 (tanpa langkah) |
| Max. kecepatan makan sudut (m/menit) |
40 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Qty. dari kelompok karakter |
4 |
| Jumlah karakter dalam setiap kelompok |
18 |
| Ukuran karakter ((mm) |
14×10×19 |
| Sistem pendinginan bor |
Air atomisasi pendinginan internal kering |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
34×8×3 |
Fitur produk:

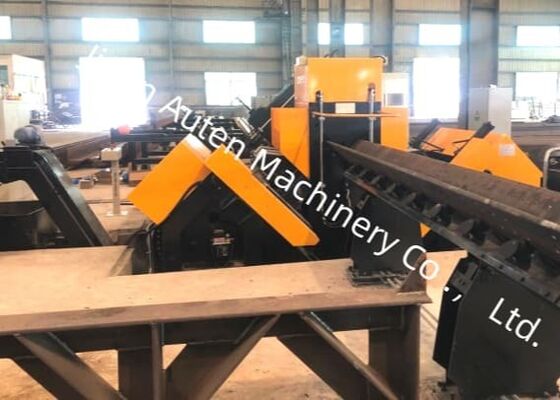

1Garis pengolahan ini terdiri dari konveyor transversal, konveyor overturn, konveyor input, kargo input CNC, dua unit pengeboran, unit penandaan, konveyor pengungkapan otomatis,bersama dengan stasiun hidrolik dan sistem pendingin listrik yang sesuaiMenggunakan teknologi CNC dan servo motor untuk makan, sistem memastikan efisiensi tinggi dan presisi benda kerja yang stabil.

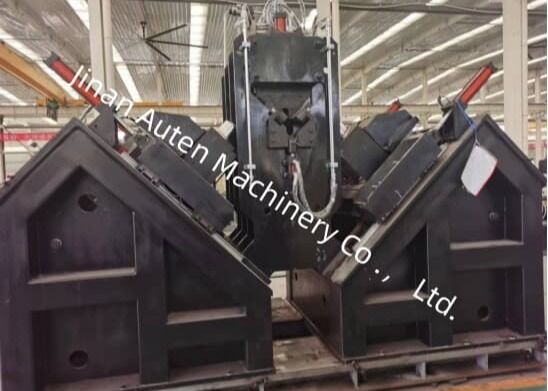

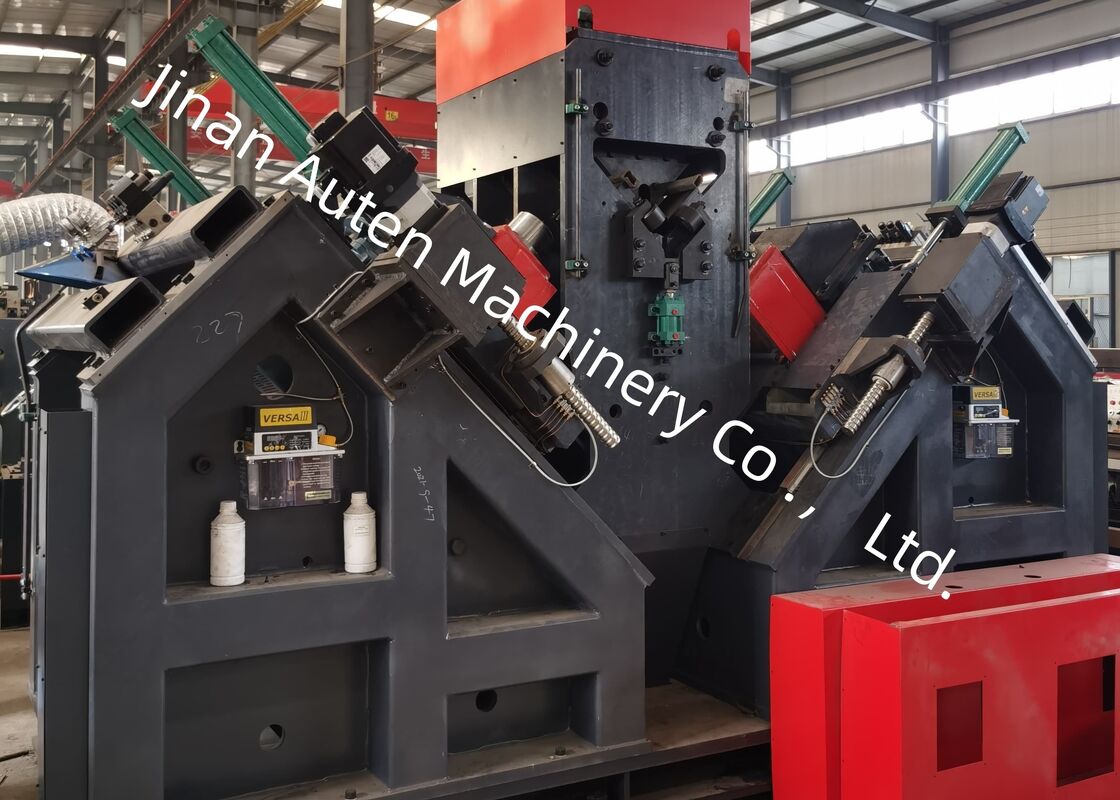

2Unit pengeboran dipasang di setiap sisi, dengan setiap unit mampu menahan tiga bor dengan ukuran yang berbeda.memastikan akurasi lubang yang tepat.
3Kecepatan rotasi semua spindle dapat disesuaikan secara terus menerus melalui transduser, sementara kecepatan makan juga dapat disesuaikan secara tak terbatas melalui katup kontrol kecepatan.Transisi antara pemakan cepat, makan bekerja, dan menarik cepat spindles sepenuhnya otomatis.
4. jalur pengeboran terdiri dari satu unit penanda, dengan posisi penanda mudah diatur sebelumnya. penanda, penjepit benda kerja, dan feed untuk pengeboran semua didukung oleh sistem hidrolik.Komponen utama berasal dari pemasok internasionalSistem pendingin sirkulasi digunakan untuk memperpanjang umur bor.
5Kedua penandaan dan pengeboran sepenuhnya otomatis, dan semua sudut yang selesai diunggah oleh perangkat perputaran pneumatik,mengurangi beban kerja bagi operator dan menawarkan keuntungan yang jelas dibandingkan produsen lain.
6Sistem kontrol terdiri dari komputer host, servo motor, PLC, switch pemantauan eksternal, dan komponen lainnya.program pemrosesan dihasilkan secara otomatisSelain itu, program dapat disimpan, dipilih, ditampilkan, dan dikomunikasikan berdasarkan nomor workpiece.
7Jalur pengolahan dilengkapi dengan perangkat pendukung dan penekanan untuk mengakomodasi pengolahan sudut dengan tikungan yang lebih besar.
Sampel-sampel ini mewakili berbagai spesifikasi standar dan konfigurasi lubang dari baja sudut yang biasa digunakan dalam konstruksi menara jalur transmisi.Mereka bertindak sebagai referensi visual bagi pengguna potensial atau inspektur untuk mengevaluasi kinerja operasional peralatan, menyediakan patokan yang jelas dan dapat diukur untuk menilai apakah peralatan memenuhi standar manufaktur yang diperlukan untuk produksi menara jalur transmisi.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara transmisi mengalami kondisi cuaca yang keras dan beban yang signifikan,peralatan ini sangat diperlukan untuk pengolahan komponen baja sudut yang membentuk struktur beban utama menara. Ini secara efisien melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan dalam tubuh menara, cross-arms dan komponen struktural penting lainnya,memastikan akurasi dimensi yang tepat dan kinerja koneksi yang dapat diandalkanAkibatnya, ia memainkan peran penting dalam menjaga integritas struktural jangka panjang dan stabilitas menara transmisi sepanjang umur operasional mereka.
