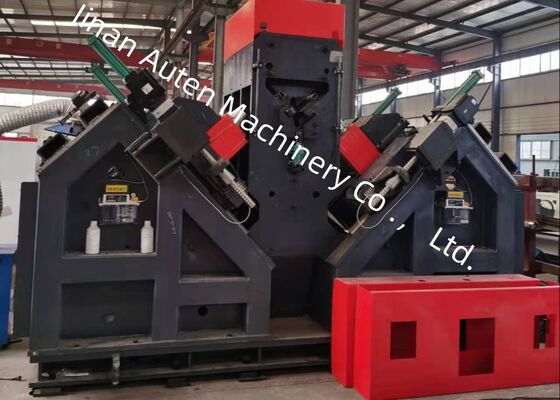

Menara Lini Transmisi CNC Kecepatan Tinggi Pengeboran Sudut Dan Lini Penandaan Fabrikasi Baja Struktural
Industri yang berlaku:
Mesin ini adalah peralatan khusus yang digunakan untuk pengeboran baja sudut & menandai terutama di bidang industri menara baja sudut.
Komposisi produk:
Mesin ini terutama terdiri dari konveyor melintang, sistem pemuatan berputar, konveyor input, CNC input kargo, unit pengeboran, unit penandaan, konveyor lepas, serta hidrolik,Sistem listrik dan pneumatik dll.
Parameter utama:
| Model |
ADM2532 |
| Ukuran sudut (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Max. panjang kosong ((m) |
14 |
| Taper spindle pengeboran |
BT2 |
| Diameter pengeboran (mm) |
F40 |
| Jumlah bor di setiap sisi (pcs) |
3 (6 total di kedua sisi) |
| Kecepatan rotasi spindle maksimum (r/menit) |
6000 |
| Kecepatan pemotongan maksimum dari bor (m/menit) |
200 |
| Mesin pengukur |
9 |
| Jangkauan tanda belakang (mm) |
50-220 (tanpa langkah) |
| Max. kecepatan makan sudut (m/menit) |
40 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Qty. dari kelompok karakter |
4 |
| Jumlah karakter dalam setiap kelompok |
18 |
| Ukuran karakter ((mm) |
14×10×19 |
| Sistem pendinginan bor |
Air atomisasi pendinginan internal kering |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
34×8×3 |
Fitur produk:
1Garis pengolahan ini terdiri dari konveyor transversal, konveyor overturn, konveyor injected, CNC injected carriage, dua set unit pengeboran, satu set unit penandaan,konveyor peluncuran otomatis dan stasiun hidrolik yang sesuaiMengadopsi teknologi CNC, servo motor dalam makan, dengan efisiensi tinggi, presisi kerja yang stabil.

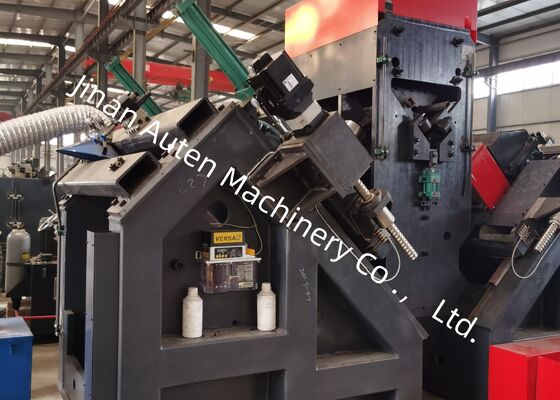

2Ada satu set unit pengeboran di setiap sisi. Setiap unit pengeboran dapat dipasang dengan tiga bor dengan dimensi yang berbeda.Unit pengeboran dapat mewujudkan gerakan CNC secara holistik untuk perubahan stadium pengeboran, sehingga untuk memastikan akurasi lubang.
3Kecepatan rotasi semua spindle adalah penyesuaian tanpa langkah yang diwujudkan oleh transduser, dan kecepatan makan juga adalah penyesuaian tanpa langkah yang diwujudkan oleh katup pengatur kecepatan.makan kerja, dan menarik cepat spindle semua selesai secara otomatis.
4. Satu unit penandaan di jalur pengeboran. Stadion penandaan dapat diatur dengan mudah. Penandaan, penjepitan benda kerja dan feed pengeboran didorong oleh sistem hidrolik.Komponen utama diimporSistem pendinginan sirkulasi diterapkan untuk memperpanjang umur bor.
5Semua penandaan dan pengeboran dalam kesempurnaan otomatis,semua sudut selesai dapat diunggah oleh perangkat perputaran pneumatik sehingga meringankan tenaga kerja pekerja dengan keuntungan yang baik daripada produsen lain.
6. Sistem kontrol terdiri dari komputer host, servo motor, PLC, switch pemantauan eksternal, dll.program pemrosesan akan dihasilkan secara otomatisSelain itu, program dapat disimpan, dipilih, ditampilkan dan dikomunikasikan sesuai dengan workpiece No.
7. Jalur pengolahan memasang perangkat pendukung & menekan untuk memenuhi persyaratan sudut pengolahan dengan lentur yang lebih besar.
Contoh-contoh ini menggambarkan berbagai spesifikasi standar dan konfigurasi lubang dari baja sudut yang sering digunakan dalam konstruksi menara jalur transmisi.Mereka berfungsi sebagai referensi visual bagi calon pengguna atau inspektur untuk menilai kinerja operasional peralatan, menawarkan patokan yang jelas dan terukur untuk menentukan apakah peralatan mematuhi standar manufaktur yang diperlukan untuk pembuatan menara jalur transmisi.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara transmisi terkena kondisi cuaca ekstrem dan beban yang cukup besar,peralatan ini sangat penting dalam pengolahan komponen baja sudut yang merupakan elemen beban utama menaraHal ini secara efektif melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan dalam tubuh menara, cross-arms dan komponen struktural penting lainnya,memastikan akurasi dimensi yang tepat dan kinerja koneksi yang dapat diandalkanAkibatnya, ia memainkan peran penting dalam melestarikan integritas struktural jangka panjang dan stabilitas menara transmisi selama seluruh umur operasional mereka.
