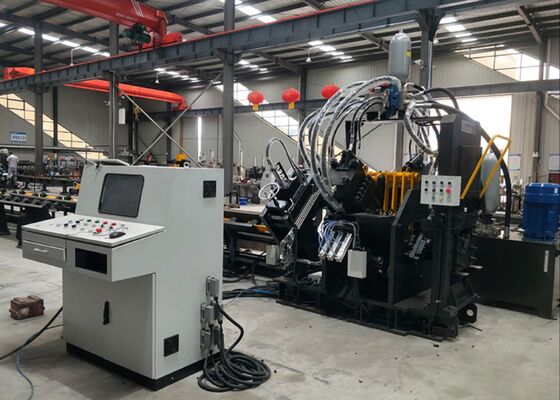

32x7x3m Ukuran Umum Profil Sudut Pengolahan CNC Sudut Iron Steel Tower Machine Line 3 CNC Axis
Pengantar Produk:

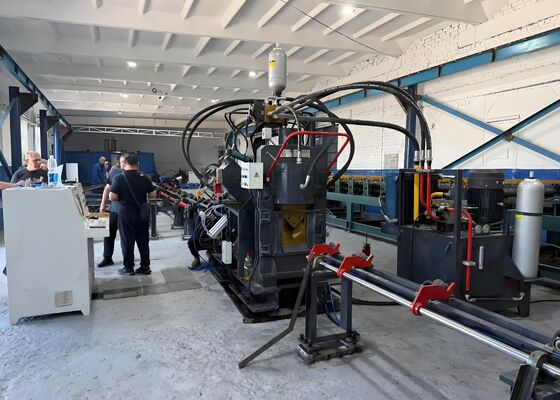

JNC seri kecepatan tinggi CNC sudut tusukan, menandai, dan memotong lini produksi terutama terdiri dari unit tusukan, unit penandaan, unit pemotongan, konveyor melintang, konveyor berputar,konveyor pakan, pengunggah pengunggah, kereta makan CNC, sistem hidrolik, sistem listrik, sistem pneumatik, dan komponen penting lainnya.Dirancang khusus untuk pengolahan otomatis baja sudut dalam pembuatan menara, jalur produksi ini beroperasi sepenuhnya di bawah kontrol numerik, menawarkan operasi yang ramah pengguna.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50x50x4~200x200x20 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Kekuatan pemotongan (kN) |
2200/4300 |
| Max. panjang kosong (m) |
14 |
| Max. panjang dari selesai (m) |
12 |
| Punch per sisi |
3 |
| Kelompok huruf penanda |
4 |
| Jumlah huruf per kelompok |
18 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau ganda atau pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan maksimum (m/menit) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:
1Mesin penumbuk besi sudut CNC dilengkapi dengan dua atau tiga unit penumbuk, masing-masing mampu menampung tiga ukuran penumbuk yang berbeda.Unit perforasi ini dengan tepat dikendalikan oleh kontrol numerik (NC), memastikan posisi tusukan yang akurat dan dapat diatur. Mesin ini mampu menghasilkan lubang bulat dan oval.Hal ini secara signifikan meningkatkan efisiensi produksiUntuk baja sudut 50×50×4mm, mesin mencapai kapasitas produksi 9-10 ton selama delapan jam shift.
2. Unit penandaan mesin CNC sudut punching ditempatkan dalam kandang yang kuat dan tahan lama. sistem penandaan meliputi empat set kaset, yang dapat dipilih melalui pemrograman,memberikan fleksibilitas dalam menyesuaikan posisi penandaanSelain itu, mesin menggunakan metode penandaan disk dengan 10 baris, secara otomatis memilih karakter tanpa perlu input manual, sehingga sangat meningkatkan efisiensi penandaan.
3Mesin pemotong batang sudut CNC dilengkapi dengan unit pemotong pisau tunggal, terkenal dengan kekuatan pemotongan yang luar biasa.menghasilkan permukaan pemotongan yang bersih dan halusRumah bilah memiliki desain pintu terbuka, memfasilitasi penggantian bilah yang cepat dan aman.
4Tabel material horizontal secara efektif mentransfer batang sudut ke rak material berputar, yang digerakkan oleh motor dan reduktor.Sistem ini memastikan posisi yang aman dari batang sudut pada konveyor pakan untuk pemrosesan lebih lanjut.
5Bagian kerja dipegang dengan aman dan diberi makan oleh gerbong makan CNC, memastikan keselarasan yang tepat dan akurasi posisi. gerbong makan digerakkan oleh servo motor,dengan umpan balik yang diberikan oleh encoder fotoelektrik, beroperasi dalam sistem kontrol loop tertutup.
6. Mesin perforasi dan penandaan logam baja sudut CNC didukung oleh sistem hidrolik yang mendorong fungsi perforasi, penandaan, dan pemotongan.Ini memiliki stasiun hidrolik berkecepatan tinggi dilengkapi dengan akumulator, dan saluran hidrolik menggunakan koneksi jenis ferrule, memastikan kinerja bebas kebocoran sambil menyederhanakan pemeliharaan dan penggantian.Blok katup hidraulik utama yang disediakan oleh merek Atos terkemuka, memastikan sistem hidrolik yang dapat diandalkan dan berkinerja tinggi.
7Sistem pendingin stasiun hidraulik menawarkan beberapa pilihan, termasuk pendinginan air, pendinginan udara, atau pendinginan minyak.Kemampuan serbaguna ini memungkinkan pelanggan untuk memilih metode pendinginan yang paling cocok berdasarkan kebutuhan operasional khusus mereka.
8Sistem kontrol terdiri dari komputer atas, PLC, servo motor, eksternal deteksi switch, dan komponen integral lainnya.dan sistem secara otomatis menghasilkan program pemrosesan yang sesuai. Ini sepenuhnya kompatibel dengan format file seperti DXF, NC, dan lain-lain yang dibuat oleh perangkat lunak CAD.menawarkan tampilan yang intuitif dan operasi yang efisien. Ini termasuk fitur seperti visualisasi benda kerja grafis, penyimpanan data yang luas, pelacakan lokasi, dan pemberitahuan alarm kesalahan.
Sampel-sampel ini, yang mewakili spesifikasi standar dan kondisi pengolahan yang umum dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung menilai kualitas pengolahan peralatan.KeakuratanMereka berfungsi sebagai referensi nyata untuk mengevaluasi kinerja peralatan dan kesesuaiannya dengan persyaratan produksi tertentu, sehingga mendukung informasi,pengambilan keputusan berbasis data untuk aplikasi potensial.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara harus bertahan dalam kondisi cuaca ekstrem dan beban berat,peralatan ini memainkan peran penting dalam pengolahan komponen baja sudut yang merupakan kerangka struktural utama menara. Ini secara efisien melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan untuk tubuh menara, cross-arms dan elemen struktural kunci lainnya,memastikan dimensi yang tepat dan koneksi yang kuat yang mempertahankan stabilitas dan integritas keseluruhan menara.
