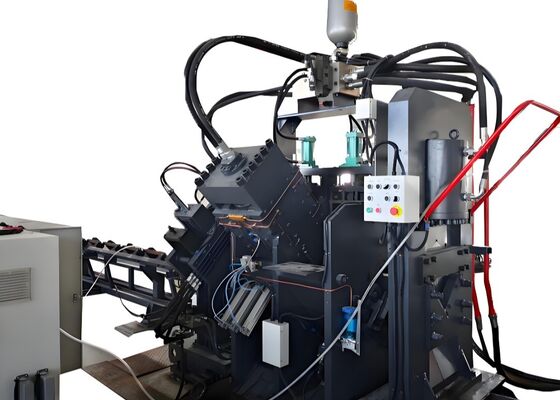

2200/4300KN kekuatan pemotongan CNC Angle Punching Shearing Steel Tower Line Produksi 18 Surat Per Grup
Pengantar Produk:
JNC seri kecepatan tinggi CNC sudut tusukan, menandai, dan memotong lini produksi terutama terdiri dari unit tusukan, unit penandaan, unit pemotongan, konveyor melintang, konveyor berputar,konveyor pakan, pengunggah pengunggah, kereta makan CNC, sistem hidrolik, sistem listrik, sistem pneumatik, dan komponen penting lainnya.Dirancang khusus untuk pemrosesan otomatis baja sudut di sektor manufaktur menara, jalur produksi ini beroperasi di bawah kontrol numerik penuh, memastikan kemudahan penggunaan.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50x50x4~200x200x20 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Kekuatan pemotongan (kN) |
2200/4300 |
| Max. panjang kosong (m) |
14 |
| Max. panjang dari selesai (m) |
12 |
| Punch per sisi |
3 |
| Kelompok huruf penanda |
4 |
| Jumlah huruf per kelompok |
18 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau ganda atau pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan maksimum (m/menit) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:
1Mesin penumbuk besi sudut CNC dilengkapi dengan dua atau tiga unit penumbuk, masing-masing mampu menampung tiga ukuran penumbuk yang berbeda.Unit perforasi ini dengan tepat dikendalikan oleh kontrol numerik (NC), memastikan penyesuaian yang akurat pada posisi menyetrum. Mesin dapat menghasilkan lubang bulat dan oval. Dengan kemampuan makan dan menyetrum berkecepatan tinggi, sangat meningkatkan efisiensi produksi.Untuk baja sudut 50×50×4mm, mesin mencapai kapasitas produksi 9-10 ton selama shift delapan jam.
2. Unit penandaan mesin CNC sudut punching ditempatkan dalam kandang yang kuat dan tahan lama. sistem penandaan terdiri dari empat set kaset, yang dapat dipilih melalui pemrograman,menawarkan fleksibilitas dalam menyesuaikan posisi penandaanSelain itu, mesin menggunakan metode penandaan disk dengan 10 baris, secara otomatis memilih karakter tanpa perlu input manual, sehingga secara signifikan meningkatkan efisiensi penandaan.
3Mesin pemotong bar sudut CNC memiliki unit pemotong pisau tunggal, yang dikenal karena kekuatan pemotongan yang luar biasa.memberikan permukaan pemotongan yang bersih dan halusRumah pisau dirancang dengan struktur pintu terbuka, yang memungkinkan penggantian pisau yang cepat dan aman.
4Tabel material horizontal secara efisien mentransfer batang sudut ke rak material berputar, yang digerakkan oleh motor dan reduktor.Sistem ini memastikan posisi yang aman dari batang sudut pada konveyor pakan untuk pengolahan berikutnya.
5Bagian kerja dipegang dengan aman dan diberi makan oleh gerobak makan CNC, menjamin keselarasan yang tepat dan akurasi posisi.dengan umpan balik dari encoder fotoelektrik, beroperasi dalam sistem kontrol loop tertutup.
6. Mesin CNC sudut baja metal punching dan menandai beroperasi melalui sistem hidrolik yang menggerakkan fungsi punching, menandai, dan mencukur.Ini dilengkapi dengan stasiun hidrolik berkecepatan tinggi yang menampilkan akumulator, dan saluran hidrolik menggunakan koneksi jenis ferrule, memastikan operasi anti kebocoran dan menyederhanakan penggantian dan pemeliharaan.Blok katup hidrolik utama berasal dari merek terkenal Atos, menjamin sistem hidrolik yang handal dan berkinerja tinggi.
7Sistem pendinginan stasiun hidrolik menawarkan berbagai pilihan, termasuk pendinginan air, pendinginan udara, atau pendinginan minyak.Fleksibilitas ini memungkinkan pelanggan untuk memilih metode pendinginan yang paling tepat berdasarkan kebutuhan operasional khusus mereka.
8Sistem kontrol terdiri dari komputer bagian atas, PLC, servo motor, switch deteksi eksternal, dan komponen penting lainnya.dan sistem secara otomatis menghasilkan program pemrosesan yang sesuai. Ini juga kompatibel dengan format file seperti DXF, NC, dan lain-lain yang dihasilkan oleh perangkat lunak CAD.menawarkan tampilan yang mudah digunakan dan operasi yang disederhanakan. Ini mendukung fitur seperti visualisasi benda kerja grafis, penyimpanan data yang luas, pelacakan data lokasi, dan pemberitahuan alarm kesalahan.
Sampel-sampel ini, yang mencerminkan spesifikasi standar dan kondisi pengolahan khas dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung mengevaluasi kualitas pengolahan peralatan,KeakuratanMereka menyediakan patokan nyata untuk menilai kinerja peralatan dan kesesuaiannya untuk kebutuhan produksi tertentu, sehingga memudahkan informasi,pengambilan keputusan berbasis data untuk aplikasi potensial.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara mengalami kondisi cuaca yang parah dan beban yang signifikan,peralatan ini sangat penting untuk memproses komponen baja sudut yang membentuk kerangka struktural utama menaraHal ini secara efektif melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan untuk tubuh menara, cross-arms dan elemen struktural penting lainnya,memastikan dimensi yang tepat dan koneksi yang aman yang menjaga stabilitas dan integritas menara secara keseluruhan.
