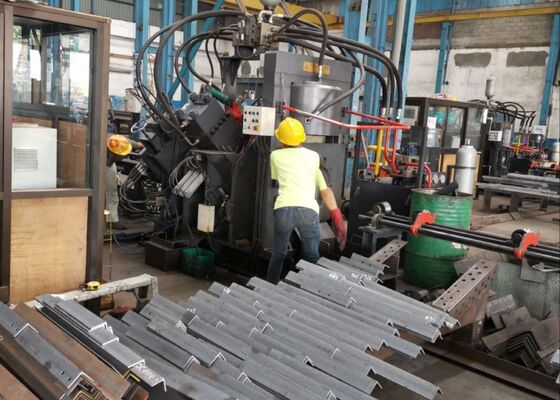

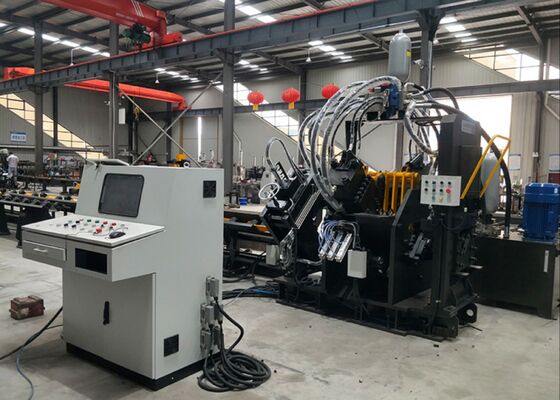

Mesin Pengerjaan Bar Sudut CNC untuk Menara Transmisi Daya
Pengantar Produk:
JNC seri kecepatan tinggi CNC sudut tusukan, penandaan, dan pemotongan lini produksi terutama terdiri dari unit tusukan, unit penandaan, unit pemotongan, konveyor transversal, konveyor berputar,konveyor pakan, pengunggah pengunggah, kereta makan CNC, sistem hidrolik, sistem listrik, sistem pneumatik, dan komponen penting lainnya.Garis produksi ini dirancang khusus untuk pemrosesan otomatis baja sudut di industri manufaktur menara. Seluruh operasi dikendalikan secara numerik, memfasilitasi operasi yang user-friendly.
Parameter produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50x50x4~200x200x20 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х20 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
1000/1200 |
| Kekuatan pemotongan (kN) |
2200/4300 |
| Max. panjang kosong (m) |
14 |
| Max. panjang dari selesai (m) |
12 |
| Punch per sisi |
3 |
| Kelompok huruf penanda |
4 |
| Jumlah huruf per kelompok |
18 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau ganda atau pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan maksimum (m/menit) |
80 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:
1Mesin penumbuk besi sudut CNC dilengkapi dengan dua atau tiga unit penumbuk, masing-masing dirancang untuk menangani tiga ukuran penumbuk yang berbeda.Unit punching ini secara tepat dikendalikan melalui kontrol numerik (NC)Mesin ini mampu menghasilkan lubang bulat dan oval.Kemampuannya untuk memberi makan dan menusuk dengan kecepatan tinggi secara signifikan meningkatkan efisiensi produksiUntuk baja sudut 50×50×4mm, mesin mencapai kapasitas output 9-10 ton selama pergantian delapan jam.
2. Unit penandaan mesin CNC sudut punching ditempatkan dalam kandang yang kokoh dan kaku. sistem penandaan terdiri dari empat set kaset, yang dapat dipilih melalui pemrograman,memungkinkan penyesuaian posisi penandaan yang fleksibelSelain itu, mesin ini menggabungkan metode penandaan disk dengan 10 baris, secara otomatis memilih karakter tanpa memerlukan input manual, sehingga secara signifikan meningkatkan efisiensi penandaan.

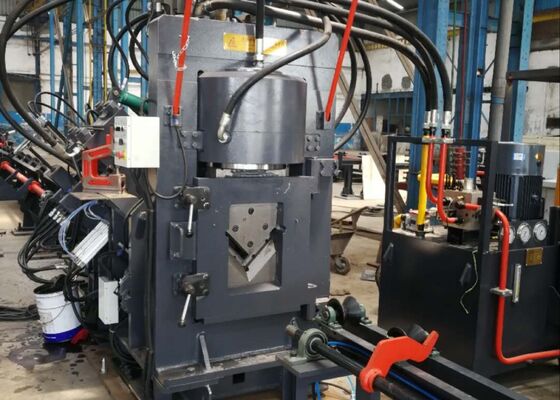

3Mesin pemotong bar sudut CNC dilengkapi dengan unit pemotong pisau tunggal, terkenal dengan kekuatan pemotongan yang superior.dan permukaan pemotongan yang dihasilkan baik bersih dan halusRumah pisau dirancang dengan struktur pintu terbuka, memfasilitasi penggantian pisau yang cepat dan aman.
4Tabel material horizontal secara efektif mengangkut batang sudut ke rak material berputar, yang digerakkan oleh motor dan reduktor.Mekanisme ini memastikan bahwa batang sudut ditempatkan dengan aman pada konveyor pakan untuk pemrosesan lebih lanjut.
5Bagian kerja dipegang dengan kuat dan diberi makan oleh gerobak makan CNC, memastikan keselarasan yang tepat dan akurasi posisi.dengan umpan balik dari encoder fotoelektrik, beroperasi dalam sistem kontrol loop tertutup.
6. Mesin CNC sudut baja metal punching dan menandai beroperasi melalui sistem hidrolik yang menggerakkan fungsi punching, menandai, dan mencukur.Ini dilengkapi dengan stasiun hidrolik berkecepatan tinggi yang menampilkan akumulator, dan saluran hidrolik menggunakan sambungan jenis ferrule, memastikan kinerja anti kebocoran dan memfasilitasi penggantian dan pemeliharaan yang mudah.Blok katup hidraulik utama disediakan oleh merek terkenal Atos, memastikan sistem hidrolik yang dapat diandalkan dan berkinerja tinggi.
7Sistem pendinginan stasiun hidrolik menawarkan berbagai pilihan, termasuk pendinginan air, pendinginan udara, atau pendinginan minyak.Keanekaragaman ini memungkinkan pelanggan untuk memilih metode pendinginan yang paling cocok sesuai dengan kebutuhan operasi khusus mereka.
8Sistem kontrol terdiri dari komputer atas, PLC, servo motor, eksternal deteksi switch, dan komponen penting lainnya.dan sistem secara otomatis menghasilkan program pemrosesan yang sesuai. Ini juga mampu membaca format file seperti DXF, NC, dan lain-lain yang diproduksi oleh perangkat lunak CAD.dengan tampilan intuitif dan pengoperasian mudah. Ini mendukung fungsi seperti visualisasi benda kerja grafis, penyimpanan data yang luas, pelacakan data lokasi, dan pemberitahuan alarm kesalahan.
Sampel-sampel ini, yang mewakili spesifikasi standar dan kondisi pengolahan khas dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung menilai kualitas pengolahan peralatan,KeakuratanMereka berfungsi sebagai referensi konkret untuk mengevaluasi kinerja peralatan dan kesesuaiannya untuk persyaratan produksi tertentu, sehingga mendukung informasi,pengambilan keputusan berbasis data untuk aplikasi potensial.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara terkena kondisi cuaca ekstrem dan beban yang besar,peralatan ini memainkan peran penting dalam pengolahan komponen baja sudut yang merupakan rangka utama menara. Ini secara efisien melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan untuk tubuh menara, cross-arms dan elemen struktural penting lainnya,memastikan dimensi yang akurat dan koneksi yang dapat diandalkan yang menjaga stabilitas dan integritas keseluruhan menara.
