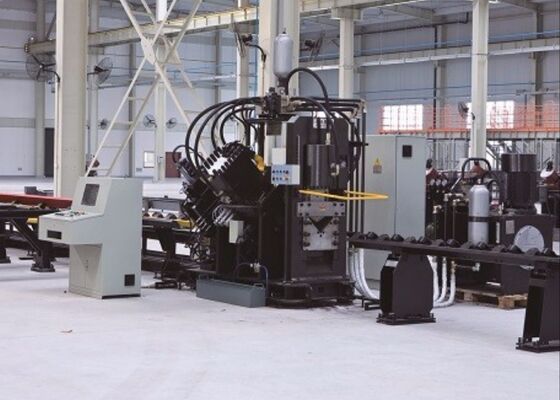

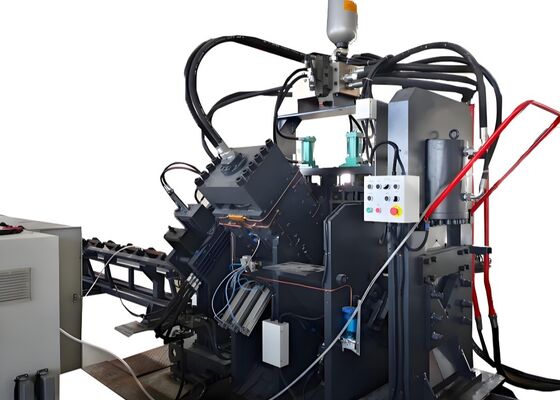

Lini Mesin Pemotong Pukulan CNC JNC2020 untuk Baja Sudut Gaya Pukulan 1000/1200KN
Pengantar Produk:
JLini produksi pukulan, penandaan, dan pemotongan sudut cnc berkecepatan tinggi seri NC terutama terdiri dari unit pukulan, unit penandaan, unit pemotongan, konveyor melintang, konveyor putar, konveyor pengumpanan, konveyor pembongkaran, kereta pengumpanan CNC, sistem hidrolik, sistem kelistrikan, pneumatik dan sebagainya. Lini produksi ini terutama digunakan untuk pemrosesan otomatis baja sudut di industri menara. Proses pemrosesan dikendalikan secara numerik dan pengoperasiannya sangat mudah. Ia dapat mewujudkan produksi otomatis, presisi tinggi, multi-varietas, dan massal.
Parameter Produk:
| Model |
JNC2020 |
| Ukuran sudut (mm) |
50х50х4~ |
| 200х200х20 |
| Maks. Pukulan (Dia. х Thi.) (mm) |
Φ26х20 |
| Gaya pukulan (kN) |
1000/1200 |
| Gaya penandaan (kN) |
1000/1200 |
| Gaya pemotongan (kN) |
2200/4300 |
| Maks. panjang kosong (m) |
14 |
| Maks. panjang jadi (m) |
12 |
| Pukulan per sisi |
3 |
| Grup huruf penandaan |
4 |
| Jumlah huruf per grup |
18 |
| Ukuran karakter (mm) |
14x10x19 |
| Sumbu CNC |
3 |
| Mode pemotongan |
Bilah Ganda atau Bilah Tunggal |
| Metode pendinginan |
Pendingin air/Pendingin udara/Pendingin oli |
| Maks. kecepatan pengumpanan (m/mnt) |
80 |
| Mode pemrograman |
Perangkat lunak Lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 32x7x3 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan. |
Fitur Produk:
1. Mesin pukulan besi sudut CNC dilengkapi dengan dua atau tiga unit pukulan, masing-masing mampu menampung tiga ukuran pukulan yang berbeda. Unit pukulan ini dikontrol secara presisi oleh kontrol numerik (NC) untuk menyesuaikan posisi pukulan. Mesin ini mampu melubangi lubang bundar dan oval. Pengumpanan dan pengoperasian pukulan berkecepatan tinggi secara signifikan meningkatkan efisiensi produksi. Untuk baja sudut 50×50×4mm, kapasitas output adalah 9-10 ton selama shift delapan jam.
2. Unit penandaan mesin pukulan sudut CNC memiliki penutup yang kuat dan kaku. Sistem penandaan mencakup empat set kaset, yang dapat dipilih melalui pemrograman, dan posisi pengetikan dapat disesuaikan secara bebas. Selain itu, metode penandaan cakram tersedia, yang terdiri dari 10 baris, dan secara otomatis memilih karakter tanpa intervensi manual, sangat meningkatkan efisiensi penandaan.
3. Mesin pemotong batang sudut CNC dilengkapi dengan unit geser bilah tunggal, yang terkenal dengan gaya pemotongannya yang tinggi. Setiap potongan dilakukan tanpa pemborosan material, dan permukaan pemotongan yang dihasilkan bersih dan halus. Rumah bilah memiliki desain pintu terbuka, memfasilitasi penggantian bilah yang cepat dan aman.
4. Meja material horizontal secara efisien memindahkan batang sudut ke rak material putar, yang didukung oleh motor dan peredam. Sistem ini memastikan bahwa batang sudut diposisikan dengan aman pada konveyor pengumpanan untuk pemrosesan lebih lanjut.
5. Benda kerja dipegang dan diumpankan dengan aman oleh kereta pengumpanan CNC, memastikan akurasi posisi yang tinggi. Kereta pengumpanan digerakkan oleh motor servo, dengan umpan balik yang disediakan oleh encoder fotoelektrik, menggunakan sistem kontrol loop tertutup.
6. Mesin pukulan dan penandaan logam baja sudut CNC didukung oleh sistem hidrolik yang menggerakkan operasi pukulan, penandaan, dan pengguntingan. Dilengkapi dengan stasiun hidrolik berkecepatan tinggi yang menampilkan akumulator, dan saluran hidrolik menggunakan koneksi tipe ferrule, yang tahan bocor dan memfasilitasi penggantian dan perawatan yang mudah. Blok katup hidrolik utama bersumber dari merek Atos yang terkenal, memastikan sistem hidrolik yang andal dan efisien.
7. Sistem pendingin stasiun hidrolik menawarkan opsi untuk pendingin air, pendingin udara, atau pendingin oli. Pelanggan memiliki fleksibilitas untuk memilih metode pendinginan yang paling sesuai berdasarkan persyaratan operasional spesifik mereka.
8. Sistem kontrol terutama terdiri dari komputer atas, PLC, motor servo, sakelar deteksi eksternal, dan komponen lainnya. Operator cukup memasukkan persyaratan pemrosesan, dan sistem secara otomatis menghasilkan program pemrosesan yang sesuai. Ia juga mampu membaca DXF, NC, dan format file lainnya yang dihasilkan oleh perangkat lunak CAD. Antarmuka manusia-mesin komputer atas ramah pengguna, menawarkan tampilan intuitif dan pengoperasian yang sederhana. Mendukung fungsi seperti tampilan grafis benda kerja, penyimpanan data yang luas, visualisasi data lokasi, dan pemberitahuan alarm kesalahan.
Sampel-sampel ini, yang mewakili spesifikasi standar dan skenario pemrosesan tipikal dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung menilai kualitas pemrosesan, presisi, dan pengerjaan peralatan. Mereka berfungsi sebagai titik referensi konkret untuk mengevaluasi kinerja peralatan dan kesesuaiannya untuk kebutuhan produksi tertentu, sehingga mendukung pengambilan keputusan yang terinformasi dan berbasis data untuk potensi aplikasi.
Dalam pembangunan saluran transmisi tegangan ultra-tinggi (UHV), di mana menara harus tahan terhadap kondisi cuaca ekstrem dan beban yang besar, peralatan ini memainkan peran penting dalam memproses komponen baja sudut yang merupakan kerangka utama menara. Ia secara efisien melakukan operasi pengeboran dan penekanan pada baja sudut yang digunakan untuk badan menara, lengan silang, dan elemen struktural penting lainnya, memastikan dimensi yang akurat dan sambungan yang aman yang menjunjung tinggi stabilitas keseluruhan menara.
