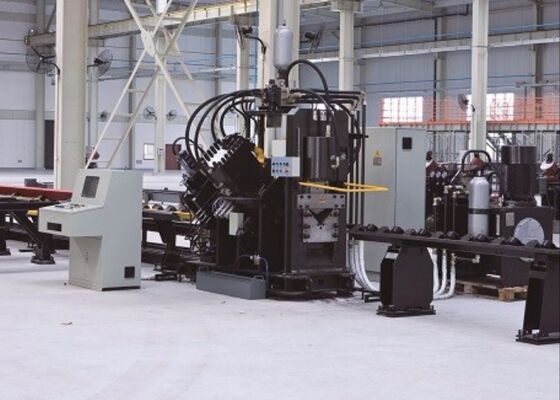

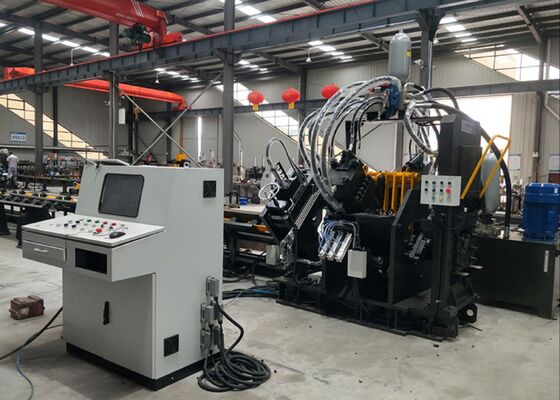

Model JNC1010 Mesin Pukulan, Penandaan, dan Pemotongan CNC Kecepatan Tinggi untuk Penggunaan Sudut
Pengantar Produk:
JLini produksi pukulan, penandaan, dan pemotongan sudut cnc kecepatan tinggi seri NC terutama terdiri dari unit pukulan, unit penandaan, unit pemotongan, konveyor melintang, konveyor putar, konveyor pengumpan, konveyor pembongkaran, kereta pengumpan CNC, sistem hidrolik, sistem kelistrikan, sistem pneumatik, dan sebagainya. Lini produksi ini terutama digunakan untuk pemrosesan otomatis baja sudut di industri menara. Proses pemrosesan dikendalikan secara numerik dan pengoperasiannya sangat mudah. Ia dapat mewujudkan produksi otomatis, presisi tinggi, multi-varietas, dan massal.
Parameter Produk:
| Model |
JNC1010 |
| Ukuran Sudut (mm) |
40х40х3~100х100х10 |
| Maks. Pukulan (Dia. х Thi.) (mm) |
Φ26х10 |
| Gaya Pukulan (kN) |
630 |
| Gaya Penandaan (kN) |
630 |
| Gaya Pemotongan (kN) |
1000 |
| Maks. panjang kosong (m) |
12 |
| Maks. panjang jadi (m) |
8 |
| Pukulan per sisi |
2 |
| Grup huruf penandaan |
4 |
| Jumlah huruf per grup |
12 |
| Ukuran karakter (mm) |
14x10x19 |
| Sumbu CNC |
3 |
| Mode Pemotongan |
Bilah Tunggal |
| Metode Pendinginan |
Pendingin Air/Pendingin Udara/Pendingin Oli |
| Maks. kecepatan pengumpanan (m/mnt) |
80 |
| Mode Pemrograman |
Perangkat lunak Lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 25x6.5x2.5 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan persyaratan khusus pelanggan. |
Fitur Produk:
1. Mesin pukulan besi sudut cnc adalah tiga atau dua set unit pukulan, yang dapat dipasang dengan tiga jenis pukulan dengan diameter berbeda. Tiga set cetakan pukulan dipindahkan dengan kontrol numerik untuk mengubah stadion. Ia tidak hanya dapat melubangi lubang bundar tetapi juga lubang oval. Kecepatan pengumpanan dan pukulan yang cepat meningkatkan efisiensi produksi. Untuk baja sudut 50×50×4mm, outputnya adalah 9-10 ton setiap delapan jam.
2. Unit penandaan mesin pukulan sudut cnc ditutup dengan kekakuan yang baik. Unit penandaan memiliki empat set kaset, yang dipilih dengan pemrograman dan stadion pengetikan dapat diatur sesuka hati. Selain itu, dapat memilih metode pengetikan cakram. Pengetikan cakram memiliki 10 baris dan secara otomatis memilih karakter tanpa intervensi manual, yang sangat meningkatkan efisiensi pengetikan.
3. Unit pemotongan mesin pemotong batang sudut cnc mengadopsi geser bilah tunggal yang populer dengan gaya geser yang besar. Tidak ada limbah dalam setiap pemotongan dan permukaan pemotongan rapi dan halus. Kotak bilah memiliki desain pintu terbuka, yang membuat penggantian bilah cepat dan aman.
4. Meja material horizontal memindahkan batang sudut ke rak material putar, yang digerakkan oleh motor dan peredam untuk menempatkan batang sudut secara stabil pada konveyor pengumpan.
5. Benda kerja ditahan dan diumpankan oleh kereta pengumpan CNC dengan akurasi penentuan posisi yang tinggi. Kereta pengumpan CNC digerakkan oleh motor servo dengan umpan balik encoder fotoelektrik, kontrol loop tertutup.
6. Sistem hidrolik mesin penandaan pukulan logam baja sudut cnc menyediakan daya untuk pukulan, pengetikan, dan geser. Stasiun hidrolik berkecepatan tinggi dengan akumulator digunakan, dan saluran hidrolik menggunakan sambungan tipe ferrule, yang tahan bocor dan mudah diganti dan dirawat. Blok katup hidrolik utama semuanya merek Atos, memastikan sistem hidrolik yang stabil dan efisien.
7. Sistem pendingin stasiun hidrolik mencakup pendingin air, pendingin udara, atau pendingin oli. Pelanggan dapat memilih metode pendinginan sesuai dengan kondisi sebenarnya.
8. Sistem kontrol terutama terdiri dari komputer atas, PLC, motor servo, sakelar deteksi eksternal, dll. Operator hanya perlu memasukkan persyaratan pemrosesan, program pemrosesan dapat dibuat secara otomatis, ia juga dapat membaca DXF, NC, dan file pemrosesan lainnya yang dihasilkan oleh perangkat lunak lofting. Tampilan antarmuka manusia-mesin dari perangkat lunak komputer atas bersifat intuitif, dan pengoperasiannya sederhana. Ia dapat mewujudkan fungsi tampilan grafik benda kerja, penyimpanan data dalam jumlah besar, tampilan data lokasi, alarm kesalahan, dan sebagainya.
Spesimen ini, yang mencerminkan spesifikasi standar dan skenario pemrosesan umum dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung menilai kualitas pemrosesan, akurasi, dan keahlian peralatan. Mereka berfungsi sebagai tolok ukur nyata untuk mengevaluasi kinerja peralatan dan keselarannya dengan persyaratan produksi tertentu, sehingga memfasilitasi pengambilan keputusan yang terinformasi dan berbasis data untuk potensi aplikasi.
Dalam pembangunan saluran transmisi tegangan ultra-tinggi (UHV)—di mana menara diharuskan untuk tahan terhadap kondisi cuaca yang parah dan beban yang signifikan—peralatan ini sangat penting untuk memproses komponen baja sudut yang membentuk kerangka inti dari menara. Ia secara andal melakukan operasi pengeboran dan penekanan pada baja sudut yang digunakan untuk badan menara, lengan silang, dan bagian struktural utama lainnya, memastikan dimensi yang tepat dan sambungan yang aman yang mempertahankan stabilitas keseluruhan menara.
