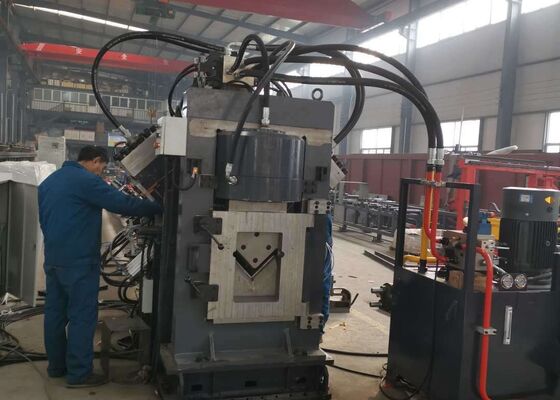

3 CNC Axis Angle Steel Punching Shearing Machine 28000*6500*2200mm Dimensi Satu Bilah Pemotongan
Industri yang berlaku:
CNC ini sudut menyetuk, memotong, dan merek mesin garis adalah tujuan dibangun, sistem khusus industri, hati-hati dirancang untuk presisi tinggi menyetuk, menandai, dan memotong baja sudut.Mesin tusukan baja sudut CNC secara unik dikonfigurasi untuk memenuhi kebutuhan pemrosesan dasar industri menara baja sudut, dimana akurasi komponen sangat penting untuk memastikan integritas dan stabilitas struktural.
Spesifikasi:
| Model |
JNC1010 |
| Fungsi |
Penggoresan, penandaan, pemotongan |
| Ukuran sudut ((mm) |
40×40×3100×100×10 |
| Max. panjang kosong (m) |
12 |
| Max. panjang dari selesai (m) |
10 |
| Maks. Penumbukan (diameter х tebal) (mm) |
Φ26×10 ((Material:Q345 510N/mm2) |
| Punch per sisi |
2 |
| Kekuatan pukulan (kN) |
630 |
| Kekuatan penandaan (kN) |
630 |
| Kekuatan pemotongan (kN) |
1000 |
| Kelompok Marking letters |
4 |
| Jumlah huruf per kelompok |
12 |
| Dimensi huruf (mm) |
14×10×19 |
| Modus pemotongan |
Pemotong pisau tunggal |
| Mesin pengukur |
3 |
| Kecepatan sudut makan (m/menit) |
80 |
| Metode pendinginan sistem hidrolik |
Pendingin air |
| Keakuratan pengolahan |
Sesuai dengan GB2694 |
| Fungsi program |
Masukan dengan keyboard dan antarmuka USB |
| Dimensi ((mm) |
28000×6500×2200 |
Komposisi produk:
Sistem CNC punching, shearing, dan marking ini terutama terdiri dari modul fungsional utama, termasuk conveyor transversal, mekanisme pemuatan berputar, conveyor feed, kereta feed CNC,unit perforasiSelain itu, jalur mesin penumbuk sudut mengintegrasikan sistem pendukung penting seperti sistem hidrolik, listrik, dan pengendali.dan sistem pneumatik bersama dengan berbagai komponen bantu.
Fitur produk:
1. Desain Unit Penanda
Unit penandaan memiliki struktur tertutup yang kuat, memastikan kekakuan yang superior.Posisi penanda acuan dapat diatur secara bebas untuk memenuhi persyaratan khusus.
2. Punch & Die Setup
CNC punching dan garis mesin mencukur dilengkapi dengan tiga set tusuk dan mati di setiap sisi, mampu menangani tiga diameter tusuk yang berbeda.tiga set mati dapat bergerak secara sinkron untuk menyesuaikan posisi referensi tusukan sesuai kebutuhan.
3. Antarmuka Manusia-Mesin & Pemrograman
Sistem ini dilengkapi dengan antarmuka dua bahasa Cina/Inggris, dirancang untuk operasi yang intuitif dan mampu menampilkan diagram benda kerja.memungkinkan mesin untuk secara langsung memanfaatkan data program yang dihasilkan oleh perangkat lunak CADSelama pengeditan program, pengguna hanya diminta untuk memasukkan dimensi benda kerja, diameter lubang, tanda referensi, dan kuantitas.
4. Kontrol & Sistem Penganan
Peralatan tusukan CNC untuk menara menggunakan teknologi CNC canggih dan servo motor yang didorong, memberikan efisiensi operasi yang ditingkatkan dan akurasi benda kerja yang konsisten.Semua hidraulik kritis, komponen pneumatik, dan listrik berasal dari pemasok internasional yang terkenal, menjamin kinerja sistem yang dapat diandalkan.
Sampel ini, yang mewakili spesifikasi umum dan persyaratan pengolahan dalam industri menara baja sudut, memungkinkan pengguna untuk secara langsung menilai kualitas pengolahan peralatan, presisi,dan standar kerja.
Dalam pembangunan jalur transmisi tegangan ultra-tinggi (UHV), di mana menara harus menahan kondisi cuaca ekstrem dan beban berat,peralatan ini memainkan peran penting dalam pengolahan komponen baja sudut yang membentuk kerangka inti menaraIni secara konsisten melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan dalam tubuh menara, cross-arms, dan elemen struktural penting lainnya.Ini memastikan akurasi dimensi yang tepat dan koneksi yang kuat, sehingga menjaga stabilitas keseluruhan menara.
