14x10x19mm Ukuran Karakter Mesin CNC Angle Line Dengan Modul Pemotongan Pencetakan Penanda
Pengantar Produk:

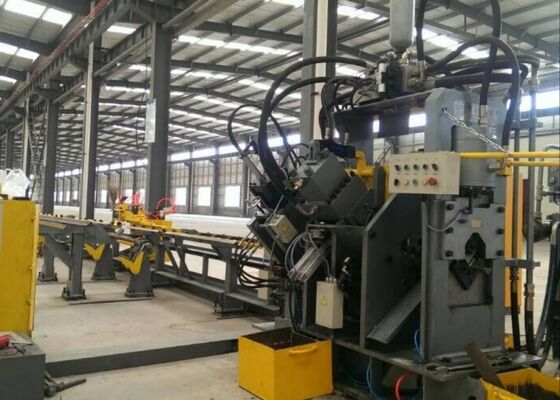

JNC seri kecepatan tinggi CNC sudut baja tusukan, menandai, dan memotong lini produksi terutama terdiri dari komponen inti seperti modul tusukan, modul penandaan, modul pemotongan,Transversal conveyor, rotary conveyor, feed conveyor, discharging conveyor, CNC feed carriage, sistem hidrolik, sistem listrik, dan sistem pneumatik.Garis produksi ini dirancang khusus untuk pemrosesan otomatis baja sudut di sektor manufaktur menara. alur kerja pengolahannya diatur oleh teknologi kontrol numerik, membanggakan operasi yang sangat user-friendly.dan operasi produksi skala besar.
Spesifikasi:
| Model |
JNC1010 |
JNC1412 |
JNC1616 |
JNC2020 |
| Ukuran sudut (mm) |
40x40x3~
100x100x10 |
40x40x3~
140x140x12 |
40x40x3~
160x160x16 |
50x50x4~
200x200x20 |
| Max. Penumbukan (Dia. х Thi.) (mm) |
Φ26х10 |
Φ26х12 |
Φ26х16 |
Φ26х20 |
| Kekuatan pukulan (kN) |
630 |
630/1000 |
1000 |
1000/1200 |
| Kekuatan penandaan (kN) |
630 |
630/1000 |
1000 |
1000/1200 |
| Kekuatan pemotongan (kN) |
1000 |
2000 |
3000 |
2200/4300 |
| Max. panjang kosong (m) |
12 |
12 |
14 |
14 |
| Max.length of finished (m) |
8 |
8 |
12 |
12 |
| Punch per sisi |
2 |
2 atau 3 |
3 |
3 |
| Kelompok huruf penanda |
4 |
4 |
4 |
4 |
| Jumlah huruf per kelompok |
12 |
12/18 |
18 |
18 |
| Ukuran karakter ((mm) |
14x10x19 |
| Mesin pengukur |
3 |
| Modus pemotongan |
Pisau tunggal |
Pisau ganda atau pisau tunggal |
| Metode pendinginan |
Pendingin air/pendingin udara/pendingin minyak |
| Kecepatan makan sudut (m/menit) |
80 |
80 |
80 |
60 |
| Mode pemrograman |
Perangkat lunak lofting atau pemrograman instruksi |
| Dimensi keseluruhan (m) |
Sekitar 25x6.5x2.5 |
Sekitar 25x6.5x2.5 |
Sekitar 32x7x3 |
Sekitar 32x7x3 |
Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan.
Fitur produk:
1. Unit tusukan dilengkapi dengan dua atau tiga set, dan dapat dikonfigurasi dengan tiga jenis tusukan yang memiliki diameter yang berbeda.Ketiga set mati punching diposisikan melalui kontrol numerik untuk menyesuaikan jarak. Unit ini mampu menusuk kedua lubang bulat dan lubang oval. pemakanan tinggi dan kecepatan menusuk meningkatkan efisiensi produksi; untuk baja sudut dengan spesifikasi 50×50×4mm,output mencapai 910 ton per shift kerja delapan jam.
2. Unit penandaan mengadopsi desain struktur tertutup, memberikan kekakuan yang sangat baik.dan jarak penandaan dapat diatur sesuai keinginanSelain itu, metode penandaan tipe disk ditawarkan sebagai konfigurasi opsional.Sistem penandaan disk terdiri dari 10 baris karakter dan memungkinkan pemilihan karakter otomatis tanpa operasi manual, sehingga secara substansial meningkatkan efisiensi penandaan.
3Unit pemotongan menggunakan sistem pemotongan pisau tunggal, sebuah desain teknik yang dikenal karena kekuatan pemotongan yang tinggi.dan permukaan potong yang dihasilkan tetap sangat bersih dan halusRumah pisau dilengkapi dengan desain pintu terbuka, memungkinkan prosedur penggantian pisau yang cepat dan aman.
4Tabel material horizontal mengangkut baja sudut ke rak material berputar.rak material putar memastikan penempatan yang tepat dan stabil dari baja sudut pada konveyor pakan.
5Bagian kerja diikat dengan aman dan diberi makan oleh gerbong makan CNC, yang memberikan presisi posisi yang superior. gerbong makan CNC digerakkan oleh servo motor,dengan pengenkode fotoelektrik untuk fungsi umpan balik dan kontrol loop tertutup.

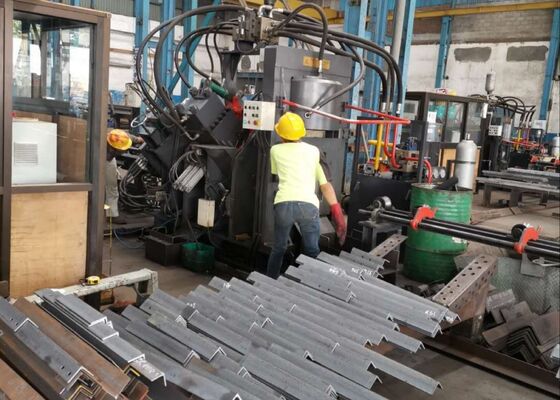

Sampel-sampel uji ini, yang berasal dari garis produksi persegi baja, pemotongan, dan penandaan,mencakup spesifikasi standar dan skenario pengolahan yang umum digunakan di sektor manufaktur menara baja sudutMereka memungkinkan pengguna untuk secara langsung mengevaluasi kualitas pemesinan peralatan, kemampuan presisi, dan standar pengerjaan.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and significant load-bearing requirements—this equipment is essential for processing the angle steel components that form the towers' primary frameworkIni secara efisien melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan untuk tubuh menara, cross-arms, dan elemen struktural penting lainnya.Ini menjamin akurasi dimensi yang tepat dan integritas koneksi yang kuat, sehingga memastikan stabilitas struktural keseluruhan menara transmisi.
