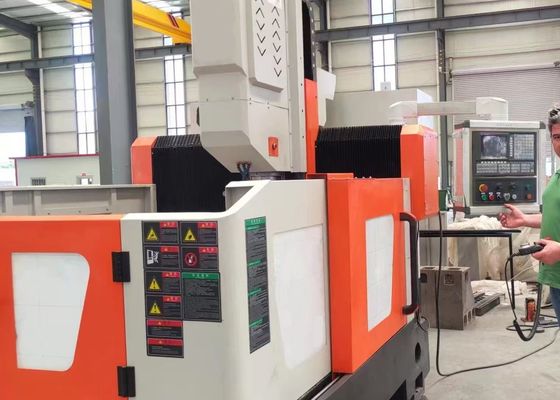

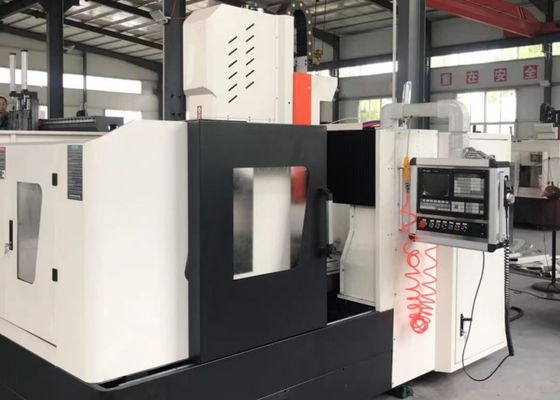

Mesin Pengeboran dan Penggilingan Pelat Tetap Gantry Ukuran Benda Kerja 1200x1200 Mm, Tinggi Gantry 750mm

Ukuran Benda Kerja 1200x1200 Mm Mesin Pengeboran dan Penggilingan Pelat Tetap Gantry Tinggi Gantry 750mm

Aplikasi:

Mesin pengeboran dan penggilingan tipe gantry CNC terutama dirancang untuk operasi pengeboran, chamfering, tapping, dan penggilingan pada pelat dan komponen struktural. Ruang lingkup aplikasinya mencakup benda kerja seperti flensa, cakram, cincin, dan pelat datar dengan ketebalan yang termasuk dalam rentang pemrosesan efektif peralatan. Mesin ini memungkinkan fabrikasi lubang tembus dan lubang buta pada komponen bahan tunggal dan bahan komposit. Menampilkan kontrol digital atas seluruh proses permesinan, ia menawarkan kemudahan operasional yang luar biasa. Ia mampu mendukung produksi otomatis, mencapai presisi tinggi, dan mengakomodasi multi-variasi serta persyaratan manufaktur skala besar.

Spesifikasi:

Fitur Produk

1. Tempat Tidur Mesin dan Meja Kerja:
Tempat tidur mesin dan meja kerja dicetak secara integral dari besi cor kelabu (HT250), menjalani perlakuan anil ganda dan penuaan sebelum pemesinan presisi akhir. Proses manufaktur ini memastikan kekakuan statis dan dinamis yang sangat baik, serta stabilitas dimensi tanpa deformasi. Permukaan meja kerja diproses secara presisi dengan T-slot yang diatur secara rasional, yang dirancang khusus untuk penjepitan benda kerja yang aman. Dua rel linier presisi tinggi dipasang di setiap sisi dasar tempat tidur, memungkinkan distribusi gaya yang seragam pada penggeser rel untuk secara signifikan meningkatkan kekakuan keseluruhan dan ketahanan terhadap tegangan dan kompresi pada alat mesin. Sistem penggerak menggunakan motor servo AC yang dipasangkan dengan sekrup bola presisi untuk secara serempak menggerakkan gerakan sumbu-Y gantry di kedua sisi. Baut jangkar yang dapat disesuaikan didistribusikan secara strategis pada permukaan bawah tempat tidur, memfasilitasi perataan tempat tidur mesin dan meja kerja yang nyaman.

2. Balok Tetap/Gantry Bergerak:
Gantry balok tetap dibuat melalui pengecoran dari besi cor kelabu (HT250). Dua set rel linier bergulir beban ultra-tinggi dipasang di sisi depan gantry. Sekrup bola presisi yang dipasangkan dengan motor servo menggerakkan pelat geser kepala daya untuk bergerak di sepanjang sumbu-X, dan pelat geser dilengkapi dengan kepala daya pengeboran sebagai standar. Gerakan gantry diwujudkan melalui motor servo, yang mentransmisikan daya melalui kopling presisi untuk menggerakkan mur sekrup bola untuk gerakan rotasi pada sekrup bola.

3. Pelana Bergerak:
Pelana bergerak adalah komponen struktural besi cor presisi. Dilengkapi dengan dua set seluncur rel linier CNC beban ultra-tinggi, satu set rakitan sekrup bola presisi, dan peredam planet presisi tinggi yang terhubung ke motor servo. Desainnya menggabungkan penyeimbangan berat kepala daya, yang mengurangi beban pada sekrup bola dan memperpanjang masa pakainya. Pelana menggerakkan kepala daya pengeboran untuk bergerak di sepanjang sumbu-Z, memungkinkan fungsi seperti gerakan maju cepat, penarikan cepat, dan penghentian kepala daya. Ia juga menampilkan kemampuan pemecahan chip otomatis, evakuasi chip, dan jeda sebagai standar.

4. Kepala Daya Pengeboran:
Kepala daya pengeboran dikonfigurasi dengan motor spindel servo khusus, yang mentransmisikan daya ke spindel presisi khusus melalui sabuk sinkron bergigi untuk meningkatkan keluaran torsi. Spindel menggabungkan rakitan bantalan kontak sudut buatan Jepang (empat baris di bagian depan, dua baris di bagian belakang) dan mendukung pengaturan kecepatan tanpa langkah. Dilengkapi dengan sistem penggantian alat pneumatik, spindel memungkinkan penggantian alat yang cepat dan efisien. Gerakan umpan digerakkan oleh motor servo yang dipasangkan dengan sekrup bola. Sumbu X dan Y mendukung operasi tautan dan mengadopsi kontrol semi-tertutup, mewujudkan fungsi interpolasi linier dan melingkar. Hidung spindel menampilkan lubang tirus BT50 dan dilengkapi dengan sambungan putar berkecepatan tinggi, mendukung pemesinan U-drill berkecepatan tinggi dengan pasokan pendingin melalui spindel.

Peralatan industri tipe gantry CNC berkinerja tinggi ini, yang dikhususkan untuk pengeboran dan penandaan pelat dan lembaran logam, dirancang secara cermat untuk pemesinan presisi komponen tipe pelat dan bagian struktural. Disesuaikan secara khusus untuk memproses benda kerja termasuk flensa, cakram, cincin, dan pelat datar, ia menampilkan spesifikasi inti di mana ketebalan benda kerja tersebut harus secara ketat sesuai dengan parameter pemesinan efektif yang telah ditentukan sebelumnya oleh mesin.

Di bengkel struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung, sehingga membangun fondasi yang kuat untuk perakitan kerangka baja yang stabil. Di dalam sektor energi angin, ia menyediakan solusi pemesinan presisi tinggi untuk menara turbin angin dan flensa—proses yang sangat diperlukan yang memastikan komponen ini dapat menahan kondisi lingkungan yang keras (misalnya, angin kencang, fluktuasi suhu). Untuk inisiatif konstruksi jembatan, peralatan memproses gelagar jembatan dan braket penyangga, memungkinkan pembentukan sambungan yang stabil dan tahan lama yang dirancang untuk menahan beban dinamis sepanjang masa pakai jembatan yang berkepanjangan.
