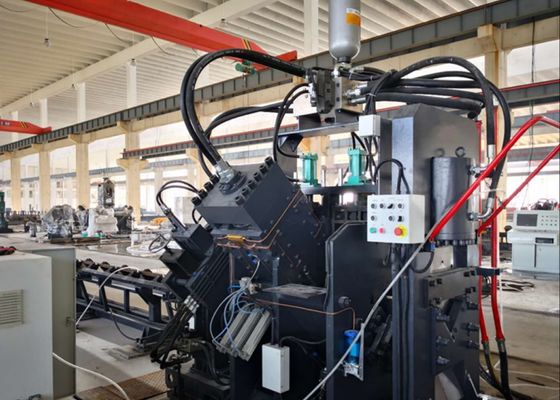

Garis Peralatan Pengeboran dan Pemotongan CNC dengan Gaya Potong 1000KN ∟40×40×3～∟100×100×10mm Ukuran Siku
Industri yang Berlaku:
Garis mesin penandaan, pemotongan, dan pengeboran siku CNC ini adalah perangkat khusus industri yang dikembangkan secara khusus untuk melakukan operasi pengeboran, penandaan, dan pemotongan baja siku dengan presisi tinggi. Mesin bor logam siku CNC dirancang khusus untuk memenuhi tuntutan pemrosesan inti dari industri menara baja siku—sektor di mana akurasi komponen secara langsung memengaruhi stabilitas struktural.
Spesifikasi:
| Model |
JNC1010 |
| Fungsi |
Pengeboran, penandaan, pemotongan |
| Ukuran siku (mm) |
∟40×40×3～∟100×100×10 |
| Panjang maksimum bahan mentah (m) |
12 |
| Panjang maksimum hasil akhir (m) |
10 |
| Pengeboran Maksimum (dia. х thi.) (mm) |
Φ26×10(Material:Q345 510N/mm2) |
| Jumlah bor per sisi |
2 |
| Gaya pengeboran (kN) |
630 |
| Gaya penandaan (kN) |
630 |
| Gaya pemotongan (kN) |
1000 |
| Grup huruf penandaan |
4 |
| Jumlah huruf per grup |
12 |
| Dimensi huruf (mm) |
14×10×19 |
| Mode pemotongan |
Pemotongan bilah tunggal |
| Sumbu CNC |
3 |
| Kecepatan pengumpanan siku (m/mnt) |
80 |
| Metode pendinginan sistem hidrolik |
Pendinginan air |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Input melalui keyboard dan antarmuka USB |
| Dimensi (mm) |
28000×6500×2200 |
Komposisi Produk:
Peralatan pengeboran, pemotongan, dan penandaan CNC ini terutama terdiri dari modul fungsional inti, yang meliputi konveyor melintang, sistem pemuatan berputar, konveyor pengumpanan, kereta pengumpanan CNC, modul pengeboran, modul penandaan, modul pemotongan, dan konveyor pembongkaran. Garis mesin pengeboran siku juga menggabungkan sistem pendukung penting—seperti sistem hidrolik, listrik, dan pneumatik—bersama dengan komponen tambahan lainnya.
Fitur Produk:
1. Desain Unit Penandaan
Unit penandaan mengadopsi struktur rangka tertutup dengan kekakuan yang sangat baik. Empat grup kotak karakter dipasang pada unit dan dapat dipilih melalui program; tanda referensi penandaan dapat diatur secara sewenang-wenang.
2. Pengaturan Bor & Die
Garis mesin penandaan dan pemotongan bor CNC setiap sisi dilengkapi dengan tiga set bor dan die, yang dapat menampung tiga jenis bor dengan diameter berbeda. Di bawah kendali PLC, ketiga set die dapat mencapai gerakan sinkron untuk menyesuaikan tanda referensi pengeboran.
3. Antarmuka Manusia-Mesin & Pemrograman
Komputer dikonfigurasi dengan antarmuka Bahasa Mandarin/Inggris, menampilkan pengoperasian yang mudah digunakan dan kemampuan untuk menampilkan gambar benda kerja. Pemrograman disederhanakan, dan peralatan dapat langsung menggunakan data program yang dihasilkan oleh perangkat lunak lofting. Saat mengedit program, pengguna hanya perlu memasukkan dimensi benda kerja, diameter lubang, tanda referensi, dan jumlah benda kerja.
4. Sistem Kontrol & Pengumpanan
Peralatan pengeboran cnc untuk menara mengadopsi teknologi CNC dan pengumpanan yang digerakkan oleh motor servo, memberikan efisiensi operasional yang tinggi dan presisi benda kerja yang stabil. Semua komponen hidrolik, pneumatik, dan listrik utama berasal dari impor, memastikan kinerja sistem yang andal.
Spesimen ini, yang mencakup spesifikasi umum dan skenario pemrosesan dalam industri menara baja siku, memungkinkan pengguna untuk secara langsung memeriksa kualitas pemrosesan, presisi, dan standar pengerjaan peralatan.
Dalam pembangunan saluran transmisi tegangan ultra-tinggi (UHV)—di mana menara diperlukan untuk menahan kondisi meteorologi ekstrem dan beban berat—peralatan ini memenuhi fungsi penting dalam memproses komponen baja siku yang merupakan kerangka utama menara. Ini secara andal menjalankan operasi pengeboran dan penekanan pada baja siku yang diterapkan pada badan menara, palang, dan komponen struktural utama lainnya. Hal ini menjamin akurasi dimensi yang tepat dan sambungan yang kuat, sehingga memastikan stabilitas keseluruhan menara.
