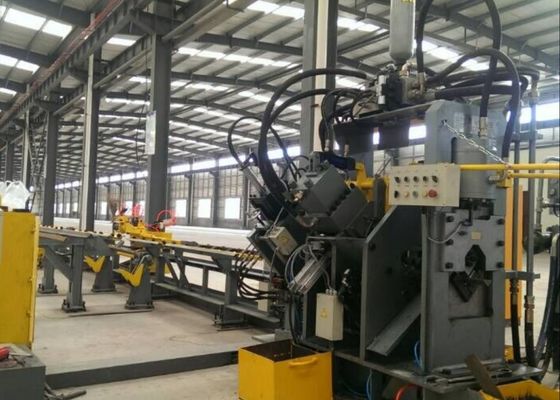

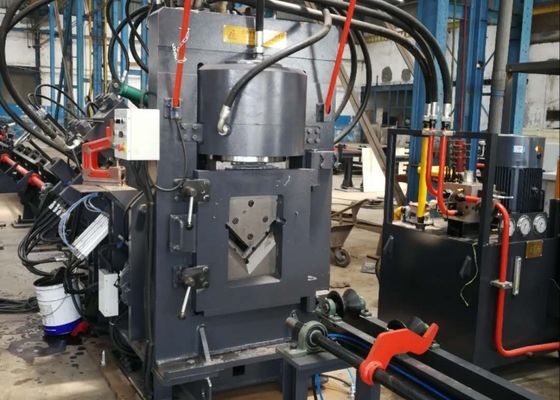

28000×6500×2200mm Angle Shearing Punching Machine Line Input Dengan Keyboard Dan USB Interface
Industri yang berlaku:
Mesin ini adalah perangkat khusus yang dirancang khusus untuk industri yang dikembangkan secara eksklusif untuk melakukan operasi tusukan, penandaan, dan pemotongan baja sudut presisi tinggi.Hal ini secara khusus disesuaikan untuk memenuhi kebutuhan pengolahan inti dari sektor menara baja sudut, industri di mana akurasi komponen secara langsung mempengaruhi stabilitas strukturalDengan mengintegrasikan logika pengolahan yang dioptimalkan, mesin ini memastikan penanganan yang tepat dan efisien dari bagian baja sudut yang penting untuk pembuatan menara,Dengan demikian memberikan dukungan yang efektif untuk produksi yang konsisten dari struktur menara berkualitas tinggi.
Spesifikasi:
| Fungsi |
Penggoresan, penandaan, pemotongan |
| Ukuran sudut ((mm) |
40 × 40 × 3 140 × 140 × 12 |
| Max. panjang kosong (m) |
12 |
| Max. panjang dari selesai (m) |
10 |
| Maks. Penumbukan (diameter х tebal) (mm) |
Φ26×12 ((Material:Q345 510N/mm2) |
| Punch per sisi |
2 |
| Kekuatan pukulan (kN) |
630 |
| Kekuatan penandaan (kN) |
630 |
|
Kekuatan pemotongan (kN)
|
1800 |
| Kelompok Marking letters |
4 |
| Jumlah huruf per kelompok |
12 |
| Dimensi huruf (mm) |
14×10×19 |
| Modus pemotongan |
Pemotong pisau tunggal |
| Mesin pengukur |
3 |
| Kecepatan sudut makan (m/menit) |
80 |
| Metode pendinginan sistem hidrolik |
Pendingin air |
| Keakuratan pengolahan |
Sesuai dengan GB2694 |
| Fungsi program |
Masukan dengan keyboard dan antarmuka USB |
| Dimensi ((mm) |
28000×6500×2200 |
Komposisi produk:
Peralatan ini terutama terdiri dari modul fungsional inti, termasuk konveyor melintang, sistem pemuatan berputar, konveyor feed-in, kereta feed-in CNC, modul perforasi,modul penandaanIni juga mengintegrasikan sistem pendukung penting seperti sistem hidrolik, listrik, dan pneumatik serta komponen tambahan lainnya.Membentuk rangkaian pengolahan yang lengkap dan terkoordinasi untuk memastikan kinerja operasi yang stabil.
Fitur produk:
1. Sistem Kontrol & Drive
Peralatan mengadopsi teknologi CNC dan servo motor-driven makan yang memberikan efisiensi operasi yang tinggi dan presisi benda kerja yang stabil.dan komponen listrik yang dibeli dari pemasok impor, memastikan kinerja sistem yang dapat diandalkan.
2. Punch & Die Konfigurasi
Setiap sisi dilengkapi dengan tiga set tusuk dan mati, yang dapat menampung tiga jenis tusuk dengan diameter yang berbeda.Tiga set cetakan mampu bergerak secara sinkron untuk menyesuaikan tanda referensi tusukan, sehingga memenuhi persyaratan pemrosesan yang fleksibel.
3. Proses Otomatis & Pengungkapan
Proses penandaan, penonjolan, dan pemotong peralatan sepenuhnya otomatis, yang meminimalkan intervensi manual.Semua komponen baja sudut yang sudah selesai dapat diunggah melalui perangkat pembalik pneumatik ini secara efektif mengurangi intensitas tenaga kerja operator dan meningkatkan efisiensi produksi secara keseluruhan.
4. Konfigurasi Sistem Kontrol & Fungsi
Sistem kontrol terdiri dari komputer host, sistem CNC, servo motor, PLC, sensor deteksi eksternal, dan komponen pendukung lainnya.Operasi pengolahan dapat dimulai hanya dengan memasukkan dimensi benda kerja, yang merampingkan prosedur operasional. Selain itu, program dapat disimpan, dipilih, ditampilkan, dan ditransmisikan sesuai dengan nomor benda kerja,memberikan kenyamanan untuk manajemen produksi yang fleksibel.
Sampel ini, yang mencakup spesifikasi umum dan skenario pengolahan di industri menara baja sudut, memungkinkan pengguna untuk secara langsung memeriksa kualitas pengolahan peralatan, presisi,dan kerajinan tanganMereka berfungsi sebagai referensi nyata untuk mengevaluasi kinerja peralatan dan kompatibilitasnya dengan persyaratan produksi tertentu,Dengan demikian memfasilitasi pengambilan keputusan berbasis data untuk skenario aplikasi potensial.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme meteorological conditions and heavy loads—this equipment plays a critical role in processing the angle steel components that form the towers’ main frameworkHal ini dapat diandalkan melakukan pengeboran dan stamping operasi pada sudut baja yang digunakan untuk tubuh menara, cross-arms, dan bagian struktural kunci lainnya.Ini memastikan akurasi dimensi yang tepat dan koneksi yang kuat, sehingga menjaga stabilitas keseluruhan menara.
