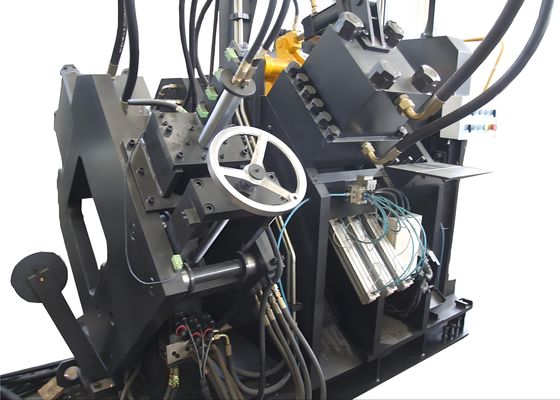

Φ26×12 Max. Pengeboran CNC Angle metal Punching Marking And Shearing Line 3 CNC Axes
Industri yang Berlaku:
Mesin ini adalah perangkat khusus yang direkayasa untuk melakukan operasi pengebiran, penandaan, dan pengguntingan baja siku. Ini dirancang khusus untuk memenuhi persyaratan pemrosesan inti dari industri menara baja siku, memastikan penanganan komponen baja siku yang presisi dan efisien yang penting untuk pembuatan menara.
Spesifikasi:
| Fungsi |
Pengeboran, penandaan, pemotongan |
| Ukuran sudut (mm) |
∟40×40×3～∟140×140×12 |
| Panjang maksimum blanko (m) |
12 |
| Panjang maksimum jadi (m) |
10 |
| Pengeboran Maksimum (dia. х thi.) (mm) |
Φ26×12(Material:Q345 510N/mm2) |
| Pukulan per sisi |
2 |
| Gaya pengebiran (kN) |
630 |
| Gaya penandaan (kN) |
630 |
|
Gaya pemotongan (kN)
|
1800 |
| Grup huruf penandaan |
4 |
| Jumlah huruf per grup |
12 |
| Dimensi huruf (mm) |
14×10×19 |
| Mode pemotongan |
Pemotongan bilah tunggal |
| Sumbu CNC |
3 |
| Kecepatan pengumpanan sudut (m/mnt) |
80 |
| Metode pendinginan sistem hidrolik |
Pendingin air |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Input melalui keyboard dan antarmuka USB |
| Dimensi (mm) |
28000×6500×2200 |
Komposisi Produk:

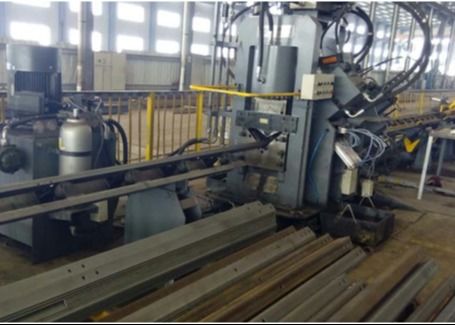

Peralatan ini terutama terdiri dari konveyor melintang, sistem pemuatan berputar, konveyor pengumpanan, kereta pengumpanan CNC, modul pengebiran, modul penandaan, modul pemotongan, dan konveyor pembongkaran— serta sistem hidrolik, listrik, dan pneumatik, di antara bagian-bagian komponen lainnya.
Fitur Produk:
1. Menggunakan teknologi CNC dan pengumpanan yang digerakkan oleh motor servo, memberikan efisiensi operasional yang tinggi dan presisi benda kerja yang konsisten. Semua komponen hidrolik, pneumatik, dan listrik utama berasal dari impor.
2. Setiap sisi dilengkapi dengan tiga set pukulan dan die, yang dapat menampung tiga jenis pukulan dengan diameter yang berbeda. Dikendalikan oleh PLC, ketiga set cetakan dapat bergerak secara sinkron untuk menyesuaikan tanda referensi pengebiran.
3. Komputer menampilkan antarmuka bahasa Cina/Inggris, memungkinkan pengoperasian yang mudah digunakan, dan mendukung tampilan gambar benda kerja. Pemrograman disederhanakan, dan peralatan dapat langsung menggunakan data program yang dihasilkan oleh perangkat lunak lofting. Saat mengedit program, hanya ukuran benda kerja, diameter lubang, tanda referensi, dan kuantitas benda kerja yang perlu dimasukkan.
4. Kereta pengumpanan CNC digerakkan oleh motor servo, dengan encoder fotoelektrik yang memberikan informasi umpan balik. Kontrol loop tertutup diadopsi untuk memastikan presisi penentuan posisi yang tinggi.
5. Proses penandaan, pengebiran, dan pengguntingan sepenuhnya otomatis. Semua komponen baja siku yang sudah jadi dapat dibongkar melalui perangkat pembalik pneumatik, mengurangi intensitas tenaga kerja.
6. Sistem kontrol terdiri dari komputer host, sistem CNC, motor servo, PLC, dan sensor deteksi eksternal, di antara komponen lainnya. Operasi pemrosesan dimulai hanya dengan memasukkan dimensi benda kerja. Selain itu, program dapat disimpan, dipilih, ditampilkan, dan ditransmisikan sesuai dengan nomor benda kerja.
7. Unit penandaan mengadopsi struktur rangka tertutup, memastikan kekakuan yang sangat baik. Empat grup kotak karakter dipasang pada unit penandaan, yang dapat dipilih melalui kontrol program. Tanda referensi penandaan dapat diatur secara sewenang-wenang. Silinder untuk pengebiran, penandaan, dan pengguntingan memiliki spesifikasi yang lebih besar; kereta NC adalah model yang ditingkatkan dan lebih kuat; dan klem memiliki kekuatan struktural yang ditingkatkan.
Spesimen ini, yang mencakup spesifikasi umum dan skenario pemrosesan dalam industri menara baja siku, memungkinkan pengguna untuk secara langsung memeriksa kualitas pemrosesan, presisi, dan keahlian peralatan. Mereka bertindak sebagai referensi nyata untuk mengevaluasi kinerja peralatan dan kompatibilitasnya dengan tuntutan produksi tertentu.
Dalam pembangunan saluran transmisi tegangan ultra-tinggi (UHV)—di mana menara diharuskan untuk menahan kondisi meteorologi ekstrem dan beban berat—peralatan ini memainkan peran penting dalam memproses komponen baja siku yang membentuk kerangka utama menara. Ia secara kompeten melakukan operasi pengeboran dan penekanan untuk baja siku yang digunakan dalam badan menara, lengan silang, dan komponen struktural utama lainnya, memastikan dimensi yang tepat dan sambungan yang kuat untuk menjaga stabilitas keseluruhan menara.
