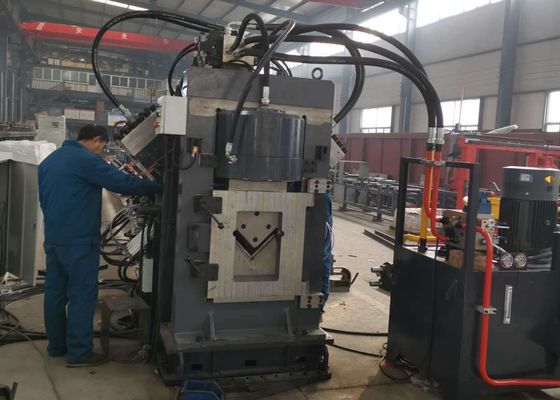

Garis Pengeboran, Penandaan, dan Pengguntingan CNC dengan Gaya Penandaan 630KN, Gaya Pemotongan 1000KN
Industri yang Berlaku:
Mesin ini berfungsi sebagai peralatan khusus yang dirancang untuk operasi pengeboran, penandaan, dan pengguntingan baja siku di sektor menara baja siku.
Spesifikasi:
| Fungsi |
Pengeboran, penandaan, pemotongan |
| Ukuran siku (mm) |
∟40×40×3～∟140×140×12 |
| Panjang maksimum bahan mentah (m) |
12 |
| Panjang maksimum hasil akhir (m) |
10 |
| Pengeboran Maksimum (dia. х thi.) (mm) |
Φ26×12(Material:Q345 510N/mm2) |
| Jumlah pukulan per sisi |
2 |
| Gaya pengeboran (kN) |
630 |
| Gaya penandaan (kN) |
630 |
|
Gaya pemotongan (kN)
|
1800 |
| Grup huruf penandaan |
4 |
| Jumlah huruf per grup |
12 |
| Dimensi huruf (mm) |
14×10×19 |
| Mode pemotongan |
Pemotongan bilah tunggal |
| Sumbu CNC |
3 |
| Kecepatan pengumpanan siku (m/mnt) |
80 |
| Metode pendinginan sistem hidrolik |
Pendinginan air |
| Presisi pemrosesan |
Sesuai dengan GB2694 |
| Fungsi program |
Input melalui keyboard dan antarmuka USB |
| Dimensi (mm) |
28000×6500×2200 |
Komposisi Produk:
Peralatan ini terutama terdiri dari konveyor melintang, sistem pemuatan putar, konveyor umpan, kereta umpan CNC, modul pengeboran, modul penandaan, modul pemotongan, konveyor pembongkaran, bersama dengan sistem hidrolik, listrik, dan pneumatik, di antara elemen-elemen penyusun lainnya.
Fitur Produk:
1. Mengadopsi teknologi CNC dan pengumpanan motor servo, menawarkan efisiensi tinggi dan presisi benda kerja yang stabil. Semua komponen hidrolik, pneumatik, dan listrik utama diimpor.
2. Setiap sisi dilengkapi dengan tiga set pukulan dan cetakan, yang dapat menampung tiga jenis pukulan dengan diameter berbeda. Tiga set cetakan dapat dipindahkan secara kolektif di bawah kendali PLC untuk menyesuaikan tanda belakang pengeboran.
3. Sistem ini dilengkapi dengan komputer yang menampilkan antarmuka Bahasa Mandarin/Inggris, memastikan pengoperasian yang mudah digunakan dan memungkinkan tampilan diagram benda kerja. Pemrograman disederhanakan, dengan kompatibilitas langsung untuk data program yang dihasilkan oleh perangkat lunak lofting. Saat mengedit program, hanya dimensi benda kerja, diameter lubang, tanda belakang, dan kuantitas benda kerja yang perlu dimasukkan.
4. Kereta umpan CNC didukung oleh motor servo, dengan encoder fotoelektrik yang memberikan umpan balik waktu nyata. Mekanisme kontrol loop tertutup digunakan untuk menjamin akurasi posisi yang tinggi.
5. Proses penandaan, pengeboran, dan pengguntingan sepenuhnya otomatis. Semua baja siku yang sudah jadi dapat dibongkar melalui perangkat balik pneumatik, sehingga mengurangi intensitas operasional.
6. Sistem kontrol terdiri dari komputer host, sistem CNC, motor servo, PLC, sensor deteksi eksternal, dan komponen lainnya. Cukup masukkan dimensi benda kerja, dan prosedur pemrosesan akan dihasilkan secara otomatis. Selain itu, program dapat disimpan, dipilih, ditampilkan, dan dikomunikasikan sesuai dengan nomor benda kerja.
Spesimen ini, yang mencakup spesifikasi dan skenario pemrosesan yang umum di sektor menara baja siku, memungkinkan pengguna untuk secara langsung memeriksa kualitas pemrosesan, presisi, dan pengerjaan peralatan. Mereka berfungsi sebagai referensi nyata untuk menilai kinerja dan kompatibilitasnya dengan persyaratan produksi tertentu.
Ini terutama dirancang untuk pengeboran dan penandaan baja siku berukuran besar, berkekuatan tinggi yang digunakan di menara saluran transmisi, dan banyak digunakan dalam berbagai skenario di seluruh konstruksi dan pemeliharaan infrastruktur transmisi daya.
Dalam pembangunan saluran transmisi tegangan ultra-tinggi (UHV), di mana menara diharuskan untuk menahan kondisi meteorologi ekstrem dan beban berat, peralatan ini memainkan peran penting dalam memproses komponen baja siku yang merupakan kerangka utama menara. Ia secara mahir melakukan operasi pengeboran dan penandaan untuk baja siku yang diterapkan pada badan menara, lengan silang, dan komponen struktural penting lainnya, memastikan dimensi yang akurat dan sambungan yang kuat untuk mengamankan stabilitas keseluruhan menara.
