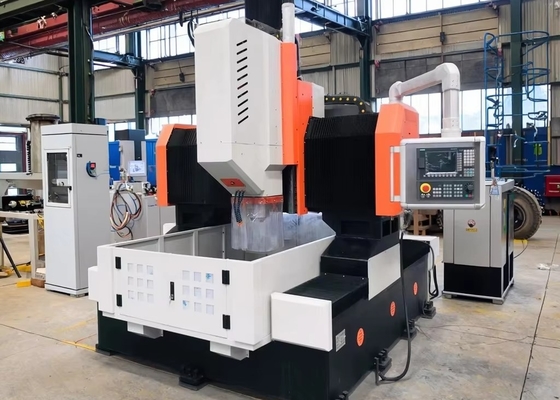

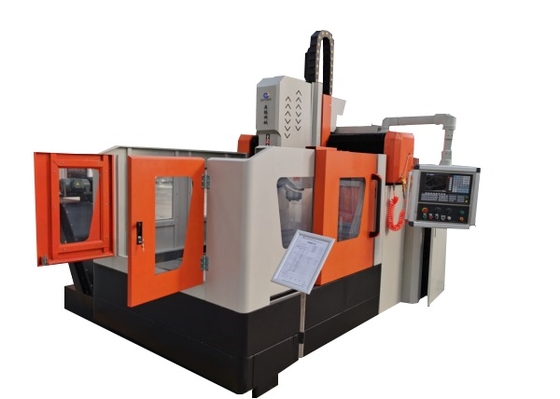

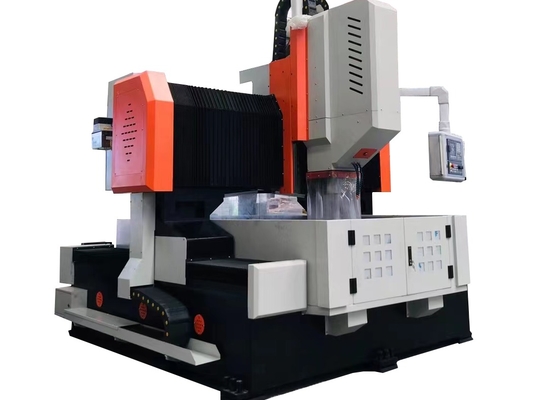

2000x1600mm Ukuran benda kerja Mesin Pengeboran Flange Plat CNC 28mm lebar T-slot

2000x1600mm Ukuran benda kerja Mesin Pengeboran Flange Plat CNC 28mm lebar T-slot

Aplikasi:

Mesin pengeboran dan penggilingan gantry CNC terutama dirancang untuk pengeboran, pengelompokan, mengetuk, dan penggilingan pelat dan komponen struktural, yang mencakup flange, disk, cincin, dan pelat,dengan ketebalan benda kerja dalam kisaran pengolahan yang efektifHal ini memungkinkan pengeboran melalui lubang dan lubang buta di kedua bagian material tunggal dan bahan komposit.Memastikan operasi yang sangat ramah pengguna, dan mendukung produksi otomatis dan presisi tinggi di berbagai varietas dan dalam jumlah besar.

1Tempat tidur mesin dan meja kerja:

Tempat mesin mengalami pengelasan, diikuti dengan penggilingan dan pemesinan presisi, menghasilkan kekakuan dinamis dan statis yang luar biasa tanpa deformasi.Dua panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memastikan distribusi gaya yang seragam pada slider panduan dan secara signifikan meningkatkan kekakuan mesin alat, kekuatan tarik, dan resistensi kompresi.Sistem drive menggunakan AC servo motor dipasangkan dengan presisi bola sekrup perakitan untuk drive sisi ganda, memungkinkan gantry untuk bergerak sepanjang sumbu Y. Selain itu, meja kerja dilengkapi dengan sistem penjepit silinder hidrolik.

2Kepala Pengeboran:

Kepala tenaga pengeboran menggabungkan motor servo spindle khusus, yang mentransmisikan daya ke spindle presisi khusus melalui sabuk sinkron bergantian untuk meningkatkan torsi.Spindle dilengkapi dengan enam baris Jepang sudut kontak bantalan konfigurasi (empat baris di depan dan dua baris di belakang)Sebuah sistem perubahan alat pneumatik terintegrasi ke dalam spindle, memastikan penggantian alat yang cepat dan bebas kerumitan.

Gerakan feed didorong oleh servo motor digabungkan dengan sekrup bola. sumbu X dan Y mendukung linkage dan memanfaatkan kontrol semi-tertutup-loop,Memfasilitasi fungsi interpolasi linier dan melingkarUjung spindle memiliki lubang kerucut BT50, dilengkapi dengan sendi putar berkecepatan tinggi, dan mampu diproses dengan bor U berkecepatan tinggi dengan outlet pusat.

3Perangkat pelumasan otomatis dan perangkat perlindungan:

Mesin alat ini dilengkapi dengan perangkat pelumasan otomatis volumetrik tekanan parsial buatan Taiwan yang memungkinkan pelumasan otomatis rel panduan, sekrup timbal, rak,dan pasangan lain yang bergerak tanpa ada titik mati, sehingga menjamin masa pakai mesin alat. sumbu X dan sumbu Y mesin alat dilengkapi dengan penutup pelindung tahan debu,sementara pelindung percikan tahan air dipasang di sekitar meja kerja.

Spesifikasi:
