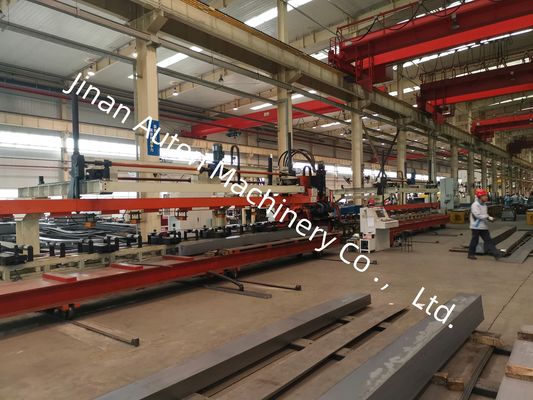

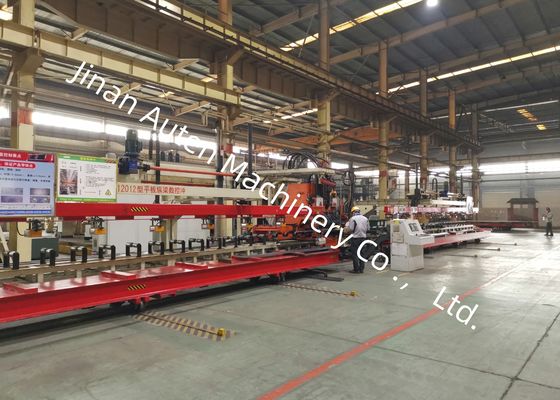

Digunakan untuk Lampu Truk Balok CNC Longitudinal Beam Punching Machine Lembar Metal Processing Line
Pengantar Produk:
Perusahaan kami telah berhasil mengembangkan lini pemrosesan logam lembaran CNC yang canggih dan berkinerja tinggi yang didedikasikan untuk perforasi presisi balok longitudinal otomotif kekuatan tinggi.Dirancang khusus untuk komponen balok ultra-lebar dan gauge tebal yang digunakan di truk tugas berat, kendaraan pertambangan, peralatan konstruksi, dan kendaraan komersial khusus lainnya, sistem ini memberikan presisi mesin yang luar biasa, efisiensi produksi yang tinggi,dan stabilitas operasional yang luar biasa, menjadikannya solusi ideal untuk pembuatan sasis kendaraan modern.
Parameter teknis utama:
| Tidak, tidak. |
Nama |
Nilai |
| 1 |
Kekuatan nominal |
1200KN |
| 2 |
Ukuran dan rentang pelat pengolahan |
| 3 |
Panjang |
4000-8000 mm |
| Lebar |
200-550 mm |
| Ketebalan |
3 ̊6mm |
| Pengelompokan sabit lembaran yang masuk |
≤7mm/10m |
| Ketidaksetaraan lembaran pada sumbu X |
≤10mm/1000mm,≤20mm/8000mm |
| Ketidaksetaraan lembaran pada sumbu Y |
5 mm |
| Pengelompokan lembaran |
≤ 50 mm |
| Sifat mekanik bahan lembaran |
σb=510850N/mm2 |
| 4 |
Max. diameter pukulan |
φ60mm |
| 5 |
Jumlah modul |
25 |
| 6 |
Max. kecepatan |
| sumbu X |
Max=50m/menit |
| sumbu Y |
Max = 30m/menit |
| 7 |
Keakuratan pemrosesan |
| sumbu X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| sumbu Y |
±0,2 mm / 600 mm |
| 8 |
Metode pengolahan |
Filtrasi |
| 9 |
Referensi |
sumbu X adalah sepanjang panjang lempeng, dan koordinat X lubang didasarkan pada ujung lempeng; sumbu Y adalah lebar lempeng, dan referensi adalah garis tengah.
|
| 11 |
Modus operasi |
Manual, otomatis |
Fitur Produk
1Garis produksi dilengkapi dengan sistem kontrol CNC 828D canggih yang terintegrasi dengan sistem servo feeding berkinerja tinggi.Kombinasi ini memastikan kecepatan produksi yang cepat sambil mempertahankan akurasi dimensi yang superior, kemampuan berulang yang sangat baik, dan kualitas pemesinan yang konsisten di setiap siklus produksi.
2Perangkat sentering otomatis servo-driven terintegrasi ke dalam perakitan roller material support, yang memungkinkan pengolahan balok longitudinal yang efisien dengan berbagai geometri cross-sectional.Sistem secara otomatis mengkompensasi variasi ketinggian mulai dari 0~200 mm, memastikan keselarasan benda kerja yang tepat dan kinerja pakan yang stabil.
3Peralatan ini dapat mengakomodasi sampai dengan 25 die punching dengan diameter yang berbeda. konfigurasi alat yang dioptimalkan memungkinkan penggantian die cepat dan instalasi yang nyaman,mengurangi waktu pengaturan secara signifikan sambil meningkatkan fleksibilitas produksi dan efisiensi operasional.
4. Seluruh siklus manufaktur termasuk loading material, punching, dan unloading finished part sepenuhnya otomatis. Proses produksi terintegrasi ini meminimalkan intervensi manual,mengurangi kebutuhan tenaga kerja, dan secara substansial meningkatkan produktivitas manufaktur secara keseluruhan.
5Scrap yang dihasilkan selama operasi punching dihapus secara otomatis melalui sistem pengumpulan limbah terintegrasi, menjaga lingkungan kerja yang bersih, mencegah akumulasi bahan,dan memastikan terus menerus, produksi yang tidak terganggu.
6Perangkat lunak pemrograman cerdas ini mendukung impor langsung gambar AutoCAD dan file DXF yang dihasilkan oleh platform CAD arus utama.perangkat lunak secara otomatis mengubah data desain ke dalam program mesin, menyederhanakan prosedur pemrograman, memperpendek waktu pengaturan, dan meminimalkan kesalahan pemrograman.

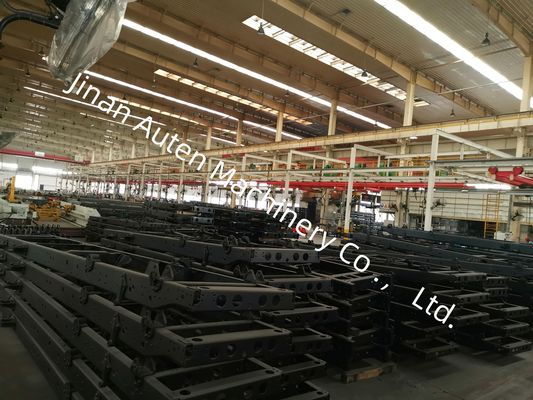

Pameran produk menyajikan koleksi yang dipilih dengan hati-hati dari sampel balok longitudinal selesai yang diproduksi di jalur produksi otomatis ini,yang mewakili berbagai spesifikasi yang umum digunakan pada truk pertambangan, kendaraan komersial tugas berat, mesin konstruksi, dan peralatan transportasi khusus.Kualitas penumbukan yang lebih tinggi, dan konsistensi dimensi yang luar biasa, memungkinkan pelanggan, insinyur, dan inspektur kualitas untuk secara langsung mengevaluasi kemampuan mesin peralatan, presisi manufaktur,dan keandalan produksi.
Mesin Pencetakan Balok Panjang CNC canggih ini dirancang khusus untuk pencetakan balok panjang datar yang digunakan dalam industri manufaktur otomotif.Ini banyak digunakan dalam produksi balok longitudinal sasis untuk truk tugas berat, kendaraan pertambangan, mesin konstruksi, dan kendaraan komersial khusus lainnya.Dengan menghasilkan pola lubang yang sangat akurat yang memenuhi persyaratan konstruksi dan rekayasa yang ketat, peralatan menyediakan solusi manufaktur yang dapat diandalkan untuk komponen beban kritis.dan kapasitas produksi otomatis berkontribusi secara signifikan untuk meningkatkan efisiensi manufaktur, peningkatan integritas struktural, dan kualitas produk yang konsisten unggul.
