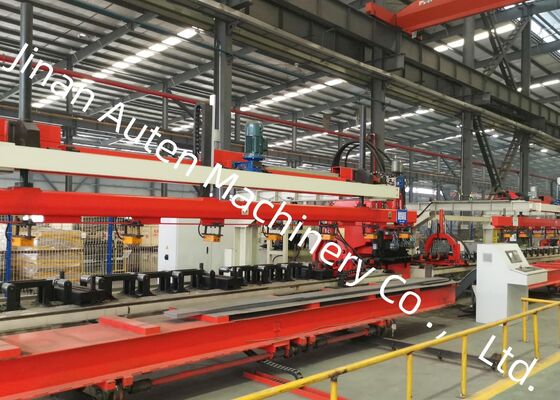

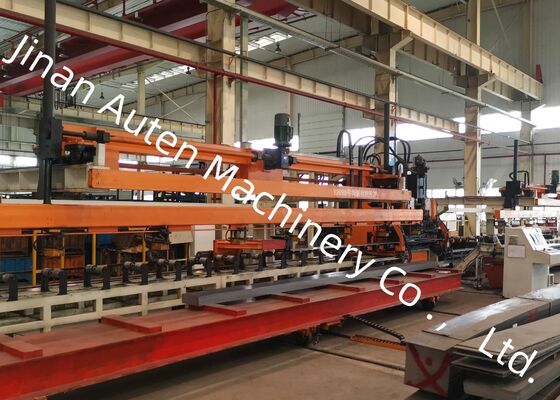

4-9mm Ketebalan Lempeng Cnc Otomatis Lembar Metal Punching Processing Line Untuk Kendaraan Berat
Pengantar Produk:
Perusahaan kami secara independen merancang dan mengembangkan state-of-the-art,jalur pemrosesan logam lembaran otomatis berkinerja tinggi yang dirancang khusus untuk perforasi presisi balok longitudinal otomotif kekuatan tinggiSistem ini dioptimalkan untuk pengolahan komponen balok longitudinal ultra-lebar dan heavy-gauge yang umum digunakan dalam kendaraan berat, truk pertambangan, mesin konstruksi,dan kendaraan komersial khusus lainnya, memberikan produktivitas yang luar biasa, akurasi pemesinan, dan keandalan operasi.
Parameter teknis utama:
| Tidak, tidak. |
Nama |
Nilai |
| 1 |
Kekuatan nominal |
1200KN |
| 2 |
Ukuran dan rentang pelat pengolahan |
| 3 |
Panjang |
4000-8000 mm |
| Lebar |
200-550 mm |
| Ketebalan |
3 ̊6mm |
| Pengelompokan sabit lembaran yang masuk |
≤7mm/10m |
| Ketidaksetaraan lembaran pada sumbu X |
≤10mm/1000mm,≤20mm/8000mm |
| Ketidaksetaraan lembaran pada sumbu Y |
5 mm |
| Pengelompokan lembaran |
≤ 50 mm |
| Sifat mekanik bahan lembaran |
σb=510850N/mm2 |
| 4 |
Max. diameter pukulan |
φ60mm |
| 5 |
Jumlah modul |
25 |
| 6 |
Max. kecepatan |
| sumbu X |
Max=50m/menit |
| sumbu Y |
Max = 30m/menit |
| 7 |
Keakuratan pemrosesan |
| sumbu X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| sumbu Y |
±0,2 mm / 600 mm |
| 8 |
Metode pengolahan |
Filtrasi |
| 9 |
Referensi |
sumbu X adalah sepanjang panjang lempeng, dan koordinat X lubang didasarkan pada ujung lempeng; sumbu Y adalah lebar lempeng, dan referensi adalah garis tengah.
|
| 11 |
Modus operasi |
Manual, otomatis |
Fitur Produk

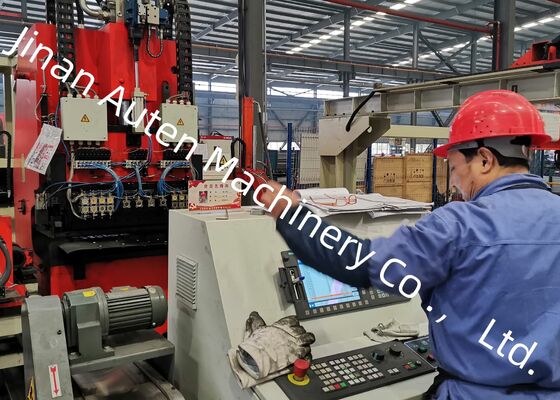

1Garis produksi dilengkapi dengan sistem kontrol CNC 828D canggih yang terintegrasi dengan teknologi servo-driven feeding berkinerja tinggi.Konfigurasi ini memastikan produksi berkecepatan tinggi sambil mempertahankan akurasi dimensi yang luar biasa dan kualitas pemesinan yang dapat diulang untuk setiap benda kerja.
2Mekanisme pemusatan otomatis yang dikendalikan servo terintegrasi ke dalam sistem roller pendukung pakan, yang memungkinkan pemrosesan balok longitudinal yang efisien dengan profil penampang yang berbeda.Sistem secara otomatis mengkompensasi variasi ketinggian mulai dari 0~200 mm, memastikan posisi material yang akurat dan kinerja makan yang stabil.
3Mesin ini mampu mengakomodasi hingga 25 die punching dengan diameter yang berbeda. Struktur alat yang dioptimalkan memungkinkan penggantian die yang cepat dan pemasangan yang mudah,mengurangi waktu pengaturan secara signifikan dan meningkatkan fleksibilitas produksi.
4Pemuatan bahan, penonjolan, dan pengungkapan bagian jadi dilakukan secara otomatis sepanjang seluruh siklus produksi.mengurangi biaya tenaga kerja, dan meningkatkan efisiensi produksi.
5Scrap yang dihasilkan selama proses menyetrum secara otomatis dikosongkan dan dikumpulkan melalui sistem penghapusan limbah terintegrasi, menjaga lingkungan produksi yang bersih dan memastikan terus-menerus,operasi mesin tanpa gangguan.
6Perangkat lunak pemrograman cerdas ini mendukung impor langsung gambar AutoCAD dan file DXF yang dihasilkan oleh sistem CAD arus utama.perangkat lunak secara otomatis mengubah data desain ke dalam program mesin, menyederhanakan prosedur pemrograman, memperpendek waktu persiapan produksi, dan meminimalkan kemungkinan kesalahan pemrograman.
Pameran produk mencakup berbagai sampel balok longitudinal yang telah dipilih dengan hati-hati yang diproduksi oleh jalur produksi otomatis ini,yang mencakup beberapa spesifikasi yang umum digunakan pada truk pertambangan, kendaraan komersial berat, dan peralatan transportasi khusus. benda kerja demonstrasi ini jelas menunjukkan mesin yang luar biasa akurasi posisi lubang, kualitas menyetrum unggul,dan konsistensi dimensi yang sangat baik, menyediakan pelanggan, insinyur, dan personil inspeksi dengan evaluasi langsung dari presisi mesin peralatan dan kinerja manufaktur.
Sistem tusukan CNC canggih ini dibangun khusus untuk tusukan presisi balok longitudinal datar yang digunakan dalam industri manufaktur otomotif.Hal ini secara khusus dikembangkan untuk pengolahan balok longitudinal sasis untuk truk, kendaraan pertambangan, peralatan konstruksi, dan kendaraan komersial berat lainnya. Dengan memproduksi pola lubang yang sangat akurat yang memenuhi persyaratan perakitan dan struktur yang menuntut,mesin memberikan solusi manufaktur yang dapat diandalkan untuk komponen beban kritis, memastikan kualitas produk yang unggul, integritas struktural, dan efisiensi produksi.
