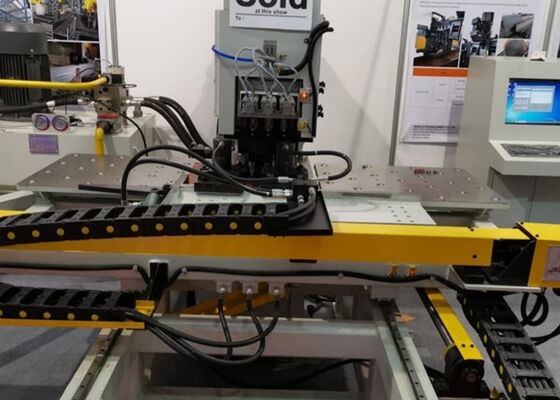

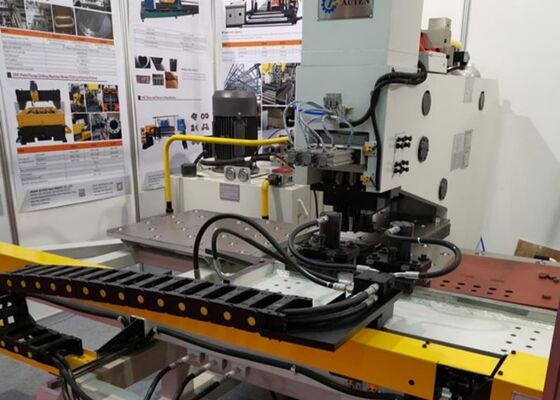

Model BNC100 Cnc Connecting Plate Punching Machine Untuk Industri Struktur Baja Jembatan
Industri yang berlaku:
Mesin yang digunakan untuk perforasi efisiensi tinggi pada pelat penghubung yang banyak digunakan di industri jembatan, baja sudut dan struktur baja dll.
Spesifikasi:
| Model |
BNC100 |
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Max. diameter tusukan (mm) |
Φ26 |
| Diameter pengeboran maksimum (mm) |
/ |
| Taper spindle pengeboran |
/ |
| Ketebalan lempeng (mm) |
Menonjok |
5️25 (Q235) |
| Pengeboran |
/ |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Jarak minimal antara lubang dan tepi plat (mm) |
Menonjok |
25 |
| Pengeboran |
/ |
| Ukuran karakter ((mm) |
14*10*19 |
| Qty dari karakter |
12 |
| Stasiun mati |
3 |
| Kecepatan pemasangan pengeboran (mm/menit) |
/ |
| Jarak spindle pengeboran ((mm) |
/ |
| Kecepatan rotasi spindel pengeboran ((r/menit) |
/ |
| Mode pemrograman |
Pemrograman perintah, Auto CAD gambar atau tata letak perangkat lunak |
| Dimensi keseluruhan L*W*H (m) |
3.2*3*1.9 |
Fitur struktur:
1Kerangka mesin mengadopsi struktur pelat baja las C-frame, memberikan kekakuan struktural yang luar biasa dan menyediakan amplop kerja yang luas untuk penanganan dan pengolahan material yang efisien.
2Peralatan ini dikonfigurasi dengan tiga stasiun pemesinan, termasuk satu stasiun penandaan khusus.Indeks stasiun dan switching otomatis dimasukkan untuk meningkatkan produktivitas dan merampingkan operasi pemrosesan.
3. Sistem penjepit hidrolik dirancang untuk menampung benda kerja dengan berbagai ketebalan. dikombinasikan dengan blok posisi referensi nol presisi dan meja kerja transfer bola,Hal ini memastikan posisi yang akurat, dukungan yang stabil, dan gerakan material yang halus selama pengolahan.
4Baik sumbu X dan sumbu Y didorong oleh motor servo berkinerja tinggi, sekrup bola presisi, dan sistem panduan linier.Platform kontrol CNC dua sumbu menjamin penentuan posisi yang akurat dan presisi tusukan yang unggul sepanjang siklus pemesinan.
5. Seluruh proses produksi sepenuhnya otomatis. Operator hanya perlu mengimpor gambar benda kerja ke sistem kontrol,secara signifikan menyederhanakan operasi sambil meningkatkan efisiensi manufaktur.
Rincian:
1Mesin ini menggabungkan desain struktur terbuka C-frame, menawarkan aksesibilitas yang sangat baik dan ruang operasi yang luas untuk memuat, mengunggah, dan pemeliharaan benda kerja yang nyaman.
2Kerangka mesin, dasar, dan meja kerja seluruhnya terbuat dari pelat baja las berkualitas tinggi dan mengalami perawatan penuaan yang mengurangi tekanan.Proses manufaktur ini memastikan kekuatan struktural yang sangat baik, kekakuan, dan daya tahan operasional jangka panjang.
3Peralatan ini dilengkapi dengan empat stasiun alat standar, termasuk dua stasiun tusukan, satu stasiun pengeboran, dan satu stasiun penandaan.Pemilihan dan switching stasiun alat otomatis meningkatkan efisiensi operasional dan mengurangi waktu pengaturan.
4Sistem ini mampu menangani benda kerja dengan berbagai dimensi dan ketebalan.Dikombinasikan dengan blok penentuan lokasi presisi dan meja pendukung transfer bola, ia memastikan akurasi posisi yang dapat diandalkan dan penanganan bahan yang lancar.
5Gerakan meja kerja dikendalikan oleh servo motor dan presisi bola sekrup drive, menyediakan posisi stabil dan akurat dari pelat baja.Klem hidraulik ganda mengamankan benda kerja untuk menjaga presisi pemesinan dan stabilitas operasi.
6. sumbu X dan sumbu Y memanfaatkan dua bantalan rolling linear tugas berat, sekrup bola presisi, dan servo motor AC inersia tinggi. konfigurasi ini memberikan akurasi posisi yang luar biasa,stabilitas gerak, dan kinerja pengolahan yang dapat diulang.
7Sistem pelumasan manual disediakan untuk jalur panduan linier dan sekrup bola, memastikan pelumasan yang memadai, mengurangi keausan, dan keandalan peralatan jangka panjang.
8Komponen hidrolik dan listrik kritis berasal dari produsen yang diakui secara internasional, memastikan kinerja yang superior, keandalan yang luar biasa, persyaratan pemeliharaan yang rendah,dan masa pakai yang diperpanjang.

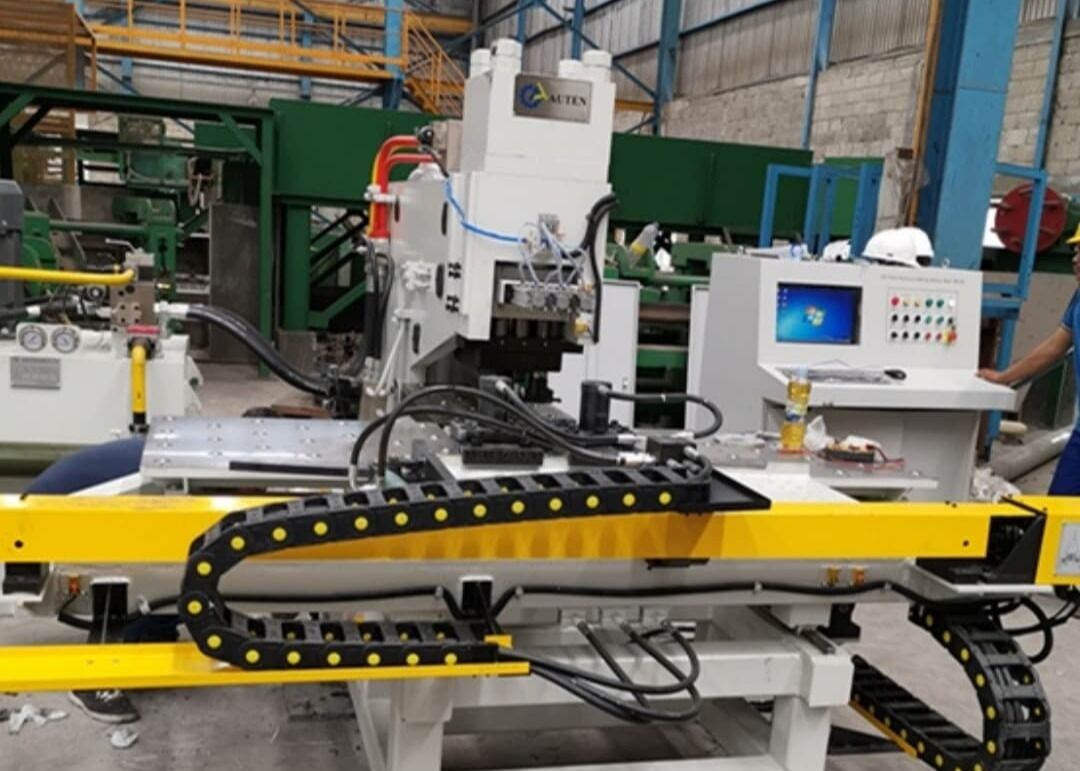

Rincian mesin:
Sistem perforasi, pengeboran, dan penandaan pelat CNC canggih ini dikembangkan khusus untuk aplikasi pengolahan pelat baja dalam industri manufaktur menara transmisi.Mesin ini memberikan presisi mesin yang luar biasa, secara konsisten memenuhi toleransi dimensi yang menuntut dan persyaratan kualitas permukaan.Peralatan ini cocok untuk berbagai aplikasi pengolahan pelat industri, menyediakan kemampuan tusukan, pengeboran, dan penandaan yang dapat diandalkan untuk berbagai komponen logam.dan fleksibilitas operasional membantu produsen mengoptimalkan alur kerja produksi, meningkatkan kualitas produk, dan meningkatkan produktivitas manufaktur secara keseluruhan di berbagai industri.
