Kendaraan Konstruksi Menggunakan Lini Pengolahan Lembaran Logam Pelat Truk Ringan CNC
Pengenalan Produk:

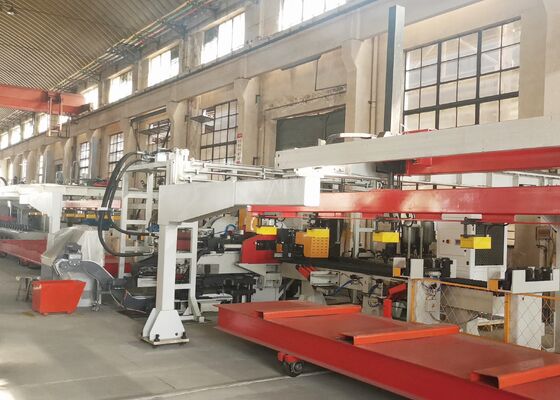

Perusahaan kami telah secara independen merekayasa dan mengembangkan jalur pemrosesan lembaran logam otomatis berkinerja tinggi yang canggih, yang dirancang khusus untuk pelubangan presisi balok memanjang otomotif berkekuatan tinggi. Sistem ini dioptimalkan untuk memproses balok memanjang ekstra lebar dan ukuran berat yang biasa digunakan pada truk pertambangan, kendaraan konstruksi, dan peralatan transportasi tugas berat lainnya.
Parameter teknis utama:
| TIDAK. |
Nama |
Nilai |
| 1 |
Kekuatan nominal |
1200KN |
| 2 |
Ukuran dan jangkauan pelat pemrosesan |
| 3 |
Panjang |
4000～8000mm |
| Lebar |
200～550mm |
| Ketebalan |
3～6mm |
| Bahan lembaran masuk ditekuk sabit |
≤7mm/10m |
| ketidakrataan lembaran sumbu X |
≤10mm/1000mm, ≤20mm/8000mm |
| ketidakrataan lembaran sumbu Y |
5mm |
| Lembaran melengkung |
≤50mm |
| Sifat mekanik bahan lembaran |
σb=510～850N/mm2 |
| 4 |
Maks. Diameter pukulan |
φ60mm |
| 5 |
Jumlah modul |
25 |
| 6 |
Maks. kecepatan |
| sumbu X |
Maks=50m/mnt |
| sumbu Y |
Maks=30m/mnt |
| 7 |
Akurasi pemrosesan |
| sumbu X |
±0,25/600mm ,±0,50 / 3000mm,±0,7 / 8000mm |
| sumbu Y |
±0,2mm / 600mm |
| 8 |
Metode pengolahan |
Penyaringan |
| 9 |
Referensi |
Sumbu X berada di sepanjang pelat, dan koordinat X lubang didasarkan pada ujung pelat; sumbu Y adalah lebar pelat, dan acuannya adalah garis tengah.
|
| 11 |
Modus operasi |
Manual, otomatis |
Fitur Produk
1. Sistem kontrol terintegrasi dengan platform CNC 828D dan teknologi feeding yang digerakkan servo, memastikan efisiensi produksi yang luar biasa sekaligus menjaga akurasi pemesinan yang konsisten di seluruh proses produksi.
2. Perangkat pemusatan otomatis yang dikontrol servo dimasukkan ke dalam sistem roller pendukung pengumpanan, memungkinkan pemrosesan benda kerja yang efisien dengan konfigurasi bagian berbeda dan mengakomodasi variasi ketinggian mulai dari 0 hingga 200 mm.
3. Peralatan ini dirancang untuk menampung hingga 25 cetakan pelubang dengan berbagai diameter, menawarkan pemasangan dan penggantian cetakan yang nyaman, efisien, dan mudah digunakan.
4. Operasi pemuatan, pelubangan, dan pembongkaran material sepenuhnya otomatis, sehingga secara signifikan mengurangi kebutuhan tenaga kerja manual sekaligus meningkatkan efisiensi produksi secara keseluruhan.
5. Bahan bekas dibuang dan dikumpulkan secara otomatis, memastikan pengoperasian yang berkelanjutan dan menjaga lingkungan produksi yang bersih dan terorganisir.
6. Perangkat lunak pemrograman cerdas mendukung impor langsung gambar dari file AUTOCAD dan DXF yang dihasilkan oleh berbagai sistem CAD. Dikombinasikan dengan antarmuka manusia-mesin yang intuitif, ini memungkinkan pembuatan program pemesinan secara otomatis, mengurangi waktu pemrograman dan meminimalkan risiko kesalahan operasional.

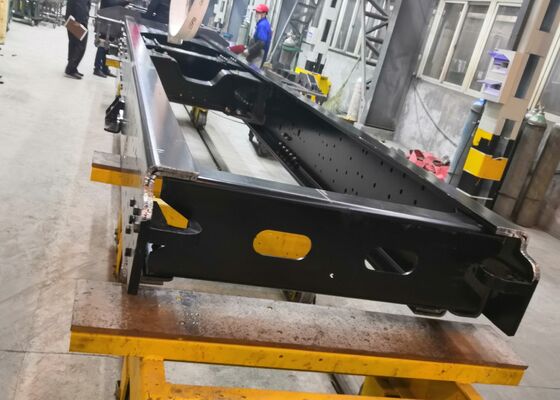

Pameran yang ditampilkan mencakup pilihan representatif sampel balok memanjang jadi yang diproduksi oleh lini produksi ini, yang mencakup serangkaian spesifikasi yang biasa digunakan pada truk pertambangan dan kendaraan khusus. Sampel ini dengan jelas menunjukkan keakuratan posisi lubang, kualitas permukaan berlubang, dan konsistensi struktural komponen, sehingga memberikan pelanggan dan personel inspeksi penilaian visual langsung terhadap kinerja pemesinan peralatan.
Mesin ini adalah solusi khusus dan berteknologi maju yang dikembangkan untuk operasi pelubangan pada balok memanjang datar yang digunakan dalam industri manufaktur otomotif. Hal ini terutama diterapkan pada produksi balok sasis untuk truk, kendaraan tugas berat, dan peralatan transportasi khusus, memastikan pembentukan lubang yang tepat dan akurasi dimensi untuk memenuhi persyaratan perakitan dan struktural komponen kendaraan penahan beban yang penting.
